Greenspring P2视频通用CRT和LCD视频图形控制器
时间: 2026-04-07浏览次数：
Greenspring P2视频通用CRT和LCD视频图形控制器
Greenspring P2视频通用CRT和LCD视频图形控制器
Greenspring P2-Video 是一款PC・MIP 夹层卡类型的 CRT 和 LCD 视频图形控制器，由 Artisan Technology Group 提供二手优质现货，搭载Silicon Motion LynxEM4图形控制器与4Mbytes 128 位 SGRAM，单屏最高支持1024×768@75Hz 24bpp分辨率，具备 2D 图形加速、BitBLT 引擎等硬件特性，为 PC99 和 ACPI 兼容且适配 PC・MIP 0.9 版草案规范，采用 Type II 10H 单宽规格，前置高密度 DB15 CRT 接口，可适配多款 Carrier 载体的指定插槽，同时提供对应工程套件及 Windows 驱动，设备工作温区为0 至 70°C，功耗为 + 3.3V 150mA、+5V 10mA 最大值。
核心硬件与性能特性
核心控制芯片：搭载Silicon Motion LynxEM4 PCI 接口图形控制器，支持总线主控功能（使用时需载体插槽具备该能力）。
图形内存：板载4 Mbytes高性能 SGRAM，位宽为128 bits，可处理高分辨率图形显示。
显示性能：单屏显示配置下支持多款 SVGA/CRT 显示器，最高分辨率为 1024 x 768 @75 Hz 24 bpp，同时支持多规格标准分辨率（详见下表）。
硬件加速：具备BitBLT 引擎、MPEG-1/MPEG-2 支持、2D 图形加速、双缓冲视频功能，提升图形处理效率。
核心晶振：板载振荡器频率为14.31818 MHz。
标准 CRT 支持分辨率明细
分辨率 色深 刷新率
640 x 480 8/16/24bpp 60/75/85 Hz
800 x 600 8/16/24bpp 60/75/85 Hz
1024 x 768 16/24bpp 60/75 Hz

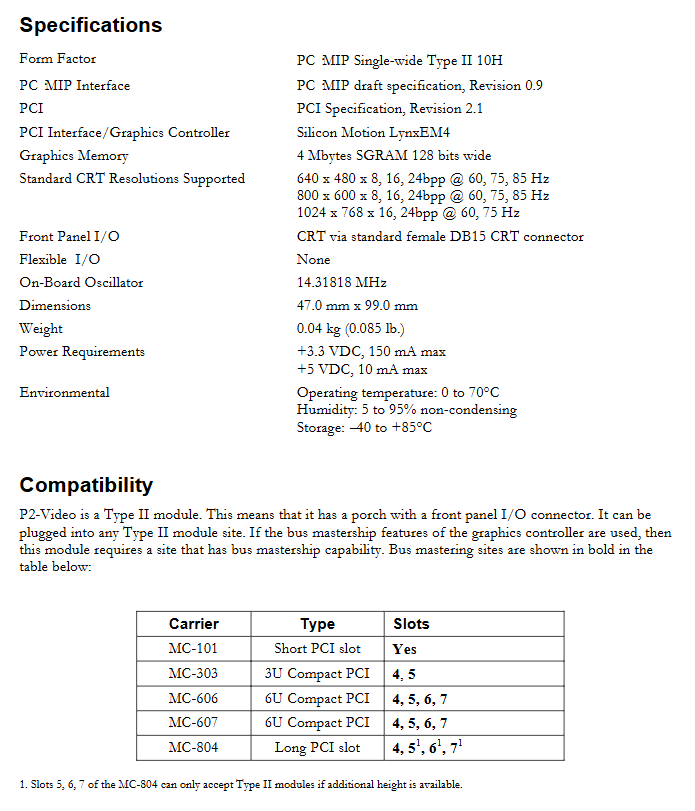

物理与电气规格
外形与重量：规格为PC・MIP 单宽 Type II 10H，尺寸47.0 mm x 99.0 mm，重量0.04 kg（0.085 lb.）。
接口配置：仅配备前置面板母型高密度 DB15 CRT 接口，无灵活 I/O 接口。
接口标准：兼容PC・MIP 草案规范 0.9 版、PCI 规范 2.1 版，同时符合 ANSI/VITA-29 规范。
电源需求：+3.3 VDC 最大150 mA，+5 VDC 最大10 mA，功耗较低。
环境参数
工作温度：0 to 70°C，工作湿度：5 to 95% 无凝露；
存储温度：–40 to +85°C，适配复杂工业环境。
兼容与适配性
产品合规：PC99 和 ACPI 兼容，为 Type II 模块，带有前置面板 I/O 连接器的门廊，可插入任意 Type II 模块插槽。
载体插槽适配：需根据总线主控需求选择对应 Carrier 载体的指定插槽（总线主控插槽为粗体），具体适配如下表：
Carrier 载体插槽适配表
载体型号 类型 适配插槽 备注
MC-101 短 PCI 插槽 Yes -
MC-303 3U Compact PCI 4,5 -
MC-606 6U Compact PCI 4,5,6,7 -
MC-607 6U Compact PCI 4,5,6,7 -
MC-804 长 PCI 插槽 4,5',6',7' 5/6/7 插槽需额外高度才可接 Type II 模块

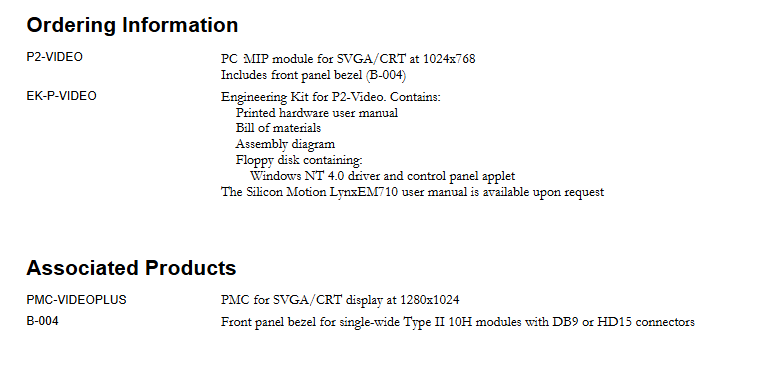

订购与配套资源
基础订购型号：P2-VIDEO，为支持 1024x768 的 PC・MIP 模块，含前置面板挡板 B-004。
工程套件：EK-P-VIDEO，包含硬件使用手册、物料清单、装配图、含 Windows NT 4.0 驱动 / 控制面板小程序的软盘。
资料获取：Silicon Motion LynxEM710 用户手册可按需申请，官网可查询报价、驱动、技术规格等全量文档。
相关产品：PMC-VIDEOPLUS（支持 1280x1024 的 SVGA/CRT 显示 PMC 卡）、B-004（适配 DB9/HD15 接口的 Type II 10H 单宽模块前置面板挡板）。
驱动支持：提供Windows 全系列设备驱动，满足主流系统适配需求。
