ABB UniPack-S钢制紧凑型二次变电站
时间: 2026-04-03浏览次数：
ABB UniPack-S钢制紧凑型二次变电站
ABB UniPack-S钢制紧凑型二次变电站
产品基础概述
产品定位：ABB 推出的钢制紧凑型二次变电站（CSS），专为替代传统混凝土变电站设计，核心优势是轻量化、高安全性、快速安装，适用于多种复杂场景，可满足可再生能源并网、工业供电、公用事业配网、基础设施供电等需求。
核心标准合规：
主要标准：IEC 62271-202 ed.2（预制变电站核心标准）、IEC 62271-200（中压开关设备）、IEC 61439（低压开关柜）、IEC 60076（电力变压器）
环保认证：ISO 9001（质量）、ISO 14001（环境），产品可回收、低环境影响
核心差异化优势：
材质：热镀锌钢板 + 聚酯粉末涂层，腐蚀防护等级达C4 H（可选 C5 级），适配恶劣环境
重量：较混凝土变电站更轻便，便于远距离运输和现场吊装
安装：工厂预制并完成测试，现场仅需连接进出线电缆，大幅缩短安装时间
安全：通过IAC-AB 内部电弧测试，舱室独立设计，所有门带锁防止未授权进入
核心技术规格
类别 关键参数 详细说明
额定容量 最高 3500 kVA 适配油浸式 / 干式变压器，变压器舱室支持自然冷却
额定电压 最高 36 kV MV 侧电压范围覆盖 12/24/36 kV，LV 侧最高 800 V
防护等级 MV/LV 舱室：IP43（可选 IP54）；变压器舱室：IP23D（可选 IP35/IP45） 防止异物、水侵入，适配不同环境（如多尘、多雨地区）
短路耐受电流 MV 侧：最高 21 kA/1s；LV 侧母线：最高 66 kA/1s 保障短路故障时设备稳定性
温度等级 10K、20K 自然通风设计，避免变压器降容，适配高温地区
接地系统 TN、TT、IT 兼容多种配电系统接地方式
结构与构造设计
基础类型：
类型 1：镀锌钢基础（需单独配置储油坑）
类型 2：混凝土板基础（自带储油坑，可直接安装于地面）
类型 3：紧凑型基础（集成储油坑，直接安装于地面）
主体结构：
材质：热镀锌钢板（预处理 + 聚酯粉末涂层），机械强度高，抗腐蚀
屋顶：可拆卸设计（便于变压器安装维护），标准坡度 6°，积雪地区可选 18° 坡度，屋顶承重≥250 kg/m²
门体：不锈钢铰链，2 点或 3 点锁设计，步入式变电站配备内部门把手和应急把手
储油坑：密封防水，可容纳 100% 变压器油量，防止漏油污染环境
舱室设计：
独立舱室：中压（MV）开关设备舱、低压（LV）开关柜舱、变压器舱分离，避免相互干扰
步入式（Walk-in）：含内部操作通道，符合 IEC 62271-202 ed.2 关于内部电弧防护的操作空间要求
非步入式（Non walk-in）：优化占地面积，外部操作，适用于空间受限场景
紧凑型（Compact）：集成度更高，节省安装空间

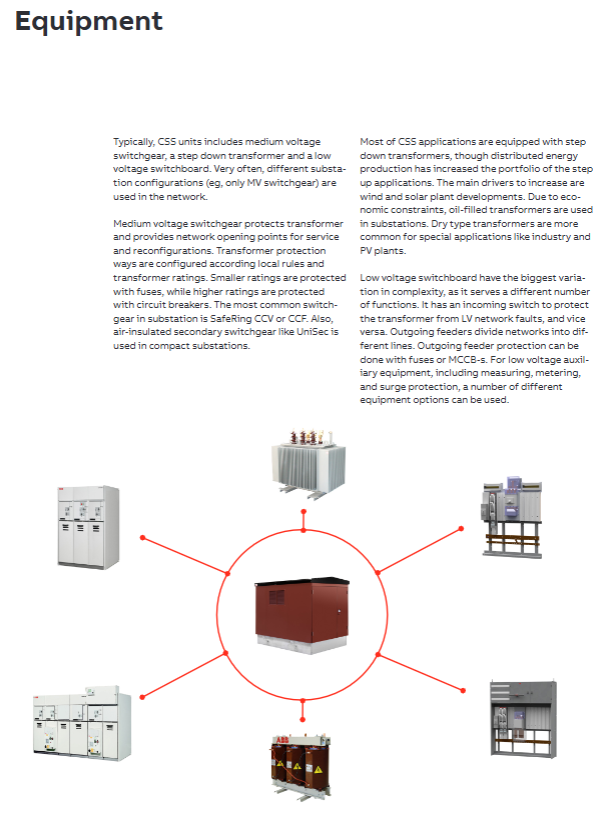

关键设备配置
（1）中压（MV）开关设备
设备类型 型号系列 核心参数 适用场景
SF6 气体绝缘开关设备 SafeRing/SafePlus 额定电压 12/24 kV，额定电流 630/1250 A，短路耐受电流最高 21 kA/3s 对空间和可靠性要求高的场景
空气绝缘开关设备 UniSec 额定电压 12/17.5/24 kV，额定电流 630/800/1250 A，支持抽出式断路器 通用场景，维护便捷
负荷开关 NAL/NALF 空气绝缘，适用于简单配网场景 低成本、基础开关需求
（2）低压（LV）开关柜
分为 LVS 1（基础型）、LVS 2（中型）、LVS 3（高端型）三类，核心参数如下：
型号 额定电压 额定电流 总线类型 适用场景
LVS 1 800 V 400~2500 A DIN/Kabeldon/Z-Busbar 小容量、基础进出线需求
LVS 2 800 V 400~2500 A DIN/Kabeldon/Z-Busbar 中等容量、需辅助设备（如测量、浪涌保护）
LVS 3 800 V 1000~5000 A DIN/Kabeldon/Z-Busbar 大容量、复杂保护需求（配 ACB/MCCB）
关键部件：Tmax 系列塑壳断路器（最高 1600 A）、Emax 2 系列空气断路器（最高 6300 A）、InLine 垂直熔断器（160~1250 A）

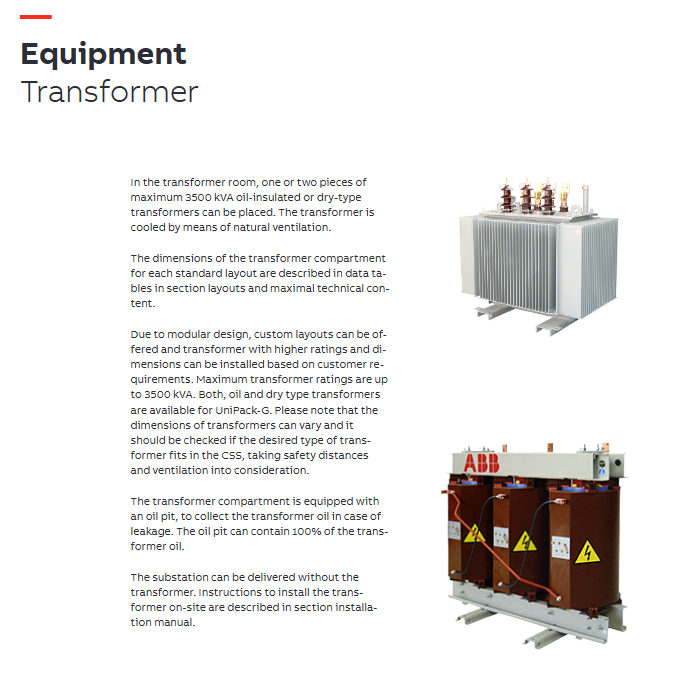

（3）变压器
类型：油浸式变压器（主流）、干式变压器（特殊场景如工业、光伏电站）
容量：最高 3500 kVA
冷却方式：自然通风（依托变电站自然通风系统，无需额外冷却风扇）
防护：变压器舱室 IP23D 及以上，防止异物进入影响运行
智能电网兼容性与安装
智能功能等级（4 级可扩展）：
Level 1：基础监测（MV/LV 侧电流、电压、能耗测量）
Level 2：监测 + 控制（MV/LV 开关设备远程控制）
Level 3：监测 + 控制 + 精准测量（MV 侧高精度计量）
Level 4：完整保护（进出线断路器保护 + 所有前级功能）
通信支持：兼容 Modbus、Profinet、EtherNet/IP、IEC 61850 等协议，可接入 SCADA 系统
安装与维护：
安装流程：现场仅需准备混凝土基础，变电站吊装就位后连接进出线电缆即可调试，无需复杂土建
维护特性：可拆卸屋顶（便于变压器检修）、独立舱室（互不干扰）、门锁 + 安全屏障（防止误操作）
