Schaffner Ecosine® Economy Line FS 42842 紧凑型无源谐波滤波器
时间: 2026-04-03浏览次数：
Schaffner Ecosine® Economy Line FS 42842 紧凑型无源谐波滤波器
Schaffner Ecosine® Economy Line FS 42842 紧凑型无源谐波滤波器
Schaffner Ecosine® Economy Line FS 42842 是一款紧凑型无源谐波滤波器，专为带 6 脉冲整流前端的三相非线性设备设计，额定功率覆盖 4~160kW，在配备直流母线电抗器（Ldc）时总谐波电流畸变率 THDi<10%，无 Ldc 时 <15%，效率> 98%，符合 EN 61000-3-12、IEEE-519 等电能质量标准；设备防护等级为IP20，工作温度范围 - 25°C~+45°C（+45°C~+70°C 降容运行），采用内部风扇冷却，支持 TN/TT/IT 接地系统，典型应用于泵 / 风机类电机驱动器、电动汽车直流快充充电器等场景，可通过并联多台滤波器适配更大功率负载，有效减轻电网谐波负担、提升系统容量利用率。
产品基础信息
产品定位：Schaffner 推出的 经济型无源谐波滤波器，属于 Ecosine® 产品系列，主打紧凑设计，适用于对谐波抑制要求不超过 10% THDi（带 Ldc）的场景，区别于提供 < 5% THDi 高性能的 ecosine evo 系列（FN 3440/50）。
核心价值：
合规性：满足 EN 61000-3-12、IEEE-519（Isc/IL <50）等电能质量标准。
系统优化：减轻电网谐波导致的过载和发热，提升电力系统容量利用率，降低系统谐振风险和敏感电子设备停机概率。
便捷升级：快速将标准电机驱动器升级为 “低谐波驱动器”。

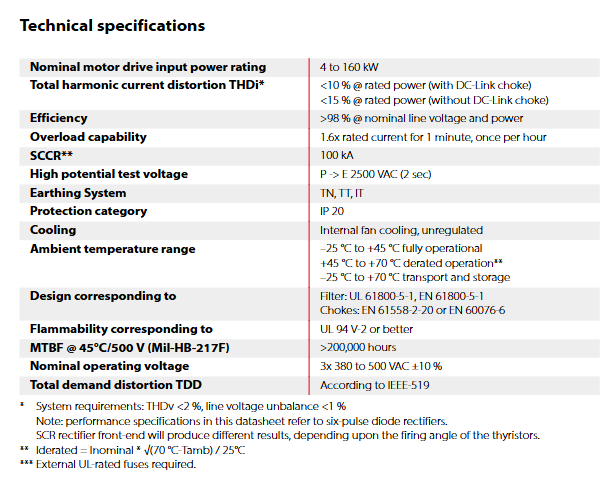

核心技术参数
类别 具体参数 关键说明
额定功率 4~160kW（400VAC/50Hz）；5.5~200kW（500VAC/50Hz） 不同型号对应不同功率，详见选型表
谐波抑制性能 THDi<10%（带 DC-Link choke）；<15%（无 DC-Link choke） 基于 6 脉冲二极管整流器，晶闸管整流器性能随触发角变化
效率 >98%（额定线电压和功率下） 能量损耗低，运行高效
过载能力 1.6x 额定电流，持续 1 分钟，每小时 1 次 适应短期负载波动
电气安全 耐压 P->E 2500VAC（2 秒）；SCCR=100kA 符合电气安全标准
额定电压 3x 380~500VAC ±10% 适配三相电网常见电压范围
接地系统 TN、TT、IT 兼容多种接地方式，适配不同配电系统
硬件与环境规格
防护与冷却
防护等级：IP20（防止大于 12mm 的固体异物侵入）。
冷却方式：内部风扇冷却（非调速），保障散热稳定。
温度适应性
工况 温度范围 运行要求
正常工作 -25°C ~ +45°C 全额功率运行
降容运行 +45°C ~ +70°C 降容公式：Inominal × √(70°C-Tamb)/25°C
运输 / 存储 -25°C ~ +70°C 无运行负荷
设计与可靠性
设计标准：滤波器符合 UL 61800-5-1、EN 61800-5-1；电抗器符合 EN 61558-2-20 或 EN 60076-6。
阻燃等级：UL 94 V-2 及以上，降低火灾风险。
平均无故障时间（MTBF）：>200,000 小时（45°C/500V，按 Mil-HB-217F 标准）。
安装与选型要点
安装要求
安装位置：直接安装在 6 脉冲整流器输入端，就近抑制谐波。
多负载并联：可连接多个非线性负载（如多台电机驱动器），滤波器额定功率需匹配所有负载功率之和。
大功率适配：单台滤波器功率不足时，可并联多台同功率型号，确保电流均分。
配件要求：需配备外部 UL 认证熔断器（文档未指定具体型号，需按需选配）。
选型原则：按系统电压和负载（电机驱动器）功率选型，不建议像 EMC/EMI 滤波器那样按电流额定值选型。
机械与连接规格

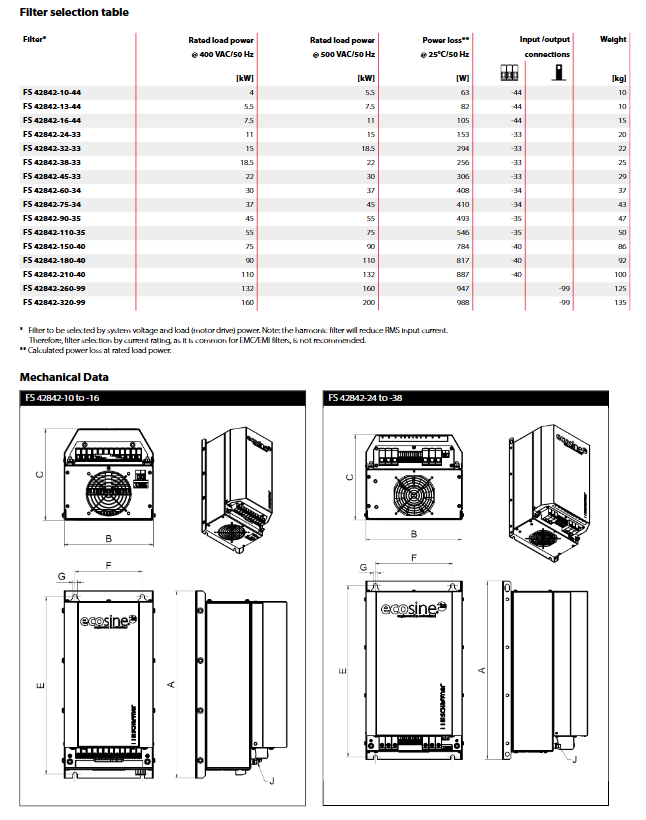

尺寸与重量：不同型号尺寸差异较大，核心尺寸（单位：mm）与重量如下（节选关键型号）：
| 型号 | A（长度） | B（宽度） | C（高度） | 重量（kg） |
| FS 42842-10-44 | 390 | 185 | 190 | 10 |
| FS 42842-110-35 | 580 | 280 | 248 | 50 |
| FS 42842-210-40 | 700 | 450 | 385 | 100 |
| FS 42842-320-99 | 700 | 450 | 385 | 135 |
端子连接：采用陷阱端子 / 跨接连接器（A1/B1/C1/A2/B2/C2），适配导线规格与扭矩：
| 导线规格（mm²） | 适配型号 | 扭矩范围（Nm） |
| 1.5 | 10/13/16-44 | 1.5 |
| 2.5 | 24/32/38/45-33 | 1.5 |
| 6 | 60/75/90/110-34/35 | 1.5~1.8 |
| 16 | 150/180/210-40 | 4~4.5 |
| 35 | 260-99 | 7~8 |
| 50 | 320-99 | 17~20 |
典型应用场景
电机驱动器：泵、风机等通用机械的 6 脉冲整流前端驱动器。
电池充电器：工业电池充电器、电动汽车直流快速充电器。
其他：所有带 6 脉冲二极管 / 晶闸管整流前端的三相非线性电力转换设备。
