Schenck Process INTECONT® Tersus测量系统
时间: 2026-04-03浏览次数：

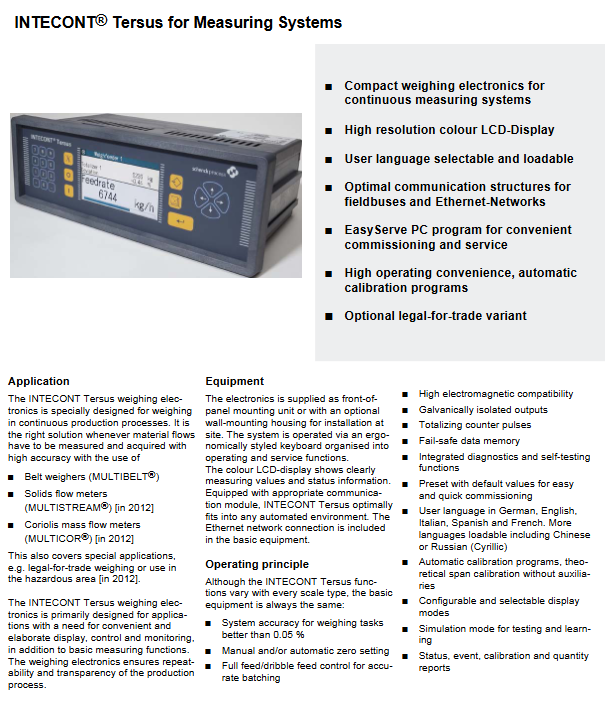

Schenck Process INTECONT® Tersus测量系统
Schenck Process INTECONT® Tersus测量系统
产品基础信息
产品定位：由 Schenck Process GmbH 研发的紧凑型称重电子设备，专为连续生产过程中的高精度物料流量测量与数据采集设计，核心保障生产过程的可重复性与透明度。
适配设备：
皮带秤（MULTIBELT®）
固体流量计（MULTISTREAM®，2012 年适配）
科里奥利质量流量计（MULTICOR®，2012 年适配）
特殊应用：支持贸易合规称重（可选）、危险区域使用（可选，2012 年适配）。
核心特性与功能
功能类别 具体内容 关键优势
精度性能 系统称重精度优于 0.05% 满足高精度测量需求
基础测量 手动 / 自动调零、总量计数脉冲、故障安全数据存储 数据稳定，防止丢失
控制功能 全进料 / 滴料进料控制（精准配料）、皮带影响补偿（BIC）、皮带运行监控、称重点转移至卸料点 适配不同设备的专项优化
校准与调试 自动校准程序、无辅助设备的理论量程校准、预设默认值（快速调试）、模拟模式（测试 / 学习） 降低操作难度，提升效率
显示与操作 高分辨率彩色 LCD 显示屏（亮度可调）、22 键 ergonomic 键盘（分操作 / 维护功能）、多显示模式（可配置选择） 操作便捷，信息直观
诊断与报告 集成诊断、自检功能、状态 / 事件 / 校准 / 数量报告 便于故障排查与过程追溯
语言支持 默认语言（德 / 英 / 意 / 西 / 法），可加载中文、俄语等更多语言 适配不同地区使用
硬件规格与安装
安装方式与防护
标准：面板安装
可选：壁挂式外壳（防护等级 IP65）
尺寸参数（mm）
安装类型 关键尺寸
面板安装 面板开口：282+0.5 x 88+0.5；设备厚度 max10
壁挂式外壳 380 x 300 x 236
操作部件：22 键 ergonomic 键盘（区分操作与维护功能）、高分辨率彩色 LCD 显示屏（亮度可调）。
关键技术参数
类别 具体参数
电源供应 标准：24VDC ±50%/-25%，max 20VA；可选模块（VNT0650）：85~264VAC/24VDC，1.1A
温度范围 工作：-10℃~+40℃；存储：-40℃~+60℃；贸易合规工作：-40℃~+80℃
输入接口 二进制输入：5 路光耦（18~36VDC，typ5mA）、1 路 NAMUR、1 路 NAMUR/Power（0.04~3000Hz）；模拟输入：0 (4)~20mA（输入阻抗 100Ω）或 0~10V
输出接口 二进制输出：8 路继电器（max230V，8A 电阻负载 / 1A 感性负载）；脉冲输出：1 路光耦（24V，0.1A，max10Hz）；模拟输出：2 路 0 (4)~20mA（负载 max500Ω）
通信接口 基础：以太网；可选现场总线：Modbus、PROFIBUS DP、DeviceNet、Ethernet/IP
其他 电磁兼容性强、输出电气隔离；称重传感器输入：含电源供应、支持不同阻抗传感器，适配不同电缆长度
可选配件与软件
硬件配件
配件名称 型号 / 规格 功能
模拟扩展板 VEA 20451 2 路模拟输入 + 2 路模拟输出（电位隔离，公共参考）
内置电源模块 VNT0650 85~264VAC/24VDC，1.1A
IP65 防护夹具 V082039.B01 提升面板安装防护等级
事件打印机 - 串口 RS232 接口，含系统电缆
大型显示屏 VLD20100（LED，100mm）、VLZ20045（LCD，45mm）、VLZ20100（LCD，100mm） 远距离清晰查看测量数据
软件工具：EasyServe PC 程序（型号 VPC20150），用于便捷调试与维护。

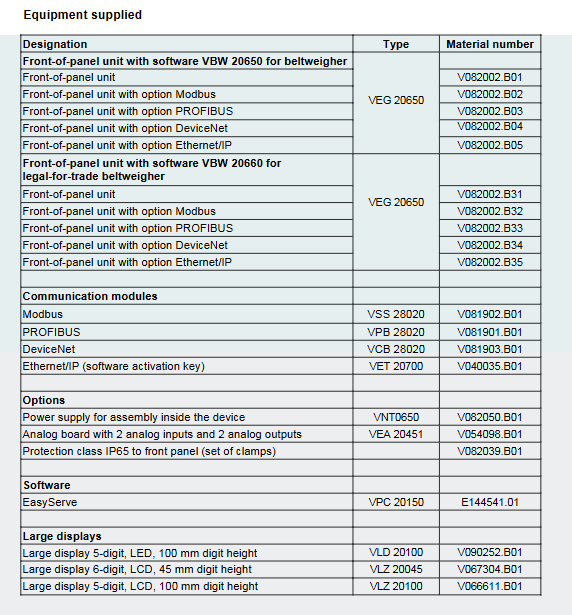

产品型号与物料信息
核心型号：基础型号 VEG20650，含标准面板安装型（带皮带秤软件 VBW20650）与贸易合规型（带软件 VBW20660）。
通信模块型号
Modbus：VSS28020（V081902.B01）
PROFIBUS：VPB28020（V081901.B01）
DeviceNet：VCB28020（V081903.B01）
Ethernet/IP：VET20700（软件激活密钥，V040035.B01）
