Entrelec 紧凑型接触器、小型接触器、控制继电器及配套系统组件
时间: 2026-04-03浏览次数：
Entrelec 紧凑型接触器、小型接触器、控制继电器及配套系统组件
Entrelec 紧凑型接触器、小型接触器、控制继电器及配套系统组件
Entrelec 品牌的电气控制产品目录，核心涵盖紧凑型接触器、小型接触器、控制继电器及配套系统组件三大类产品，所有产品均符合 VDE 0106、IEC 309-1 等国际 / 国家标准，具备高接触可靠性（ENTRELEC-SCHIELE 双辅助触点）、安全防护（防触摸设计、400V 安全隔离）、安装便捷（卡扣式 / 螺钉式安装） 等优势；产品按驱动类型分为 AC/DC 两种，线圈电压覆盖 12V~600V（含颜色编码区分），适配 2.2kW~18.5kW 三相电机及各类电阻 / 电感负载，配套辅助触点模块、线圈抑制器、定时器等组件，可满足工业控制、楼宇自动化等多场景需求，文档还提供了完整的型号、订货号、参数规格及安装说明。
产品整体定位与核心优势
品牌与标准：产品符合 VDE 0106、IEC 309-1、DIN EN 50011/50012 等国际及德国标准，安全与可靠性达标。
核心优势
高接触可靠性：采用ENTRELEC-SCHIELE 双辅助触点，接触可靠性较标准触点提升 1000-10000 倍，部分产品具备强制断开设计。
安全防护：端子符合 VDE 0106 Part 100 防触摸标准，线圈与触点间安全隔离达 400V AC，避免触电风险。
安装与接线便捷：支持卡扣式 + 螺钉式安装，端子夹预开设计，正负螺钉加速接线；部分产品支持 35mm 导轨安装。
通用性强：AC 线圈均为 50/60Hz 双频适配，线圈电压覆盖 12V~600V，且按 IEC 309-1 标准用颜色编码区分（如 24V AC 为紫色、230V AC 为蓝色）。
核心产品分类及关键规格
按产品类型可分为四大类，核心参数如下表：
表格
产品类别 系列型号 驱动类型 功率 / 规格 核心参数 触点配置 适配负载

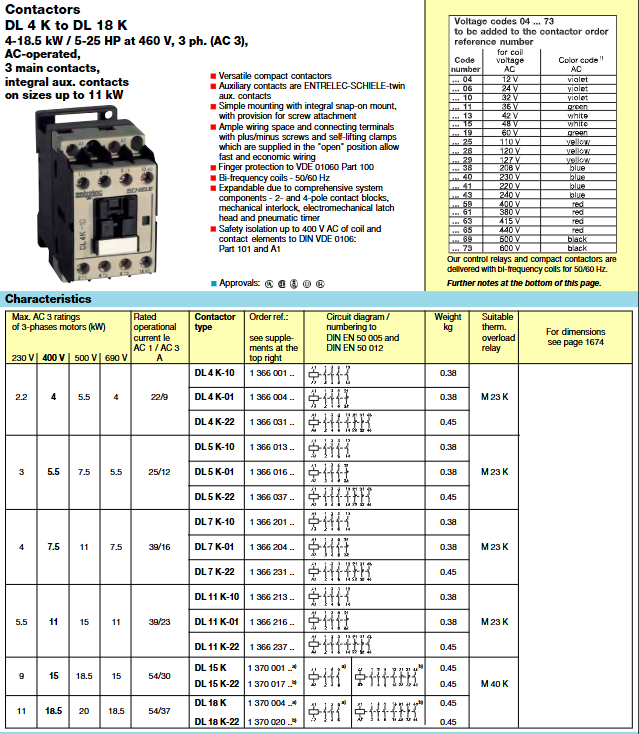

紧凑型接触器 DL 4K~DL 18K AC/DC 4~18.5kW（380V 三相） 额定电流 9~54A，插拔循环 5000 次，拔出力≤0.5N 3 主触点 + 0~2 辅助触点 三相电机、大功率电感负载
小型接触器 KL 2/4K AC/DC 2.2~4kW（380V 三相） 额定电流 6~9A，线圈功耗 3~4.5VA 3 主触点 楼宇自动化、中小型电机
可逆小型接触器 KLW 2/4K AC/DC 2.2~4kW（380V 三相） 机械联锁标准配置，主电路预接线 6 主触点（正反转） 需正反转控制的电机（如输送机）
控制继电器 HL 4K/8K AC/DC 额定热电流 16A 4/8 极，符合 ZH 1/457 标准 3NO1NC~8NO 控制回路切换、信号放大
控制继电器 KH 系列 AC/DC/ 接口型 额定热电流 10A 线圈功耗 1.8~4.5W，带 LED 指示 3NO1NC~4NO 可编程控制器接口、低信号切换
注：所有产品均标注完整订货号（如 DL 4K-10 订货号 1 366 001..），部分型号区分 “带 / 不带 integral coil suppressor（集成线圈抑制器）”。
线圈电压与颜色编码
线圈电压覆盖 12V~600V，AC/DC 驱动均有对应型号，颜色编码统一标准如下：
线圈电压 AC 颜色编码 DC 颜色编码 电压代码 标准电压（常用）
12V~32V 紫色 绿色 04~10 24V（AC/DC）、36V（AC）
36V~48V 绿色 / 白色 绿色 11~15 42V（AC）、48V（DC）
60V~127V 黄色 绿色 19~29 110V（AC/DC）、120V（AC）
208V~240V 蓝色 绿色 38~43 230V（AC）、220V（DC）
380V~440V 红色 - 61~65 380V（AC）、400V（AC）
500V~600V 黑色 - 69~73 500V（AC）、600V（AC）

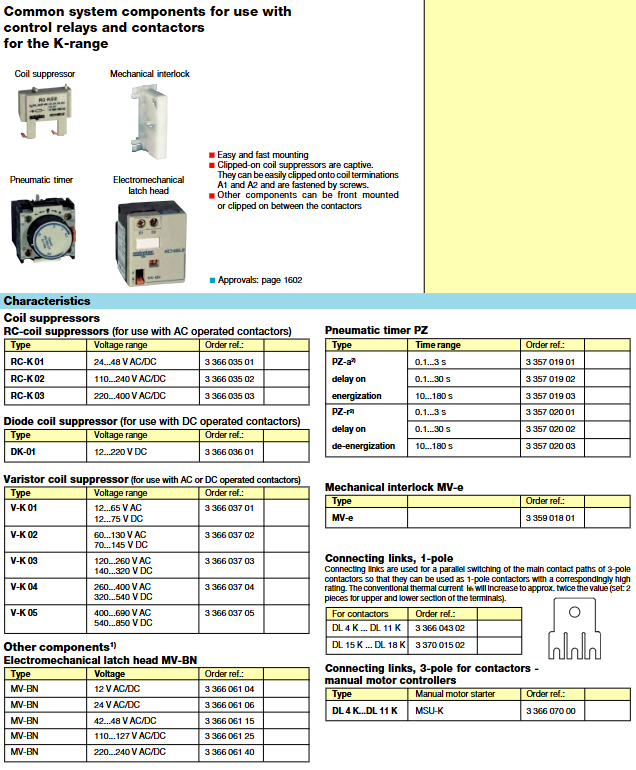

配套系统组件
所有产品均有专用配套组件，满足扩展与防护需求，核心组件如下：
辅助触点模块
类型：2 极 / 4 极，前装（Hi/Li 系列）/ 侧装（S 11/S 20 系列），带 / 不带手动操作 plunger。
订货号示例：Hi-11（3 369 011 01）、S 11（3 368 002 01）。
线圈抑制器
分类：RC 型（AC 用，如 RC-K 01）、二极管型（DC 用，如 DK-01）、压敏电阻型（AC/DC 通用，如 V-K 01）。
作用：抑制瞬态电压，保护电子元件，部分带 LED 指示。
定时器组件
气动式（PZ 系列）：延时 0.1~180s，支持延时通 / 断，卡扣式安装。
模块式（ZM-K/YZ-K 系列）：延时 0.2~250s，适配星三角启动、面板控制。
其他组件
机械联锁（MV-e）：侧装式，用于可逆接触器安全互锁。
星三角启动模块（YZ-K）：24~240V AC，延时 1.5~30s。
继电器接口模块（RM-K）：24V DC 输入，适配 PLC 与接触器接口。
安装与适配说明
安装方式：支持卡扣式（导轨 / 面板）、螺钉式固定，部分产品可叠加安装组件。
端子类型：控制继电器提供 3 种端子选项 —— 螺钉端子（S 后缀）、快接端子（F 后缀，2.8mm/6.35mm）、焊针端子（L 后缀，1.7mm）。
热过载继电器适配：紧凑型接触器适配 M 23 K/M 40 K 系列，小型接触器适配 M 06 系列（0.1~11.5A）。
适用场景：工业控制（电机启停）、楼宇自动化（空调 / 通风）、电阻负载（加热器 / 灯具）、电感负载（阀门 / 联轴器）。
