SEW EURODRIVE MOVITRAC 31C 系列变频器
时间: 2026-04-02浏览次数：
SEW EURODRIVE MOVITRAC 31C 系列变频器
SEW EURODRIVE MOVITRAC 31C 系列变频器
SEW EURODRIVE 公司MOVITRAC 31C 系列变频器（2000 年 7 月版）的操作说明书，核心涵盖安全规范、安装要求（含 EMC/UL 合规）、启动流程（FBG31C 键盘 / MC_SHELL 软件操作）、运行维护（故障排查、参数配置）及技术数据，适用于驱动三相交流鼠笼式异步电机，提供 0-4 四种尺寸、230V/400-500V 两种电压规格，支持模拟量 / 固定值 / 手动三种启动方式，配套 FEA31C（IO 扩展）、FEN31C（速度检测）等多种选项卡，明确禁止防爆区域、非固定振动场景使用，需严格遵循接线规范与降容规则以保障安全稳定运行。
安全与设备基础
安全等级与要求
安全类型 具体要求
操作资质 仅允许经培训的专业人员安装、启动及维护
电气防护 必须接地，配置过流保护装置（熔断器），断电后 10 分钟内仍有危险电压
运行安全 禁止单独承担人员 / 设备安全功能；故障复位可能导致电机重启，需提前断开电源
防护等级 整机 IP20（EN 60529），移除前盖后为 IP00，运行时需保持封闭
设备标识与规格
型号解读：以 MOVITRAC 31C110-503-4-00 为例，110=11kW（推荐电机功率）、50=380-500VAC、3 = 三相、4=4 象限（带制动斩波器）、00 = 标准版本

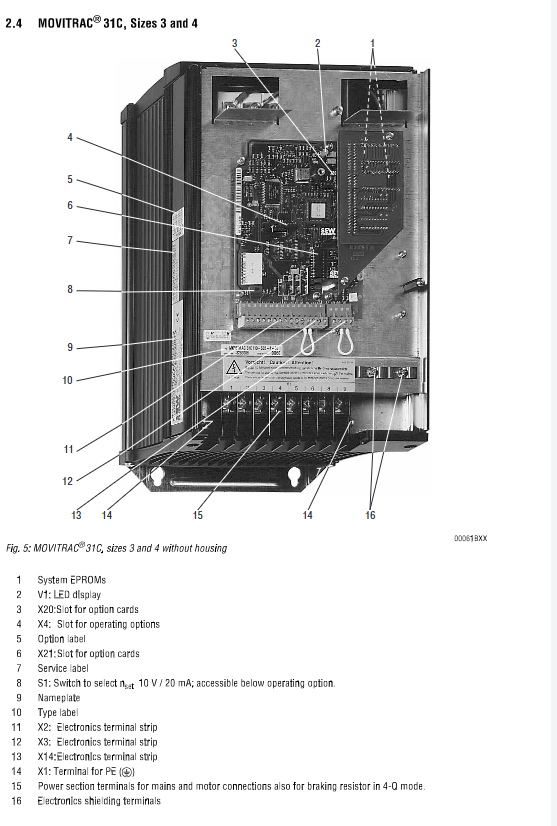

尺寸分类：共 5 种尺寸（0-4），对应功率范围 0.55kW-45kW，尺寸 0 无选项槽，1-4 支持 X20/X21 选项卡扩展
标准配件：电源端子、PE 端子、电子端子排、LED 状态指示灯（V1）、S1 信号选择开关（10V/20mA）
安装要求
机械安装参数
要求类型 具体标准
拧紧力矩 尺寸 0：1.5 Nm；尺寸 1：0.6 Nm；尺寸 2：1.5 Nm；尺寸 3/4：3.5 Nm
安装间距 顶部 / 底部≥100mm，无侧向间距要求
安装姿态 仅垂直安装，禁止水平、倾斜或倒置
环境条件 工作温度 0-45℃（额定负载），45-60℃降容 3%/K；存储温度 - 25-70℃
电气安装规范
电缆要求：
电源电缆：按输入额定电流选型，PE 导体截面≥10mm² 时与电源线等截面
电机电缆：按输出额定电流选型，最长 100m，屏蔽双绞电缆，屏蔽层双端接地
编码器电缆：芯线截面 0.2-0.5mm²，最长 100m，与动力电缆分槽布线
接地要求：变频器外壳与开关柜安装板金属接触，PE 导体需可靠接地
EMC 防护：
输入侧：配置 NF 系列输入滤波器，安装位置距变频器≤400mm
输出侧：配置 HD 系列输出电抗器，仅 U/V/W 三相穿过电抗器，PE 导体不穿过
UL 合规要求
合规项 具体标准
导线材质 仅使用铜导线，温度等级 60/75℃或 75℃（依机型功率）
熔断器选型 230V 机型最大 63-110A/600V；400-500V 机型最大 16-400A/600V
供电系统 仅适用于 TN/TT 系统，IT 系统无 UL 认证
外部 24V 电源 电压≤30VDC，电流≤8A
选项卡与接口配置
核心选项卡功能
选项卡型号 功能 安装槽位 关键参数

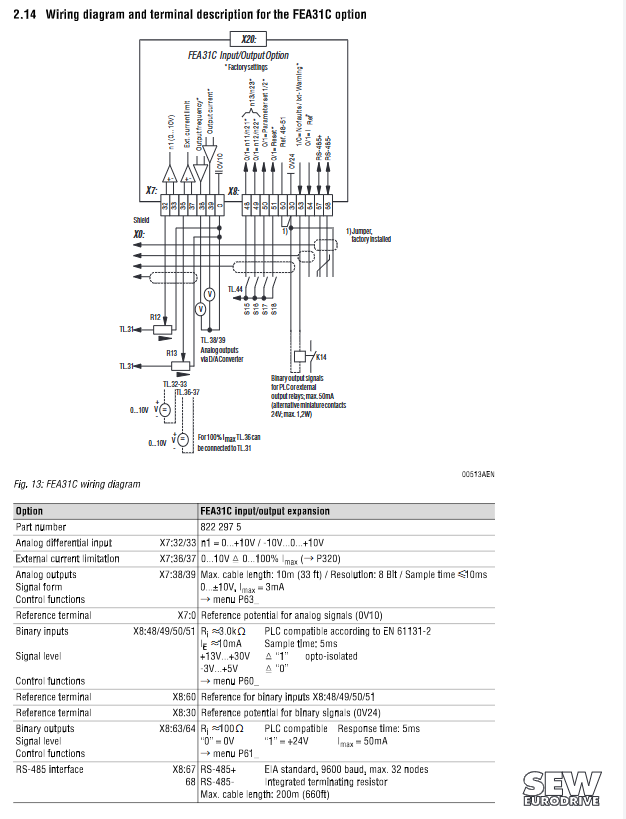

FEA31C 模拟 / 数字 IO 扩展 X20 2 路模拟输入、2 路模拟输出、4 路二进制输入
FIO31C 数字 IO 扩展 X20 7 路二进制输入、6 路二进制输出
FEN31C 速度检测 X21 支持增量编码器，最高 200kHz 脉冲频率
FPI31C 位置检测 X21 支持 SSI 绝对编码器，128-2048 脉冲 / 转
FIT31C 电机温度检测（TF/TH） X21 二进制输出指示电机温度状态，超温触发急停
USS21A 串行接口扩展 X4 支持 RS-232（最长 5m）、RS-485（最长 200m，32 节点）
接口技术数据
RS-232 接口：波特率 9600baud，8 数据位 + 1 停止位，无校验，9 针 D 型连接器
RS-485 接口：波特率 9600baud，半双工异步，4 芯屏蔽电缆，集成终端电阻
启动流程
启动前提
完成安装检查，断开电子端子排 X3 防止电机意外启动
选择启动工具：FBG31C 键盘（直接操作）或 MC_SHELL 软件（PC 连接）
核心启动步骤（FBG31C 键盘）
步骤 操作内容
1 连接键盘至 X4 槽，通电后 LED V1 呈黄色（就绪状态）
2 选择语言（德 / 英 / 法），通过 P850 参数设置
3 配置基础参数：P200（最小频率 5Hz）、P201（基准频率，依电机铭牌）、P202（最大频率）
4 启用变频器：X3:43（使能 / 急停）接 "1" 信号
5 启动电机：X2:41（正转）或 X3:42（反转）接 "1" 信号，电机以 P200 设定频率启动
6 优化参数：调整斜坡时间（P120/P121）、BOOST（P321）、I×R（P322）等
电机启动方式
启动方式 适用场景 操作要点
模拟量给定 连续调速 通过 X2:34 端子输入 0-10V 或 4-20mA 信号
固定设定值 多速控制 通过二进制输入组合选择 P160-P162（n11/n12/n13）预设频率
手动操作 调试场景 启用 P870（手动操作），通过键盘￪/￬键调节速度（150rpm / 秒）
运行与维护
操作显示
LED 指示灯状态：
LED 颜色 状态含义
黄色 就绪（ mains 供电正常）
绿色 旋转磁场激活（电机运行）
红色 故障报警
黄闪 自检 / 工厂复位 / 欠压
红 - 黄闪 限位开关激活
FBG31C 键盘：支持参数复制、故障查看、手动操作，提供短菜单（常用参数）和完整菜单（全参数）
故障处理
故障存储：P060-P064 记录最近 5 条故障，含故障时直流母线电压、散热片温度、电流等数据
复位方式：断电重启（需≥10 秒）、端子复位（编程二进制输入为 "复位" 功能）、键盘 E 键复位、软件复位
常见故障及处理：
故障代码 描述 排查措施
1 过流 检查输出短路、电机过大、输出级故障
2 直流母线过压 延长减速斜坡，检查制动电阻接线
6 过热 改善散热，减少负载，检查风扇
10 旋转方向错误 交换电机两相接线
50 限位开关缺失 检查限位开关接线，未使用则短接
核心参数配置
电机参数：P320（最大电流 150% 额定值）、P324（极对数，4 极电机设 2）、P329（电机电压）
控制参数：P120（斜坡上升时间 1-2000s）、P201（基准频率 50/60Hz）、P770（运行模式：V/f/ 速度控制）
保护参数：P510（速度监控）、P541（电机保护：报警 / 停机）
技术数据（核心规格）
230V 机型核心参数（示例）
机型 尺寸 额定输出功率 额定输出电流 制动电阻最小阻值
005-233 0 1.3kVA 3.2AAC 68Ω
022-233 1 3.4kVA 8.6AAC 33Ω
075-233 3 11.6kVA 29AAC 11Ω
400-500V 机型核心参数（示例）
机型 尺寸 额定输出功率 额定输出电流 制动电阻最小阻值
011-503 0 2.2kVA 3.2AAC 200Ω
055-503 2 8.3kVA 12AAC 47Ω
220-503 3 33kVA 47AAC 15Ω
电子数据
模拟输入：分辨率 9 位（电压）/8 位（电流），采样时间 5ms
二进制输入：光耦隔离，13-30V=1，-3-5V=0，采样时间 5ms
PWM 频率：4/8/12/16kHz 可调（P325）
辅助电源输出：24VDC，最大 250mA
