SEW EURODRIVE DFS/DFY 系列同步电机
时间: 2026-04-02浏览次数：
SEW EURODRIVE DFS/DFY 系列同步电机
SEW EURODRIVE DFS/DFY 系列同步电机
SEW EURODRIVE 公司DFS/DFY 系列同步电机（2000 年 2 月版）的操作说明书，核心涵盖安全规范、安装装配（含长期存储后预处理）、电气连接（电机 / 制动器 / 附件）、启动流程、维护保养（制动器 / 编码器）、故障排查及附件改装，适用于带或不带制动器的同步电机，明确电机存储温度 - 25~+40℃、安装高度≤1000m，制动器工作气隙 0.25~0.8mm，需配合 MOVIDYN®/MOVIDRIVE® 控制器使用，严格遵循 EMC 布线和绝缘电阻要求（≥对应温度下最小限值）以保障安全运行。
概述
名称：DFS/DFY Synchronous Motors Operating Instructions
核心用途：指导 DFS/DFY 系列同步电机（带或不带制动器）的安全安装、接线、启动、维护及故障处理，含制动器改装流程
产品范围：
机型：DFS56（带端子盒）、DFY71/90/112（带端子盒 / 插头）
配置：无制动器、带制动器（..B 后缀）、带 AV1Y 绝对编码器 / TF/TH 热保护 / VY 冷却风扇
关键限制：
存储环境：干燥、无尘、无振动，温度 - 25~+40℃
运行环境：无油、酸、气体等有害介质，湿度≤85%（无冷凝）
安装高度：≤1000m，超 1000m 需降容（未明确比例）
安全与安装基础
安全操作要求
安全类别 具体要求
操作资质 仅专业人员可进行安装、接线、启动及维护
法规遵循 需符合项目文档、控制器说明书及国家 / 地区安全法规
风险防护 避免带电作业、轴端撞击，高温表面（>65℃）需防接触
安装前期准备
长期存储预处理（超期存储需执行）：
测量绕组绝缘电阻（U/V/W 对机壳），测量电压 500V
绝缘电阻需满足温度对应限值（20℃时≥1MΩ，40℃时≥0.5MΩ）
端子盒 / 插头需清洁干燥，密封件完好，螺纹紧固
工具准备：标准工具、压接工具、端接件（DIN 46228 Part 1，E-Cu 材质）、拆卸工具
安装规范
机械安装：
安装面：水平、振动 - free、抗扭刚性支撑
轴对中：避免轴承受力，遵循允许悬臂载荷和轴向推力
清洁要求：轴端和法兰需去除防锈剂（禁用侵蚀轴承的溶剂）
垂直安装：带 VY 冷却风扇的电机需加防护盖防异物 / 液体进入
特殊环境安装（潮湿 / 露天）：
端子盒电缆入口朝下
螺纹电缆密封接头涂抹密封剂并紧固
端子盒密封面清洁，垫片单侧粘接，老化垫片更换
必要时修复防腐涂层
电气连接

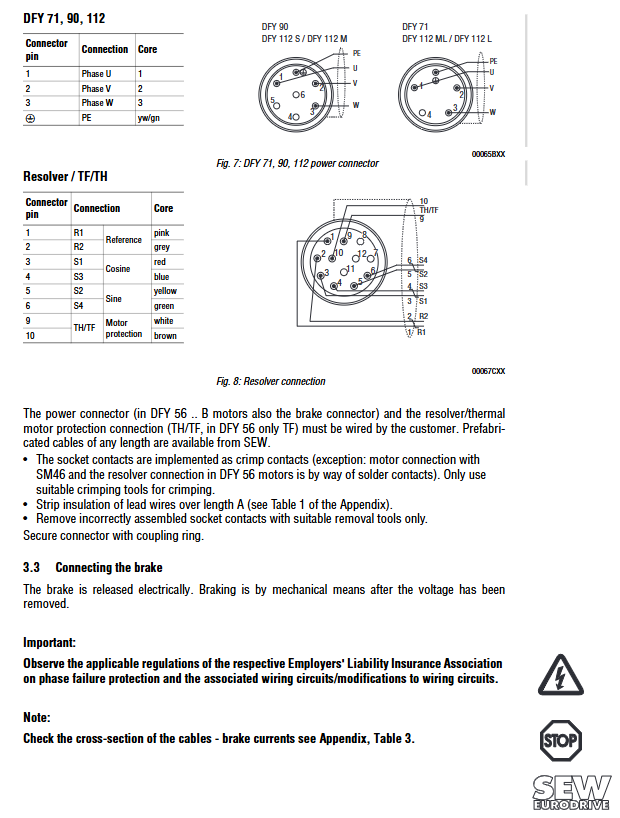

电机接线
机型 接线方式 核心接线点
DFS56（端子盒） 笼式夹具连接 动力：U/V/W/PE；信号：resolver（R1/R2/S1-S4）、TF/TH
DFY71-112（端子盒） 端子排连接 动力：U/V/W/PE；信号：resolver（R1/R2/S1-S4）、TF/TH
带插头机型 预制电缆 / 自定义电缆 动力芯线 1-3（U/V/W）、PE（yw/gn 色）；信号芯线按引脚定义
关键注意：不可通过换相改变电机转向
制动器连接
机型 供电规格 控制方式 电缆要求
DFS56..B 24VDC±10% 直接控制 4 芯电缆，按端子定义连接
DFY71-112..B 110/230/400VAC 或 24VDC 开关柜内 BM 系列整流器（BMP/BMH/BME）或 BSG 控制单元 4 芯电缆，需同时切断 AC/DC 回路（提升机应用）
接触器要求：需使用 AC3 级接触器（EN 60947-4-1），适配 DC 电压和大电流负载
附件连接
AV1Y 绝对编码器：
连接距离：最长 100m
适配控制器：MOVIDYN®（APA12 接口）、MOVIDRIVE®（DPA11A/DIP11A 选项卡）
电缆要求：双绞屏蔽电缆，屏蔽层双端大面积接地
TF/TH 热保护：
TF（PTC 热敏电阻）：符合 DIN 44082，常温电阻 20-500Ω，超温 > 4000Ω
TH（嵌入式 thermostat）：串联连接，超温断开，最大电压 60VAC/DC
VY 冷却风扇：3 芯电缆，连接相位、中性线、PE，插头引脚按定义接线
EMC 合规要求
信号电缆：resolver、TF/TH 信号采用双绞屏蔽电缆，每对信号单独绞合
电缆分离：制动器电缆与动力电缆分离布线，或动力电缆屏蔽
屏蔽连接：屏蔽层双端接地，确保大面积接触
启动与维护
启动流程
启动前提：
所有连接正确且紧固，插头防松
电机保护功能（TF/TH、过流）已激活
驱动系统无卡滞，无安全隐患
长期运输 / 存储后已完成绝缘检查
启动操作：
遵循配套伺服控制器（MOVIDYN®/MOVIDRIVE®）说明书
建议使用软件工具（MOVITOOLS、MD_SCOPE）辅助启动
维护保养
维护周期：无固定周期，需根据应用场景制定，定期目视检查
制动器维护（DFY71-112..B）：
维护项目 要求 / 步骤
工作气隙检查 释放时压力板行程 0.25~0.8mm，通过螺柱或拆卸插头测量
制动盘更换 1. 移除插头和垫片；2. 用辅助螺钉拉回压力板；3. 拆卸线圈体；4. 更换制动盘（避免油污）；5. 复装并紧固
制动力矩调整 拆卸后按需求更换制动弹簧（对称安装），参考附录表 4
编码器维护：
拆卸制动器前需先移除 AV1Y 编码器（避免损坏耦合器）
复装时确保耦合器无轴向张力，轴跳动≤0.05mm
轴承更换：仅 SEW 培训人员可操作（需重新校准 resolver）

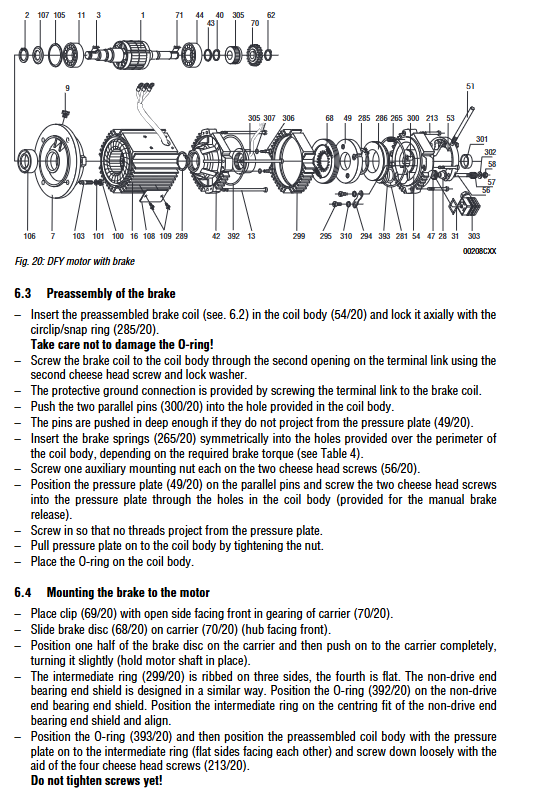

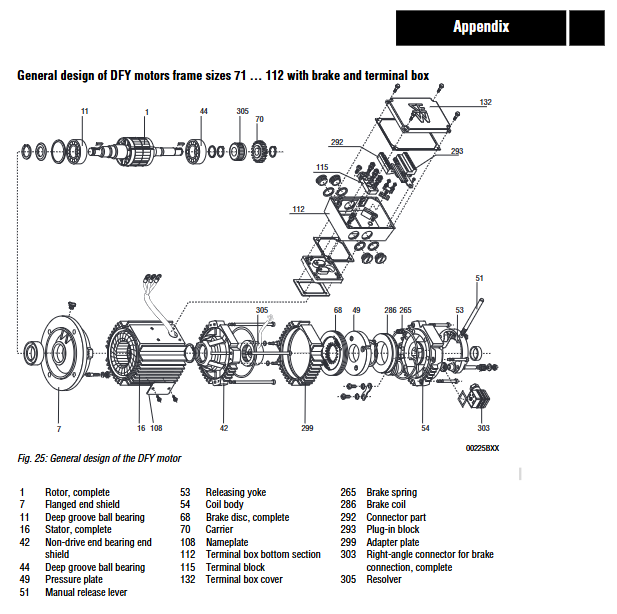

制动器改装（DFY71-112 无制动器→带制动器）
核心步骤：
电机准备：移除端盖、卡簧、轴套，加热制动支架并安装
制动线圈预装：安装 O 形圈、端子链接，插入线圈体并锁止
制动器预装：安装平行销、制动弹簧（按扭矩需求）、压力板
电机安装：安装卡簧、制动盘、中间环，紧固线圈体
手动释放安装：安装释放轭、杠杆，调整间隙 2mm
电气连接：按 3.3 节接线，测试制动动作
故障排查
电机常见故障
故障现象 可能原因 解决方案
无法启动 线路断裂、熔断器熔断、控制器故障 / 接线错误 检查线路并修复；更换熔断器；检查控制器及接线
启动困难 控制器设置错误、过载 重新配置控制器；检查负载并减负
转向错误 控制器控制错误 检查控制器设定值，调换设定值线路
电机过热 过载、冷却不足、环境温度过高 减负；清理冷却通道 / 加装冷却风扇；降低环境温度
异响 轴承损坏、旋转件不平衡 重新对中；检查从动设备；更换轴承
制动器常见故障
故障现象 可能原因 解决方案
无法释放 电压错误、控制单元故障、气隙超差、线圈短路 施加铭牌规定电压；更换控制单元；调整气隙 / 更换制动盘；更换制动器
制动延迟 仅 AC 回路切断 改为 AC+DC 回路同时切断
制动力矩异常 弹簧选型错误、制动盘磨损 按需求更换弹簧；更换制动盘
制动异响 启动冲击导致齿轮磨损、控制器设置错误 检查驱动配置；重新优化控制器参数
关键技术数据
制动器核心参数
电机型号 最大制动扭矩（Nm） 最小制动扭矩（Nm） 线圈电阻（24VDC，Ω）
DFS56M/B - 2.5 59
DFY71S/B 6 3 3.6
DFY90S/B 20 12 2.5
DFY112L/B 90 35 1.8
电缆规格
连接对象 芯线截面 电缆外径（mm） 剥线长度（mm）
电机动力（DFY71） 4×1.5mm² 13.5 7±0.5
Resolver 信号 4×2×0.22~0.56mm² - 5±1
AV1Y 编码器 3×2×0.24~1mm² 8 4
