SEW EURODRIVE MOVIDYN® 伺服控制器通信接口说明
时间: 2026-04-02浏览次数：
SEW EURODRIVE MOVIDYN® 伺服控制器通信接口说明
SEW EURODRIVE MOVIDYN® 伺服控制器通信接口说明
SEW EURODRIVE 公司MOVIDYN® 伺服控制器通信接口手册（1997 年 1 月版），核心围绕RS-232/RS-485 两种串行接口的通信协议、技术参数、连接方式及应用场景展开，明确通信采用主从模式，定义了 7 种 MOVIDYN® 消息帧类型和 API/APA 专用 ASCII 协议，详细说明通信方向控制、接口监控（500ms 超时）及与 PLC（如 Simatic S5 CP523 模块）的通信配置，配套多个读写参数、变量的应用示例，为伺服控制器与 PC/PLC 等设备的数据交互提供完整技术指南。
核心通信协议
MOVIDYN® 专用协议（二进制帧格式）
通信原则：主从模式，从设备（伺服控制器）不主动发起通信，仅响应主设备（PC/PLC）请求

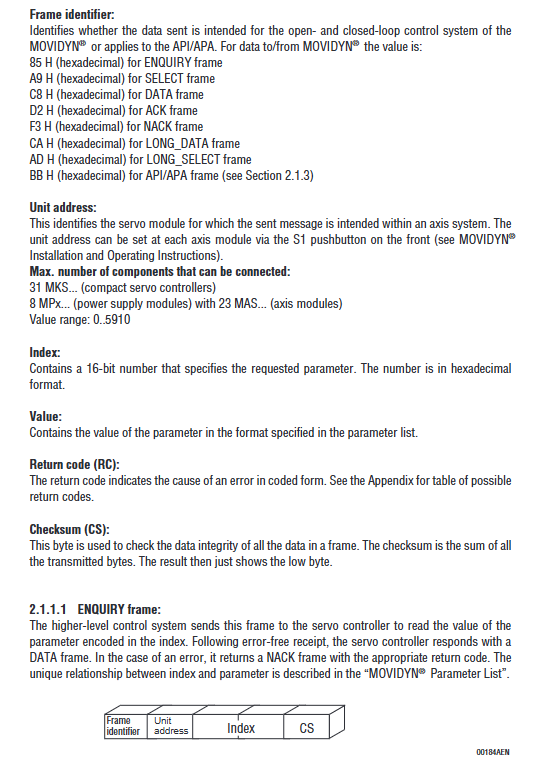

帧结构组成：
组成部分 说明
帧标识符 区分消息类型（如 85H=ENQUIRY、A9H=SELECT）
单元地址 标识轴系统中的伺服模块（0-59，最多 31 个 MKS、8 个 MPx+23 个 MAS）
索引 16 位十六进制数，对应参数编号（参考《MOVIDYN® Parameter List》）
值 参数数据（普通帧 4 字节，长帧 8 字节）
返回码（RC） 编码形式指示错误原因（详见附录）
校验和（CS） 所有传输字节之和的低字节
7 种消息帧类型：
帧类型 功能 帧标识符（十六进制）
ENQUIRY 主设备请求读取参数值 85
DATA 从设备响应普通参数值 C8
LONG_DATA 从设备响应 8 字节长参数值 CA
SELECT 主设备写入普通参数值 A9
LONG_SELECT 主设备写入 8 字节长参数值 AD
ACK 从设备确认写入成功 D2
NACK 从设备指示操作失败 F3
API/APA 专用协议（ASCII 帧格式）
适用场景：针对 APx12 定位控制选项（API12 增量编码器接口、APA12 绝对编码器接口）
帧结构组成：
组成部分 说明
帧标识符 固定为 BBH（区分 MOVIDYN® 系统与 API/APA）
单元地址 同 MOVIDYN® 协议（0-59）
状态字节（SB） 8 位位图，控制数据传输（如请求 / 数据消息、是否需要确认）
数据长度（NL） 十六进制格式，包含用户数据和校验和的字节数
用户数据 ASCII 格式命令（如 % RD H00 = 读取变量 H00、?= 请求状态）
校验和（CS） 状态字节 + 数据长度 + 用户数据字节之和（忽略进位）
关键状态字节（SB）位定义：
位 功能 取值说明
0 消息类型 0 = 数据消息，1 = 请求消息
3 确认请求 0 = 无需 ACK/NACK，1 = 需要 ACK/NACK
4 校验和范围 0 = 不含轴地址，1 = 含轴地址（固件 V2.0+）
5 校验和范围限制 0=0-FF，1=0-7F（固件 V2.01+）
接口技术数据与连接配置
RS-232 接口
技术参数：
参数 规格
标准 DIN 66020（V.24）
波特率 9600 baud
数据格式 1 起始位 + 8 数据位 + 1 停止位，无校验
数据方向 双向异步， simplex 模式
接口类型 9 针 D 型连接器（仅使用 2-5 脚）
连接要求：
电缆：4 芯屏蔽电缆，屏蔽层仅一端接地
引脚分配：2=RxD、3=TxD、4=DTR（发送方向控制）、5=GND
注意：PC 与伺服控制器的 2、3 引脚交叉连接
RS-485 接口
技术参数：
参数 规格
标准 RS-485
波特率 9600 baud
数据格式 1 起始位 + 8 数据位 + 1 停止位，无校验
数据方向 双向异步，半双工模式
接口类型 端子块（MPB=X02、MKS=X41、MPR=X02）
连接要求：
电缆：双绞屏蔽两芯电缆，屏蔽层连接端子 3
引脚分配：1=RS-485+、2=RS-485-、3 = 屏蔽
适用场景：传输距离超过 5m（抗干扰性优于 RS-232）
通信控制与监控
通信方向控制（DTR 信号）
核心逻辑：RS-485 为半双工模式，需通过 DTR 信号切换发送 / 接收方向
时序要求：
操作 时序要求
切换发送模式 提前至少 2ms 切换 DTR 信号
切换接收模式 数据发送完成后，延迟至少 1ms 切换 DTR 信号
重新发送 接收完响应后，至少间隔 2ms 再发起新传输
不同伺服控制器的 DTR 处理方式：
伺服控制器类型 DTR 处理 备注
MPB 可切换 -
MPR/MKS（FIS31：8215952.10） 可切换 -
MPR/MKS（FIS31：8215952.11/2.12） 固定为 1 电平（+10V） -
MPR/MKS（带 USS11） 无需 DTR USS11 自动反转数据方向
接口监控功能
数据传输超时监控：
触发条件：数据传输开始后，500ms 内未完成完整消息传输
处理逻辑：删除已接收数据，等待新的有效帧头
远程模式超时监控：
激活方式：通过 “%+R” 命令切换至远程模式
触发条件：500ms 内无通信交互
处理逻辑：判定通信中断，停止驱动
解除方式：通过 “%-R” 命令关闭远程模式，或持续发送 “?” 状态请求重置超时计数器
PLC 通信配置（以 Simatic S5 CP523 为例）
系统要求
硬件组件：
伺服控制器：MPR/MKS（带 USS11）或 MPB
PLC 通信模块：CP523（S5 115-U）
接口电缆：9 针 D 型（PC 端）-25 针 D 型（CP523 端）
通信模式：透明模式（CP523 不解析字符，直接传输协议）
初始化配置（参数块设置）
参数块 0（基础配置）：
字节 含义 配置值（十六进制）
0 请求编号（传输参数数据） 90
2 波特率（9600 baud） 08
3 校验（无校验） 04
6 数据格式（10 位：1 起始 + 8 数据 + 1 停止） 05
7 硬件握手（开启） 01
参数块 7（通信模式配置）：
字节 含义 配置值（十六进制）
0 请求编号（传输参数数据） 90
1 参数块编号（透明模式） 71
2-3 字符延迟时间（10ms） 0001
4-5 最大帧长（256 字节） 0100
典型应用示例
示例 1：读取散热片温度（轴地址 0）
步骤 操作内容
1 发送 ENQUIRY 帧（5 字节）：帧标识符 85H、地址 00H、索引 0003H、校验和 B8H
2 接收 DATA 帧：帧标识符 C8H、索引 0003H、温度值（如 2500H=25.0℃）、校验和 F0H
3 校验和验证：对比接收校验和与本地计算值，一致则读取有效
示例 2：写入 T11 斜坡上升时间（3.7s，轴地址 0）
步骤 操作内容
1 发送 SELECT 帧（9 字节）：帧标识符 A9H、地址 00H、索引 001FH、值 0370H、校验和 3BH
2 接收 ACK 帧：帧标识符 D2H、校验和 D2H
3 校验和验证：确认 ACK 帧校验和有效，写入成功
API/APA 应用示例（读取状态）
操作目的：读取 API/APA 状态（含实际位置、目标位置、限位开关状态等）
发送请求：帧标识符 BBH、地址 01H、状态字节 11H（请求消息 + 含地址校验）、数据长度 02H、用户数据 “?”、校验和 53H
响应格式：ASCII 字符串，包含 G（实际位置）、H（目标位置）、O（滞后误差）、P（限位开关状态）等字段
特殊说明：若 API/APA 非自动模式，程序号和行号显示为 “--”；存在错误时，响应包含错误序列（Z 开头，含错误标识符、编号、类型）
