SEW EURODRIVE的MOVIDRIVE® 系列变频器 UL 认证相关技术数据表
SEW EURODRIVE的MOVIDRIVE® 系列变频器 UL 认证相关技术数据表
SEW EURODRIVE 公司 2013 年 3 月发布的MOVIDRIVE® 系列变频器 UL 认证相关技术数据表，核心涵盖MDX60B/61B、MDR60A/61B、MDX62B、compact、A 共 5 个系列的 UL 合规关键要求，包括电源端子接线规范（铜导线温度等级、拧紧力矩）、短路电流额定值（SCCR）、分支电路保护（熔断器 / 断路器选型）、电机过载保护、环境温度与输出电流降容规则，并配套各系列电源部分、制动系统、制动电阻的接线 diagrams，明确 UL 认证不适用于非接地星点供电系统（IT 系统），外部 24V 电源需满足电压≤30VDC、电流≤8A 的限制。
名称：MOVIDRIVE® MDX60B/61B/62B, MDR60A/61B, compact, A – Information regarding UL
核心定位：专为 UL 认证合规设计的技术数据表，聚焦变频器安装、接线、保护配置的关键要求，配套详细接线图，确保产品符合美国国家电气规范（NEC）及当地附加规范
适用电压等级：230V（200-240V）、400-500V（380-500V）
通用限制：
UL 认证不适用于非接地星点供电系统（IT 系统）
外部 24V 直流电源需满足：最大电压≤30VDC、最大电流≤8A
制动系统：提升机应用、快速制动响应需求、CFC/SERVO 模式下，必须同时切断制动的 AC 侧和 DC 侧
通用技术要求（5 个系列共通）
电源端子接线规范
要求类型 具体说明
导线材质 仅允许使用铜导线
温度等级 - 小功率机型（如 MDX60B/61B 0005-0300、compact 0015-0300）：60/75℃
- 大功率机型（如 MDX60B/61B 0370-2500、compact 0370-0750）：75℃
拧紧力矩 按机型尺寸划分（Nm）：
- Size 0S/1/2S：0.6
- Size 2：1.5
- Size 3：3.5
- Size 4/5：14
- Size 7：70
短路电流额定值（SCCR）
核心规格：
熔断器 / 断路器保护：最大 200,000 rms 对称安培（200 kA），电压≤500V
ABB/Rockwell Type E 组合电机控制器保护：最大 65,000 rms 对称安培（65 kA），电压 460-480V
特殊说明：MDR60A/61B（再生电源单元）的 SCCR 评级与配套变频器一致
环境温度与输出电流降容
温度范围 降容规则 适用系列
40-50℃ 2.5%/℃ MDX60B/61B、MDX62B、compact、A 系列
50-60℃ 3%/℃ MDX60B/61B、MDX62B、compact、A 系列
40-60℃ 3%/℃ MDR60A0150-0750
基础条件：40℃以下无降容，60℃为最高适用温度
各系列专属技术要求
MDX60B/61B 系列
机型范围：0005-2500（400-500V）、0015-0300（230V）
尺寸覆盖：Size 0S、0M、1、2S、2、3、4、5、6、7
分支电路保护选型（示例：400-500V）：
机型 非半导体熔断器（最大） 逆时断路器（最大） Type E 组合电机控制器（ABB）
0005（Size 0S） 15A/600V 25A/500V MS132-2.5（480V，1HP）
0150（Size 3） 175A/600V 90A/500V MS450-40E（480V，30HP）
2500（Size 7） 600A/600V 600A/500V -
电机过载保护：自带负载 / 速度敏感保护，跳闸电流 = 150% 额定电机电流，支持断电后热记忆
MDR60A/61B + MDX62B 系列
MDR60A/61B：再生电源单元，机型 0150-0750（MDR60A）、1600-2500（MDR61B），仅 400-500V
MDX62B：机型 1600-2500，仅 400-500V，Size 7
核心差异：MDR 系列需与 MOVIDRIVE® 变频器配套使用，系统 SCCR 评级由变频器决定
compact 系列
机型范围：0015-0750（400-500V）、0015-0300（230V）
尺寸覆盖：Size 1-5

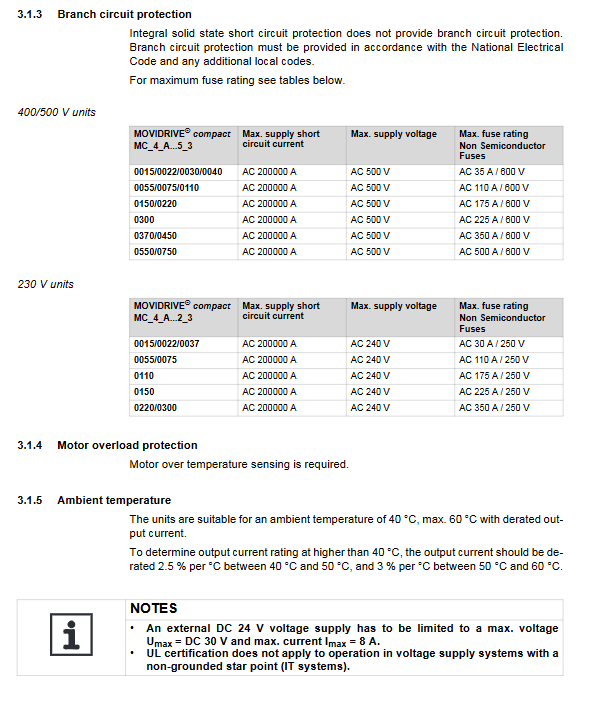

分支电路保护：仅指定非半导体熔断器，400-500V 机型最大熔断器电流 500A/600V，230V 机型最大 350A/250V
特殊要求：需额外配置电机过热检测功能
A 系列
机型范围：0015-0750（400-500V）、0015-0300（230V）
尺寸覆盖：Size 1-5
分支电路保护：与 compact 系列一致，400-500V 机型最大熔断器电流 500A/600V
特殊要求：需额外配置电机过热检测功能
关键接线配置
核心接线图分类
接线类型 覆盖内容 关键规则

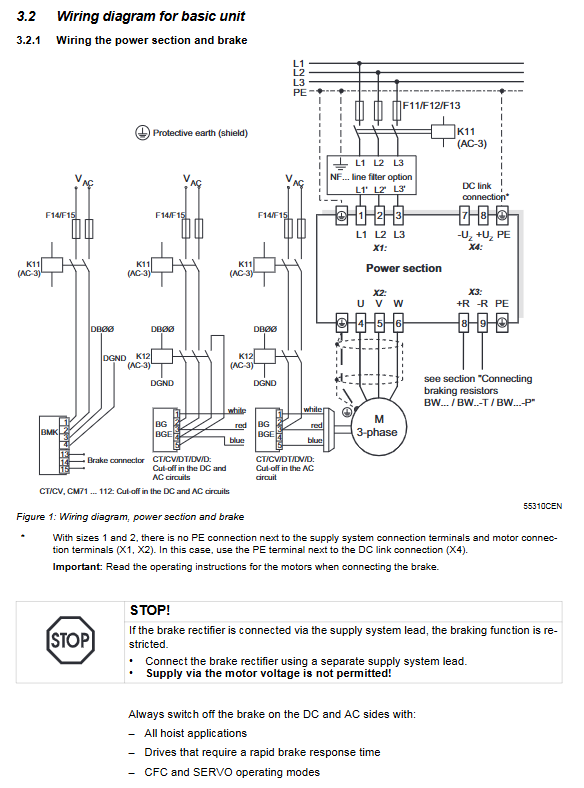

电源部分 + 制动 L1/L2/L3 接入、PE 接地、制动 AC/DC 侧切断 制动整流器需独立供电，禁止电机电压供电
DC 链路连接 MDR 系列与变频器的 DC 链路对接 防反接，避免设备损坏
制动电阻（BW 系列） BW...、BW...-T（内置温度开关）、BW...-P（辅助触点） 触发保护时需断开 K11 接触器，且不中断电阻电路
接线安全要点
Size 1/2/2S 机型：电源端子（X1）、电机端子（X2）无 PE 接口，需使用 DC 链路（X4）旁的 PE 端子
制动连接器：严格遵循接线顺序，错误连接会导致制动不可逆损坏
制动整流器布线：控制柜内安装时，连接线需与其他动力电缆分开，仅允许与屏蔽动力电缆同路径
