SEW MOVIDYN® 系列伺服控制器
时间: 2026-04-02浏览次数：
SEW MOVIDYN® 系列伺服控制器
SEW MOVIDYN® 系列伺服控制器
SEW EURODRIVE 公司MOVIDYN® 系列伺服控制器（2000 年 11 月版）的操作说明书，核心涵盖安全规范、设备设计（MPR/MPB 电源模块、MAS 轴模块、MKS 紧凑型控制器）、机械与电气安装（含 EMC/UL 合规要求）、启动配置（MD_SHELL 软件操作、轴地址设置）、运行维护（故障排查、参数列表）及技术数据，适用于驱动工业 / 商用系统中的永磁同步伺服电机，明确其固定安装于开关柜的使用场景及禁止应用范围，强调需严格遵循 EMC 和机械指令以保障安全稳定运行。
名称：MOVIDYN® Servo Controllers Operating Instructions
核心用途：指导该系列伺服控制器的安全安装、启动、运行及维护，适用于工业和商用系统中驱动永磁同步伺服电机（需适配变频器）
禁止使用场景：
防爆区域
暴露于有害油、酸、气体、粉尘、辐射等环境
机械振动和冲击超过 EN 50178 要求的非固定应用
无高层安全系统时承担设备及人员安全功能
安全与设备基础
安全等级与后果
危险类型 可能后果
电气危险 严重或致命伤害
即时危险 严重或致命伤害
危险场景 轻微伤害
有害场景 设备或环境损坏
设备分类与标识
产品系列：
MPR/MPB：电源模块（MPB 含制动斩波器，MPR 为再生电源单元）
MAS：轴模块（独立轴控制）
MKS：紧凑型伺服控制器（集成电源与轴控制功能）
型号解读：包含额定电流 / 功率、电压、设计类型等信息（如 MAS51A005-503-00：5A、380-500V、标准设计）
标准配件：
屏蔽夹（用于电机 / 制动电阻 / 信号电缆屏蔽连接）
选项卡插槽（支持 AIO11/AFC11 等功能扩展）

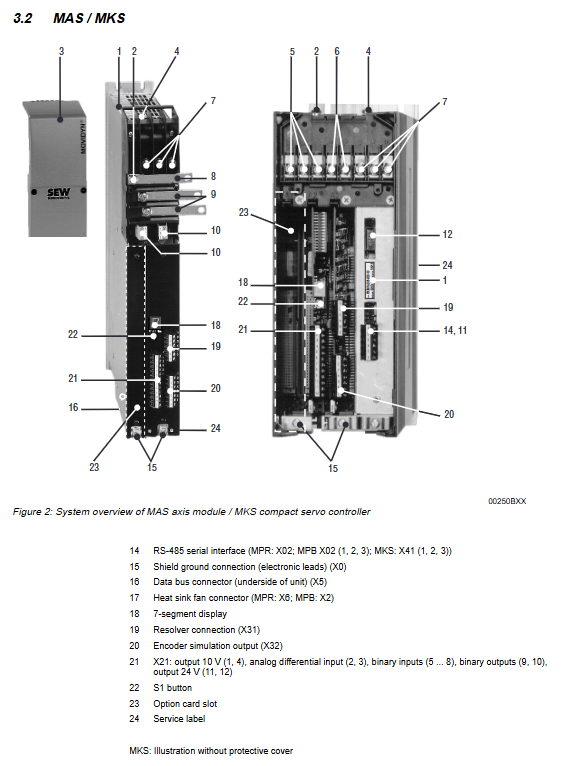

状态 LED（电源模块 3 个 LED，轴模块 / 紧凑型控制器 7 段码显示）
安装要求
基础安装参数
要求类型 具体标准
拧紧力矩 MKS：1.5 Nm；MPB/MPR/MAS：3.5 Nm
安装间距 顶部 / 底部≥100mm；多散热片间需用桥接件连接
安装姿态 仅垂直安装，模块需完整固定在单个散热片上
电缆要求 电机电缆最长 100m， resolver 电缆最长 100m（≤50m 用 0.25mm²，>50m 用 0.5mm²）

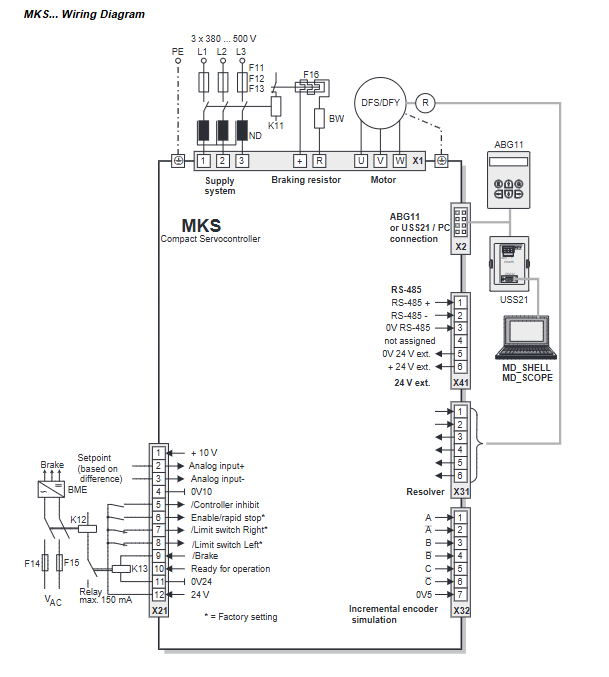

接线与防护
接地要求：PE 导体需与电源线等截面，模块外壳与开关柜安装板金属接触接地
总线连接：
RS-485：最多 32 个单元，电缆长度≤200m，需双绞屏蔽电缆 + 0V5 参考电位线
EMC 防护：输入侧需 NF 系列滤波器，输出侧需 HD 系列电抗器或屏蔽电机电缆；控制电缆与动力电缆分槽布线，屏蔽层两端接地
UL 合规要求
电缆规格：仅使用 60/75℃铜电缆
熔断器选型：根据模块类型适配，最大电压 500VAC，电流 30-10000AAC
拧紧力矩：MKS 为 1.5 Nm，其他模块为 3.5 Nm
启动流程
启动前提
完成安装检查，断开 X21 端子防止电机意外启动
轴地址设置：通过 S1 按钮设置（0-59），多轴系统需避免重复地址
启动核心步骤
步骤 操作内容
1 连接 PC 与控制器（MPB/MPR via RS-232，MKS via USS21A 选项）
2 安装并启动 MD_SHELL 软件，配置 PC 接口（COM 口）与控制器地址
3 录入电机参数（型号、额定电压 / 转速 / 电流、制动类型等）
4 配置控制器参数（阻尼系数 0.5-2.0、刚度系数 0.5-2.0 等）
5 编程端子功能（二进制输入 / 输出分配，如限位开关、制动控制）
6 传输参数至控制器，通过 MD_SCOPE 优化控制参数（可选）
关键设置
制动控制：需通过 X21.9 端子控制外部继电器 / 接触器，禁止直接驱动制动（最大 150mA）
限位开关：未连接时需将 X21.7/X21.8 短接至 + 24V，否则触发 F27 故障
运行与维护
操作显示
电源模块 LED：
ON（绿）：就绪；24V（绿）：24V 供电正常；TRIP（红）：故障
7 段码显示：包含 16 种状态（如 "1"= 速度控制使能，"F"= 故障闪烁，"b"= 未就绪）
故障处理
故障存储：记录故障代码及触发时的运行状态（电流、转速等）
复位方式：
断电重启（需等待≥10 分钟）
手动复位（P632，通过端子或软件）
自动复位（P630，最多 5 次，重启时间 3-30s）
常见故障及处理：
故障代码 描述 处理措施
F01 过流 检查电机 / 电缆短路，损坏则更换模块
F07 直流母线过压 延长减速斜坡，检查制动电阻接线
F14 Resolver 故障 检查 Resolver 电缆连接及屏蔽
F27 限位开关电缆缺失 检查限位开关接线，未使用则短接端子
参数设置
核心参数类别：
设定值 / 斜坡：转速范围 - 5000~5000 rpm，斜坡时间 0.00~30s
控制器参数：速度控制器增益（0.10-32.00）、时间常数（0-300ms）
监控功能：速度监控（P510）、电流参考值（P410）
特殊功能：工厂复位（P610）、参数锁定（P640）
技术数据
通用参数
工作温度：0-45℃（无降容），45-60℃每升温 1K 降容 3%
存储温度：-25~70℃
防护等级：IP20（EN 60529）
安装高度：≤1000m（超 1000m 每 100m 降容 1%）
核心模块技术数据（示例）

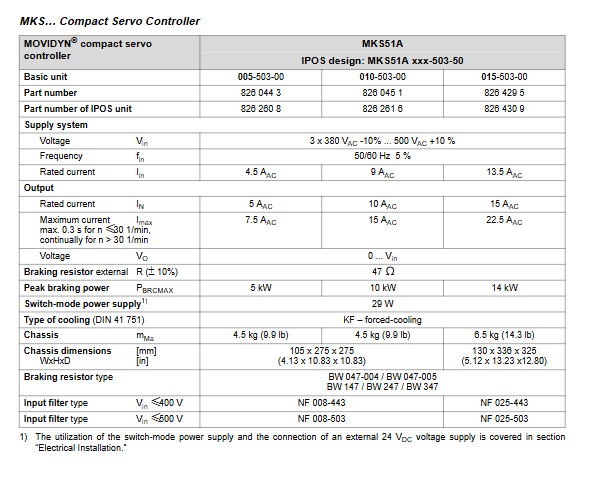

模块类型 额定功率 额定电流 重量（kg） 尺寸（W×H×D，mm）
MAS51A005 - 5 AAC 3.5 70×380×250
MPB51A011 11 kW 16 AAC 5.5 105×380×250
MKS51A015 - 15 AAC 6.5 130×336×325
