SEW EURODRIVE MOVIDRIVE® MD_60A 系列变频器
时间: 2026-04-02浏览次数：
SEW EURODRIVE MOVIDRIVE® MD_60A 系列变频器
SEW EURODRIVE MOVIDRIVE® MD_60A 系列变频器
SEW EURODRIVE 公司MOVIDRIVE® MD_60A 系列变频器的操作说明书（2001 年 9 月版），核心涵盖安全说明、设备设计（5 种尺寸规格）、安装要求（接线、防护、间距等）、启动流程（DBG11A 键盘或 MOVITOOLS 软件操作）、运行维护（故障排查、参数设置）及技术数据，适用于驱动交流异步电机或永磁同步电机，明确其工业商用固定安装场景及禁止使用范围，强调需严格遵循 EMC 和机械指令相关要求以保障安全稳定运行。
概述
名称：MOVIDRIVE® MD_60A Operating Instructions
核心用途：指导该系列变频器的安全安装、启动、运行及维护，适用于工业和商用系统中驱动AC 异步电机或永磁同步电机（需适配变频器）
禁止使用场景：
防爆区域
暴露于有害油、酸、气体、粉尘、辐射等环境
机械振动和冲击超过 EN 50178 要求的非固定应用
安全与设备基础
安全等级与后果
危险类型 可能后果
电气危险 严重或致命伤害
普通危险 严重或致命伤害
危险场景 轻微伤害
有害场景 设备或环境损坏
设备标识与规格
单元型号解读：包含功率、电压、供电类型、滤波配置等信息（如 MDV 60 A 0055-5A3-4-00：5.5kW、380-500V、3 相、带制动斩波器）
尺寸分类：共 5 种尺寸，对应不同功率范围（1-2：小功率，3-5：大功率）
标准配件：

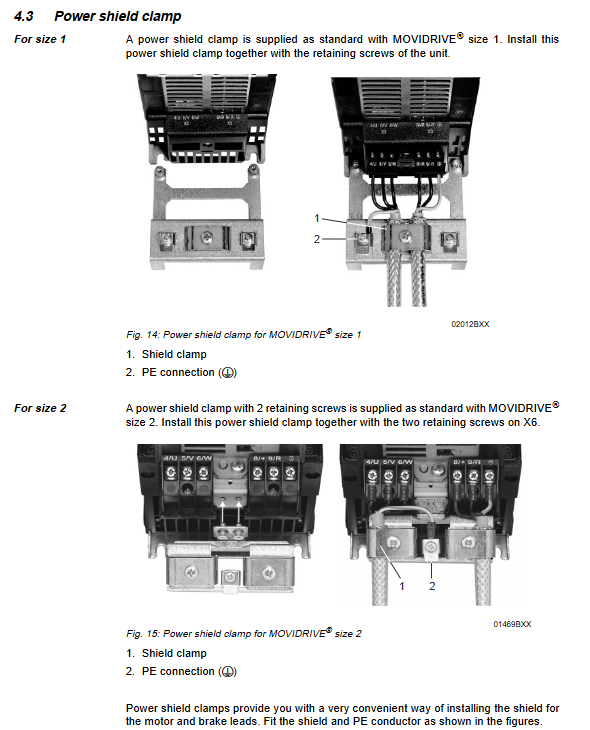

尺寸 1/2：信号端子连接器、电源屏蔽夹
尺寸 4/5：电源端子防护罩（安装后达 IP10 防护）
安装要求
基础安装参数
要求类型 具体标准
拧紧力矩 尺寸 1：0.6 Nm；尺寸 2：1.5 Nm；尺寸 3：3.5 Nm；尺寸 4/5：14 Nm
安装间距 顶部 / 底部≥100mm；尺寸 4/5 顶部 300mm 内无高温敏感元件
安装姿态 仅垂直安装，禁止水平、倾斜或倒置
电缆要求 动力电缆与电子电缆分槽布线；电子电缆单芯 0.2-2.5mm²，双芯 0.2-1mm²
接线与防护
接地要求：PE 导体截面需匹配电源线（≥10mm² 时与电源线等截面）
总线连接：

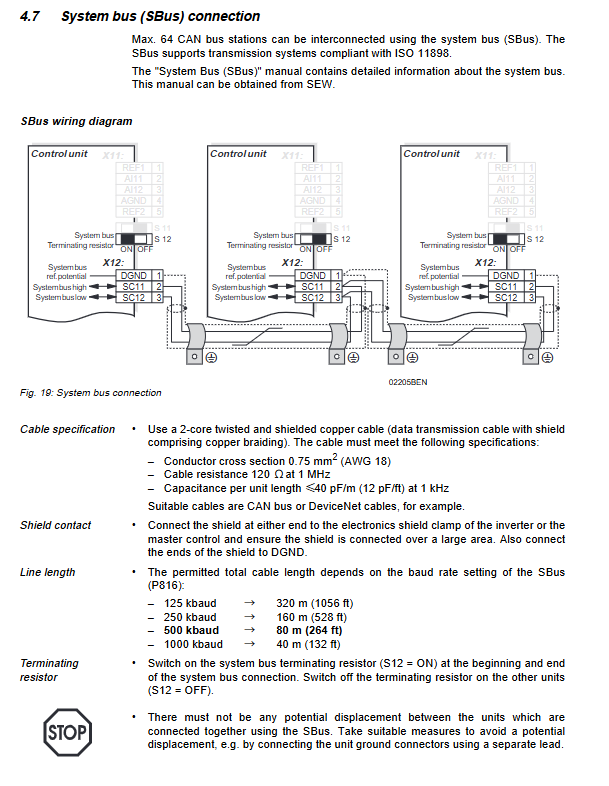

SBus：最多 64 个节点，电缆长度随波特率变化（125kbaud 时 320m）
RS-485：最多 32 个单元，电缆长度≤200m
EMC 防护：尺寸 1/2 标配输入滤波器（Class A），尺寸 3-5 需选装；电机侧需屏蔽电缆 + 输出电抗器（HD 系列）
启动流程
启动前提
完成安装检查，防止电机意外启动（如断开 X13 端子块）
预设参数：恢复工厂设置或按应用配置参数
启动方式
启动方式 适用模式 操作要点
DBG11A 键盘 VFC 模式 需输入电机型号、额定电压 / 频率、编码器类型等数据，支持速度控制器启动
MOVITOOLS 软件 VFC/CFC/SERVO 模式 连接 USS21A 选项（RS-232/RS-485），支持异步 / 同步电机设置，可批量复制参数
电机启动方式
模拟量给定：通过 AI1 端子输入 0-10V 或 4-20mA 信号
固定设定值：通过 DI 端子组合选择预设转速（n11/n12/n13）
手动操作：DBG11A 键盘控制，7 段码显示 "H"，转速调节速度 150rpm / 秒
运行与维护
操作显示
7 段码显示：共 16 种状态（如 "0"= 未就绪，"F"= 故障闪烁，"H"= 手动模式）
DBG11A 键盘：支持参数复制、语言切换（德 / 英 / 法）、快速菜单操作
故障处理
故障存储：记录最近 5 次故障（含状态、电流、温度等信息）
复位方式：断电重启、端子复位、软件复位（P840）、自动复位（P841，最多 5 次）
常见故障：过流（01）、接地故障（03）、直流母线过压（07）、编码器故障（14）等，附具体排查措施
参数设置
核心参数类别：显示值（转速 / 电流等）、设定值 / 斜坡（转速范围 - 5000~5000rpm）、控制器参数、监控功能、端子分配
关键参数：P700（运行模式）、P302（最大转速）、P835（TF 信号响应）
技术数据
核心电气参数（400/500V 系列示例）
尺寸 功率范围（kVA） 额定电流（AAC） 冷却风耗（m³/h） 重量（kg）
1 2.8-6.6 4.0-9.5 40 3.5
3 22.2-41.6 32-60 180 15
5 73.5-91.0 105-130 360 35
环境与防护
工作温度：0-50℃（100% 负载）、0-40℃（125% 负载）
存储温度：-25~70℃
安装高度：≤1000m（超 1000m 每 100m 降容 1%）
