BTicino Megatiker M5电子断路器
BTicino 品牌Megatiker M5 电子式断路器技术手册，核心覆盖500A-1600A额定电流、36kA-100kA短路分断能力，支持 3P/4P 极数与面板垂直 / 水平安装，具备Li/Lsi/Lsig 三类电子保护模式，集成过载 / 短路 / 瞬时保护及电流、电压、功率等全参数测量功能，工作温度 **-25~70℃**，机械寿命 10000 次、电气寿命 4000-8000 次，配套脱扣器、电机操作机构、MODBUS 通信模块等丰富配件，遵循 IEC/EN 60947 标准，适配大型工业、船舶等高压大电流配电场景的精准保护与智能监控需求。
基础信息与通用参数
核心物理参数
| 规格项 | 3P | 4P |
| 尺寸（W×H×D，mm） | 210×320×140 | 280×320×140 |
| 重量（kg，固定版） | In≤1250A：16；In=1600A：17 | In≤1250A：20；In=1600A：21.5 |
| 标配附件 | 固定螺钉（4 个）、连接螺钉（6 个）、相绝缘体（2 个） | 固定螺钉（4 个）、连接螺钉（8 个）、相绝缘体（3 个） |
通用电气与环境参数
绝缘与电压：额定绝缘电压 Ui=1000V，额定工作电压 Ue=690V（AC 50/60Hz），冲击耐受电压 Uimp=8kV；
环境适应性：工作温度 - 25~70℃，存储温度 - 40~85℃，污染等级 3，符合 IEC/EN 60947-1 Annex Q Cat.F 气候标准；
寿命：机械操作 10000 次（带电机控制 5000 次），额定电流下电气操作 4000 次，0.5In 下 8000 次。
核心保护模式与技术参数
M5 断路器提供三类电子保护模式，适配不同负载保护需求，关键参数如下表：
保护模式 核心调节参数 瞬时保护阈值 适用场景
Li 型 Ir（过载电流）：0.4-1×In（1A 步长）
Isd（短延时电流）：1.5-10×Ir（11 步） In≤1250A：15kA
In=1600A：20kA 简单重载设备保护
Lsi 型 Ir：0.4-1×In
Tr（过载延时）：3-30s（7 步）
Isd：1.5-10×Ir
Tsd（短延时）：0-0.5s（6 步） 同 Li 型 需精准延时配合的配电系统
Lsig 型 含 Lsi 全部参数 + 接地故障保护 同 Li 型 需接地保护 + 电能监控的智能配电
短路分断能力（Icu）
| 型号后缀 | 240V AC（kA） | 415V AC（kA） | 690V AC（kA） | Ics（% Icu） |
| F（36kA） | 70 | 36 | 14 | 100 |
| N（50kA） | 100 | 50 | 20 | 100 |
| H（70kA） | 105 | 70 | 22 | 100 |
| L（100kA）| 150 | 100 | 25 | 70 |
测量功能与精度
Lsi/Lsig 型集成全参数测量功能，符合 IEC 61557-12 标准，核心测量参数及精度如下：
测量参数 单位 测量范围 精度等级
电流（I1/I2/I3/IN） A 20A-1920A 1 级
电压（U12/U23/U31） V 88V-690V 0.5 级
有功功率（PTot） kW 0.5kW-2.3MW 1 级
能耗（Ep） kWh 0-999GWh 1 级
电压谐波（THDU） % - 5 级
电流谐波（THDI） % - 5 级
频率（Freq.） Hz 50-60Hz 0.02 级
安装要求与功率损耗
安装规范
电缆适配：铜 / 铝电缆均支持，标准笼式端子最大截面：柔性 2×185mm²、刚性 2×240mm²；高容量端子：柔性 4×185mm²、刚性 4×240mm²；
电动力防护：短路时导体与断路器间距需≥200mm（100kA 分断能力）、≥350mm（36kA 分断能力）；
特殊安装：支持抽出式（需配 M7B25-M7B30 底座 + M7B29-M7B30 机构），实现 “连接 - 测试 - 抽出” 三位置操作。
单极功率损耗（W）
| 安装类型 | 500A | 630A | 800A | 1000A | 1250A | 1600A |
| 固定版（前端子） | 11.6 | 18.3 | 29.8 | 47.0 | 74.4 | 58.9 |
| 固定版（后端子） | 11.5 | 18.5 | 29.4 | 47.6 | 73.4 | 65.3 |
| 抽出版（前端子） | 20.0 | 31.8 | 51.2 | 82.0 | 128.1 | 112.6 |
| 抽出版（后端子） | 15.0 | 23.8 | 38.4 | 60.0 | 93.8 | 97.3 |
降容特性
温度降容
| 额定电流（A） | 环境温度 30℃ | 40℃ | 50℃ | 60℃ | 70℃ |
| 500/630 | 500/630 | 500/630 | 500/630 | 500/630 | 500/630 |
| 800 | 800 | 800 | 800 | 800 | 720 |
| 1000 | 1000 | 1000 | 1000 | 1000 | 900 |
| 1250/1600 | 1250/1600 | 1250/1600 | 1250/1600 | 1250/1600 | 938/1360 |
海拔降容
| 海拔（m） | 额定工作电压 Ue（V） | 额定电流 In（A） |
| 2000 | 690 | 1×In |
| 3000 | 590 | 0.98×In |
| 4000 | 520 | 0.93×In |
| 5000 | 460 | 0.9×In |

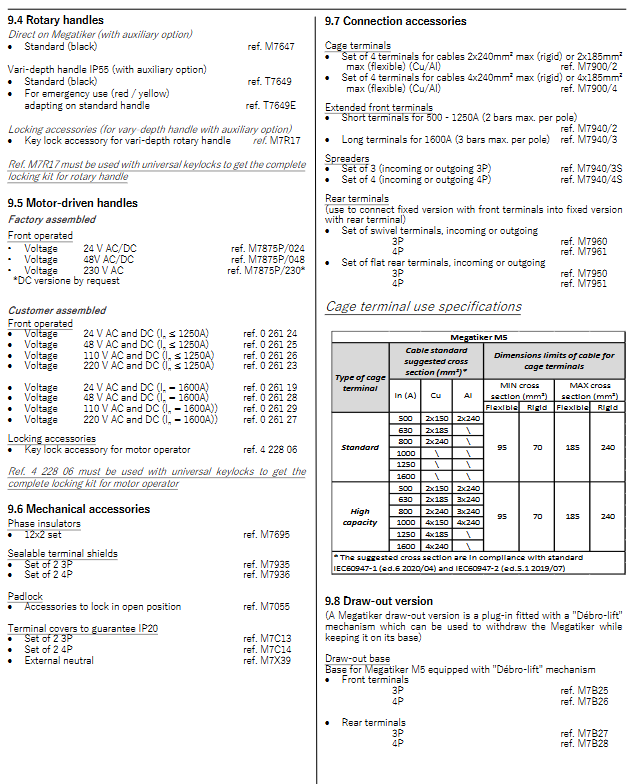

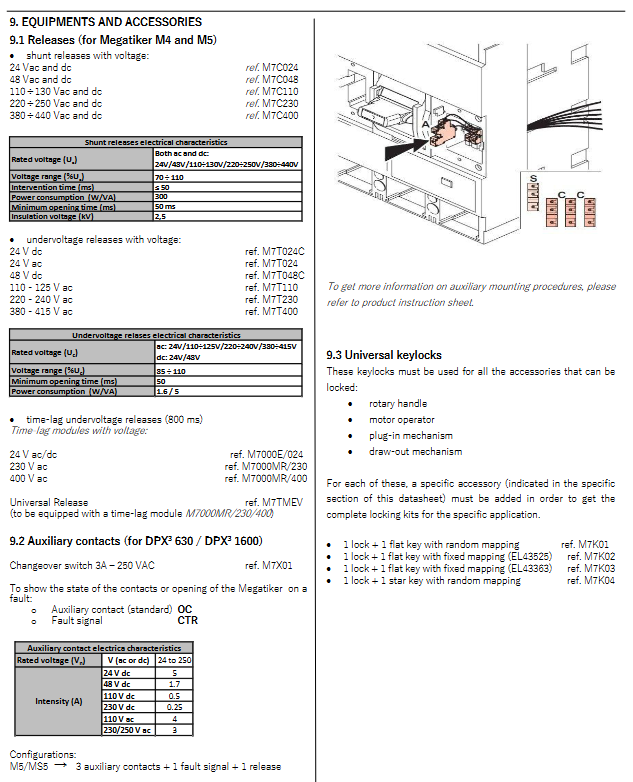

配件体系（核心适配型号）
配件类别 代表产品 核心功能 关键参数
脱扣器 M7C024（分励） 远程分闸 24Vac/dc，功耗 300VA/W，分闸时间≤50ms
脱扣器 M7T024（欠压） 欠压保护 24Vac，脱扣电压 85-110% Vn，功耗 5VA
辅助触点 M7X01 状态反馈 3A/250VAC，1NO/NC，支持故障信号输出
电机操作 M7875P/024 电动分合闸 24Vac/dc，机械寿命 5000 次
智能配件 M7COM MODBUS 通信 RS485 接口，24Vac/dc 供电，支持远程监控
智能配件 MPXX02 蓝牙通信 适配手机 App，实现参数配置与状态监控
连接配件 M7900/4 笼式端子 4 个 / 套，适配 4×240mm² 刚性电缆
合规性
认证：通过 IECEE CB/LOVAG 认证，具备 CCC（中国）、EAC（欧亚）等本地认证，符合船舶规范（Lloyds、RINA、BV）；
环保：遵循 REACh、RoHS、RAEE 指令，提供 PEP 环境护照；
标识：正面激光标注制造商、型号、分断能力（彩色标识），侧面贴纸含条形码、生产国等信息。
