BTicino Megatiker M4热磁和MS4免跳闸开关
时间: 2026-04-01浏览次数：

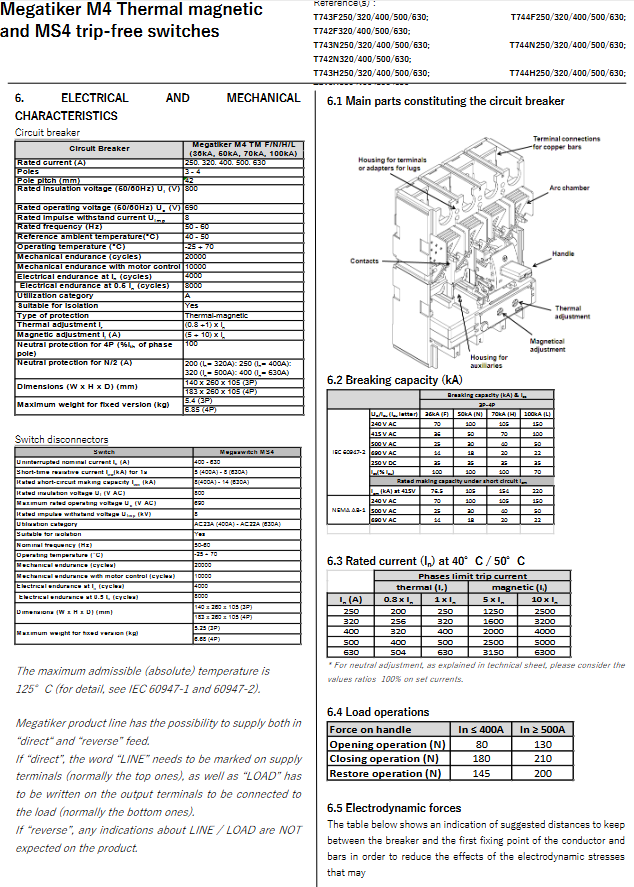

BTicino Megatiker M4热磁和MS4免跳闸开关
BTicino Megatiker M4热磁和MS4免跳闸开关
BTicino 品牌Megatiker M4 热磁式断路器与MS4 隔离开关，断路器额定电流覆盖250A-630A、分断能力达36kA-100kA，隔离开关额定电流为400A/630A，均支持 3P/4P/3P+N/2 极数、面板垂直 / 水平安装，工作温度 **-25~70℃**，机械寿命 20000 次、电气寿命 4000-8000 次；配套漏电模块、脱扣器、电机操作机构等丰富配件，遵循 IEC/EN 60947 标准，适配大型工业配电、船舶等场景的过载 / 短路保护及电源隔离需求。
核心产品与基础配置
产品定位与适用场景
两款产品均为大型配电系统核心设备，适配工业、船舶等中高压场景；
M4 断路器：用于过载、短路保护，支持 “正向 / 反向” 供电，可扩展漏电保护；
MS4 隔离开关：用于电源隔离，确保检修安全，兼容断路器协同工作。
核心物理参数
| 产品类型 | 极数 | 尺寸（W×H×D，mm） | 重量（kg，固定版） | 标配附件 |
| M4 断路器 | 3P | 140×260×105 | In≤400A：5.2；In≥500A：5.4 | 固定螺钉（4 个）、连接螺钉（6 个）、相绝缘体（2 个） |
| M4 断路器 | 4P | 183×260×105 | In≤400A：6.55；In≥500A：6.85 | 固定螺钉（4 个）、连接螺钉（8 个）、相绝缘体（3 个） |
| MS4 隔离开关 | 3P | 140×260×105 | In≤400A：5.0；In≥500A：5.25 | 与断路器一致 |
| MS4 隔离开关 | 4P | 183×260×105 | In≤400A：6.4；In≥500A：6.68 | 与断路器一致 |
关键技术参数（电气与机械）
（一）M4 热磁式断路器
电气参数
绝缘与电压：额定绝缘电压 Ui=800V，额定工作电压 Ue=690V（AC 50/60Hz），冲击耐受电压 Uimp=8kV；
分断能力（Icu）：按型号分四档，如下表：
型号后缀 分断能力（Icu） 415V AC Icm（kA） 240V AC Icu（kA） 690V AC Icu（kA）
F 36kA 76.5 70 14
N 50kA 105 100 18
H 70kA 154 105 20
L 100kA 220 150 22
保护特性：热脱扣 Ir=0.8-1×In（可调），磁脱扣 Ii=5-10×In（可调），4P 版本中性极保护为 100% 相极容量，3P+N/2 版本中性极电流适配如下：
额定电流 In（A） 320 400 500 630
中性极保护电流（A） 200 250 320 400
功耗：单极功率损耗随连接方式和电流不同，如下表（示例）：
连接方式 250A（Phase/W） 400A（Phase/W） 630A（Phase/W）
笼式端子 19.2 25.6 37.3
扩展器 20.6 29.3 44.7
后端子 20.4 28.7 45.0
插拔版本 26.7 44.9 85.3
机械参数
操作力：随电流规格差异，如下表：
操作类型 In≤400A（N） In≥500A（N）
分闸 80 130
合闸 180 210
复位 145 200
寿命：机械操作 20000 次，额定电流下电气操作 8000 次，0.5In 下 4000 次；
电动力防护：短路时导体与断路器间距需≥200mm（100kA 分断能力）、≥350mm（36kA 分断能力）。
（二）MS4 隔离开关
核心参数
电气：额定绝缘电压 Ui=800V，额定工作电压 Ue=690V，短时耐受电流 Icw=5kA（400A）/8kA（630A），额定关合电流 Icm=8kA（400A）/14kA（630A）；
功耗：单极功率损耗（400A 时）：笼式端子 25.6W、扩展器 29.3W、后端子 28.7W；630A 时均为对应 400A 版本的 1.45 倍左右；
寿命：与断路器一致（机械 20000 次，电气 4000 次）， utilisation category AC23A（400A）/AC22A（630A）。
安装要求与配件适配
安装规范
安装方式：面板垂直 / 水平安装，支持正向（LINE/LOAD 标识）或反向供电（无标识）；
电缆适配：铜 / 铝电缆均支持，标准笼式端子最大截面：柔性 240mm²、刚性 300mm²；高容量端子：柔性 185mm²、刚性 240mm²；
特殊安装：支持插拔式（需配 M7B13/M7B14 底座）和抽出式（需配 M7B22/M7B23 机构），抽出式支持 “连接 - 测试 - 抽出” 三位置。
配件体系（全系列适配）
配件类别 代表产品 核心功能 关键参数
脱扣器 M7C024（分励） 远程分闸 24Vac/dc，功率 300VA/W，分闸时间≤50ms
脱扣器 M7T024（欠压） 欠压保护 24Vac，脱扣电压 35-70% Vn，功耗 5VA
漏电模块 T7081/400 漏电保护 400A，IΔn 0.03-3A，Δt 0-3s，Type A-S
辅助触点 M7X01 状态反馈 3A/250VAC，1NO/NC，支持故障信号输出
旋转手柄 M7447（标准） 手动操作 黑色，适配 3P/4P 产品
旋转手柄 T7449E（应急） 应急操作 红 / 黄色，IP55 防护
电机操作 M74D230 电动分合闸 230Vac，合闸时间 550ms，机械寿命 10000 次
连接配件 M7400 笼式端子 4 个 / 套，适配 300mm² 刚性电缆
安装配件 M7B13 插拔底座 3P，适配前端端子断路器
降容特性与合规性
降容要求
温度降容：环境温度 70℃时，630A 型号 In=536A（0.85×630A）；10℃时，In=630A（1×630A）；
海拔降容：海拔 > 2000m 时需降容，如下表：
海拔（m） 额定工作电压 Ue（V） 额定电流 In（A）
2000 690 1×In
3000 590 0.98×In
4000 520 0.93×In
5000 460 0.9×In
直流应用：1 极断路器 60Vdc 分断能力 35-100kA，250Vdc 为 35-70kA（需串联使用）。
合规与标识
遵循标准：IEC/EN 60947-2（断路器）、IEC/EN 60947-3（隔离开关），通过 IECEE CB/LOVAG 认证，具备 CCC（中国）、EAC（欧亚）等本地认证；
特殊合规：符合船舶规范（Lloyds、RINA、BV），满足 REACh、RoHS 环保指令；
标识要求：正面激光标注制造商、型号、分断能力（彩色标识），侧面贴纸标注条形码、生产国。
