BTicino Megatiker M3 160 热磁式断路器与MS3 160 隔离开关
时间: 2026-04-01浏览次数：
BTicino Megatiker M3 160 热磁式断路器与MS3 160 隔离开关
BTicino Megatiker M3 160 热磁式断路器与MS3 160 隔离开关
BTicino 品牌Megatiker M3 160 热磁式断路器与MS3 160 隔离开关，核心额定电流均为160A，支持 3P/4P 极数、面板垂直 / 水平安装，断路器分断能力覆盖36kA（F）、50kA（N）、70kA（H）、100kA（L） 四档，隔离开关短路耐受电流 1.5kA，两者工作温度均为 **-25~70℃**，机械寿命 20000 次、电气寿命 8000 次；配套脱扣器、辅助触点、旋转手柄等丰富配件，遵循 IEC/EN 60947 标准，适用于中大型工业配电系统的过载、短路保护及电源隔离场景。
核心产品与基础配置
产品定位与适用场景
两款产品均为中大型配电系统核心设备，额定电流均为160A，适配 3P（三相）、4P（三相四线）配电架构；
M3 160 断路器：用于过载、短路保护，支持 “正向 / 反向” 供电；
MS3 160 隔离开关：用于电源隔离，确保检修安全，兼容断路器协同工作。
核心物理参数
| 产品类型 | 极数 | 尺寸（W×H×D，mm） | 重量（kg） | 标配附件 |
| M3 160 断路器 | 3P | 75×135×86 | 0.95 | 固定螺钉（2 个）、连接螺钉（6 个）、相绝缘体（2 个） |
| M3 160 断路器 | 4P | 100×135×86 | 1.2 | 固定螺钉（4 个）、连接螺钉（8 个）、相绝缘体（3 个） |
| MS3 160 隔离开关 | 3P | 75×135×86 | 0.95 | 与断路器一致 || MS3 160 隔离开关 | 4P | 100×135×86 | 1.2 | 与断路器一致 |
关键技术参数（电气与机械）
（一）M3 160 热磁式断路器
电气参数
绝缘与电压：额定绝缘电压 Ui=800V，额定工作电压 Ue=690V（AC 50/60Hz），冲击耐受电压 Uimp=8kV；
分断能力（Icu）：按型号分四档，如下表：
型号后缀 分断能力（Icu） 415V AC Icm（kA） 240V AC Icu（kA） 690V AC Icu（kA）
F 36kA 76.5 70 5
N 50kA 105 90 6
H 70kA 154 100 10
L 100kA 220 150 12
保护特性：热脱扣 Ir=0.8-0.9-1×In（可调），磁脱扣 Ii=1600A（不可调），4P 版本中性极保护为 100% 相极容量；
功耗：单极功率损耗随连接方式不同，如下表：
连接方式 Icu≤50kA（W） Icu>50kA（W）
接线端子 15.62 16.64
扩展器 18.18 18.18
后端子 24.58 24.58
机械参数
操作力：分闸 40N、合闸 40N、复位 53N；
寿命：机械操作 20000 次，额定电流下电气操作 8000 次；
电动力防护：短路时导体与断路器间距需≥200mm（100kA 分断能力）、≥350mm（36kA 分断能力）。
（二）MS3 160 隔离开关
核心参数
电气：额定绝缘电压 Ui=800V，额定工作电压 Ue=690V，短时耐受电流 Icw=1.5kA（1s），额定关合电流 Icm=2.5kA；
功耗：单极功率损耗（160A 时）：接线端子 12.80W、扩展器 15.36W、后端子 21.76W；
寿命：与断路器一致（机械 20000 次，电气 8000 次）， utilisation category AC23A。
安装要求与配件适配
安装规范
安装方式：面板垂直 / 水平安装，支持正向（LINE/LOAD 标识）或反向供电（无标识）；
电缆适配：铜 / 铝电缆均支持，柔性 / 刚性电缆最大截面 1×70mm²（铝电缆 In≤80A）；
笼式端子适配：按电流规格对应电缆截面，如下表（示例）：
额定电流（A） 铜电缆最小截面（mm²） 铜电缆最大截面（mm²） 铝电缆最小截面（mm²） 铝电缆最大截面（mm²）
160 25 70 35 95

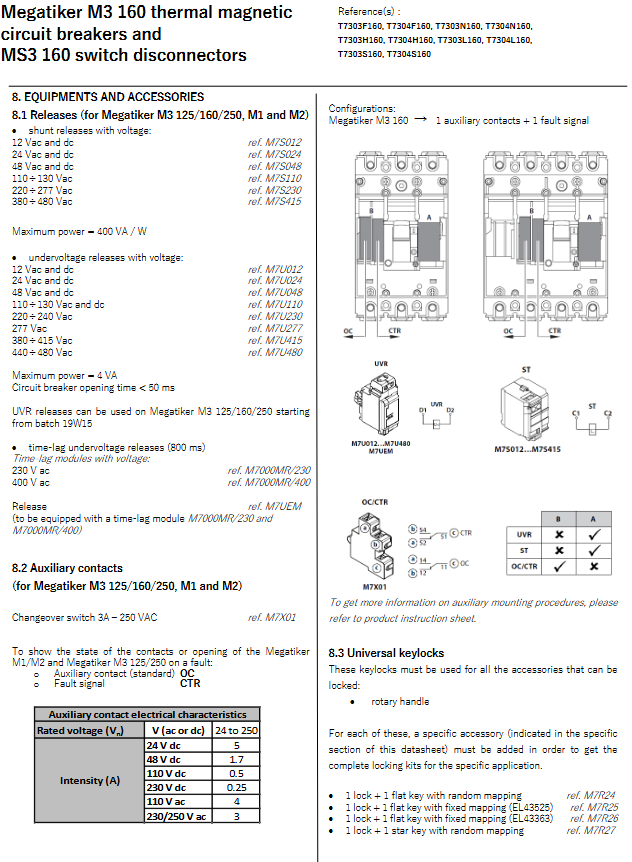

配件体系（全系列适配）
配件类别 代表产品 核心功能 关键参数
脱扣器 M7S024（分励） 远程分闸 24Vac/dc，功率 400VA/W，分闸时间 < 50ms
脱扣器 M7U024（欠压） 欠压保护 24Vac/dc，功率 4VA，脱扣电压 35-70% Vn
辅助触点 M7X01 状态反馈 3A/250VAC，1NO/NC，支持故障信号输出
旋转手柄 M7R20（标准） 手动操作 黑色，适配 3P/4P 产品
旋转手柄 M7R21（应急） 应急操作 红 / 黄色，IP55 防护

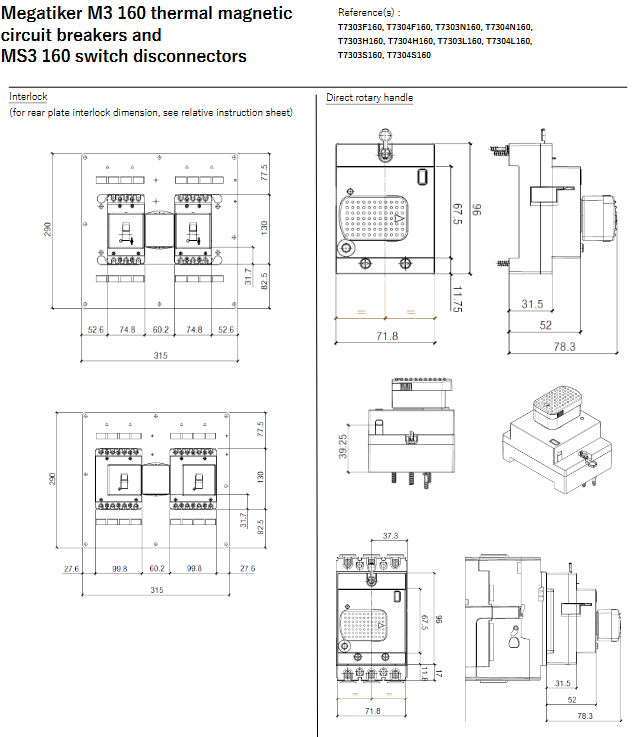

联锁机构 M7I01 双设备联锁 适配 2 台 M3 160/250 固定版
连接配件 M7X59 笼式端子 3 个 / 套，适配 1×70mm² 铜 / 铝电缆
保护盖 M7C20 端子防护 2 个 / 套，适配 3P 产品，密封设计
降容特性与合规性
降容要求
温度降容：环境温度 70℃时，In=138A（0.86×160A）；-20℃时，In=201A（1.26×160A）；
海拔降容：海拔 > 2000m 时需降容，如下表：
海拔（m） 额定工作电压 Ue（V） 额定电流 In（A）
2000 690 160（1×In）
3000 590 157（0.98×In）
4000 520 149（0.93×In）
5000 460 144（0.9×In）
直流应用：1 极断路器 60Vdc 分断能力 35-50kA，250Vdc 为 10kA（需串联使用）。
合规与标识
遵循标准：IEC/EN 60947-2（断路器）、IEC/EN 60947-3（隔离开关），通过 IECEE CB/LOVAG 认证；
标识要求：正面激光标注制造商、型号、标准、分断能力（彩色标识），侧面贴纸标注条形码、生产国。
