bticino MEGATIKER 系列工业配电保护设备
bticino MEGATIKER 系列工业配电保护设备
BTicino 品牌的MEGATIKER 系列产品目录，核心涵盖断路器（热磁式 / 电子式 / 仅磁保护）、隔离开关、漏电保护模块、ATS 切换控制单元等工业配电保护设备，电流规格覆盖16A-1600A，短路分断能力达36kA-100kA，支持 3P/4P 极数、DIN35 导轨或面板安装，具备过载 / 短路 / 漏电保护、电能参数测量、逻辑 / 动态选择性等功能，适配工业、商业配电场景，搭配丰富辅助触点、旋转手柄、电机控制等配件，满足安装、维护、远程监控等多样化需求。
基础信息与通用特性
适用标准：符合 CEI EN 60947-2（断路器）、CEI EN 60947-3（隔离开关）等国际标准；
核心规格范围：
额定电流（In）：16A-1600A，覆盖小中型到大型配电场景；
短路分断能力（Icu）：36kA-100kA（415Vac），适配不同短路风险环境；
极数配置：3P、4P、3P+N，满足单相 / 三相配电需求；
通用安装与防护：
安装方式：DIN35 导轨安装（M1/M2/MW63/MW160）、面板安装（M3-M5/MW250+）；
防护等级：前端 / 夹具 IP20，部分配件（应急手柄）IP55；
环境适应性：工作温度 - 25~70℃，存储温度 - 25~85℃（断路器）/-40~85℃（隔离开关）；
兼容性：新款产品完全兼容旧款，支持面板 retrofit，无需额外适配。
核心产品系列详解
（一）断路器系列（核心产品）
按保护类型分为三类，覆盖全电流规格，关键参数如下表：
断路器类型 系列型号 额定电流（In） 分断能力（Icu） 核心保护功能 特殊特性
热磁式 M1 160 16-160A 16/25kA 过载（热脱扣）、短路（磁脱扣） DIN35 导轨安装，支持漏电模块

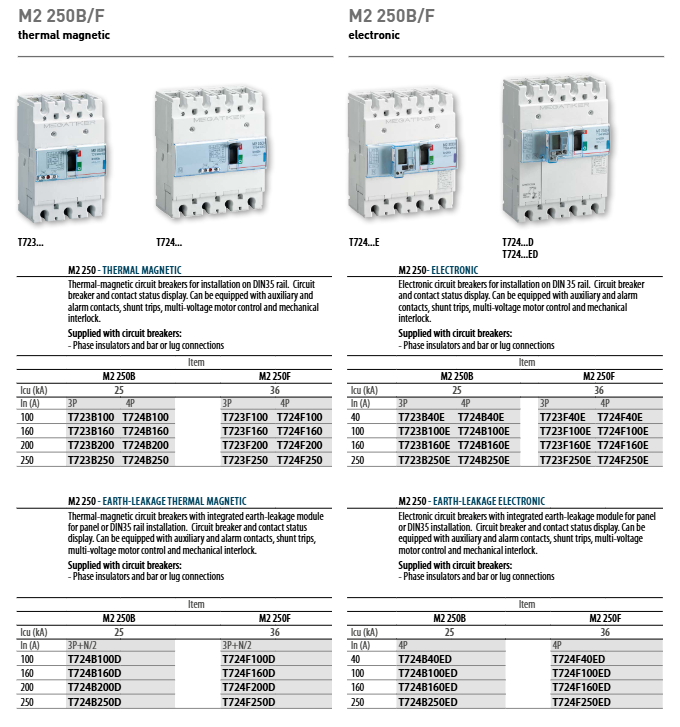

热磁式 M2 250 100-250A 25/36kA 过载、短路、可选漏电保护 兼容 BTDIN 系列并排安装
热磁式 M3 125-250 16-250A 36/50/70/100kA 过载、短路、漏电集成 新增 “主动分断能力” 专利技术
热磁式 M4 630 250-630A 36/50/100kA 过载、短路、可选漏电模块 抽出式版本，支持电机控制
热磁式 M5 1600 630-1600A 50/70/100kA 过载、短路、远程脱扣 适配大型工业配电，支持中性线保护
电子式 M2 250/M3 250 40-250A 25/36/50/70/100kA 过载（可调 Ir）、短路（可调 Isd）、漏电、接地故障 集成电能测量，LCD 显示
电子式 M4 630/M5 1600 250-1600A 36/50/100kA 多段保护（Li/Lsi/Lsig）、动态选择性 支持 MODBUS 远程监控
仅磁保护 MP1-MP5 6.3-1600A 25-100kA 短路瞬时保护 专为电机保护设计，无过载脱扣
关键功能差异：
热磁式：无需电源，依赖双金属片 + 电磁铁动作，适配恶劣环境；
电子式：支持参数精细调节（过载电流 Ir、短路延时 Tsd），集成电能测量（电流 / 电压 / 功率 / 能耗 / THD）；
仅磁保护：仅响应短路大电流，用于电机启动等需避免过载误脱扣场景。
（二）隔离开关系列
分为 MEGATIKER（断路器集成分断功能）和 MEGASWITCH（独立分断）两类，核心参数如下：
系列 型号范围 额定电流（In） 安装方式 核心特性
MEGATIKER MS1 160-MS5 1600 160-1600A 面板安装 与断路器协同，支持机械联锁
MEGASWITCH MW63 63A DIN35 导轨 体积小巧，兼容 BTDIN 系列
MEGASWITCH MW160 100-160A DIN35 导轨 可见分断状态，辅助触点可选
MEGASWITCH MW250-MW1600 160-1600A 面板安装 支持大截面电缆（最大 4x240mm²）
核心功能：安全分断电路、隔离电源，部分型号支持脱扣器扩展，满足应急分断需求。
（三）辅助保护与控制设备
漏电保护：
集成模块：断路器内置（Type A-S），漏电电流 IΔn 0.03-3A，延时 Δt 0-3s；
独立继电器：G701N/Q，适配外置环形互感器，支持预报警（50% IΔn）；
ATS 切换控制单元：
型号：M7000CBNCU03（2 路电源 + 2 台断路器）、M7000CBNCU04（2 路电源 + 3 台断路器）；
功能：双电源自动切换、发电机启停控制、电压监测，支持 USB/Wi-Fi/RS485 远程管理；
通信接口：
M7COM/M7TIC/ELE：将断路器数据转换为 MODBUS 协议，支持故障记录、参数远程调节；
PM1TS：集中显示模块，可管理 8 台设备的电气参数。
核心技术特性
选择性保护：
逻辑选择性：电子断路器通过有线通信实现级间协同，避免越级跳闸；
动态选择性：高 / 低两档可选，通过延时调节优化分断协同；
时间 - 电流选择性：电子款支持过载延时（Tr）、短路延时（Tsd）精细调节；
测量与监控：
电子断路器集成全参数测量：电流（I1-I3-IN）、电压（U1-U3-V1N）、功率（Ptot/Qtot）、能耗（Ep/Eq）、谐波畸变率（THDV/THDI）；
数据输出：LCD 本地显示 + MODBUS 远程传输，支持实时监控；
安装与维护优化：
抽出式版本：M3-M5 支持 “连接 - 测试 - 抽出” 三位置，故障更换无需断电；
热插拔设计：辅助触点、脱扣器可带电安装；
防误操作：机械联锁、挂锁装置，符合电气安全规范。
配件体系（全系列通用）
涵盖电气辅助、机械操作、连接保护三类，满足安装、控制、维护需求：
配件类型 代表产品 核心功能 适配范围
电气辅助 辅助触点（M7X01） 状态信号反馈 全系列断路器
电气辅助 脱扣器（M7S/M7U） 远程分断 / 欠压保护 M1-M3 系列
电气辅助 延时模块（M7000MR） 脱扣延时 800ms，避免误动作 M1-M5 系列
机械操作 旋转手柄（M7R 系列） 手动分合闸，应急操作 全系列

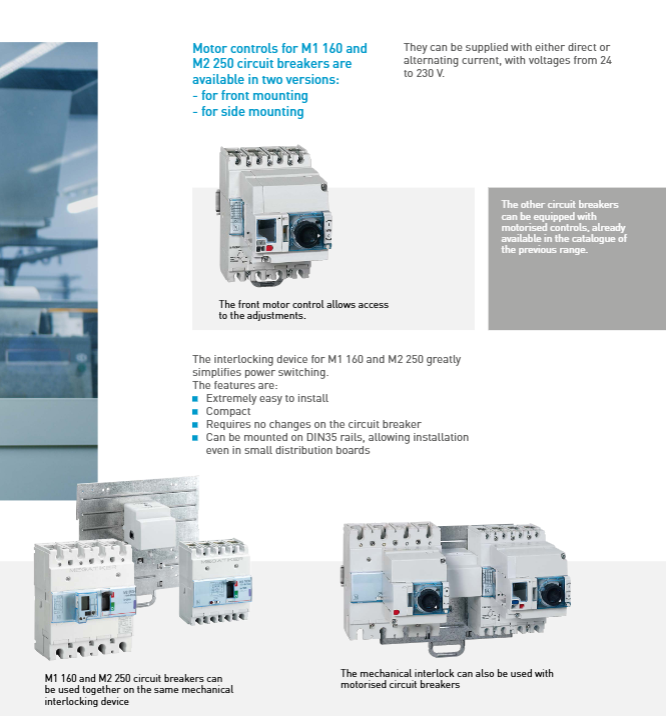

机械操作 电机控制（M7M/M7475P） 电动分合闸，支持 24-230Vac/dc M2-M5 系列
连接保护 端子（M7A/M7430） 大截面电缆连接 M3-M5 系列
连接保护 夹具（M7X50/M7400） 铜 / 铝电缆兼容，防松动 全系列
连接保护 保护盖（M7C 系列） 触点防护，IP20 等级 全系列
技术参数补充（关键通用参数）
过载保护：热磁式为 0.8-1In 可调，电子式为 0.4-1In（1A 步长）；
短路保护：磁脱扣电流 400A（In≤40A）或 5-10In（In>40A），电子款 Isd 1.5-10Ir 可调；
漏电保护：IΔn 0.03-3A，Δt 0-3s，支持瞬时 / 延时脱扣；
机械寿命：20000-25000 次（手动）、4000-8000 次（电动）。
