Elmex 品牌的工业控制与仪表产品
Elmex 品牌的工业控制与仪表产品
基础品牌与通用参数
品牌：Elmex，创立于 1963 年，产品通过CE、ROHS认证
通用安装：绝大多数产品为17.5mm TS 35 DIN 导轨安装，仅 ELMU-U、VT 为 35mm/70mm 宽导轨安装；
通用防护：外壳防护等级IP40，端子IP20；
通用材质：主流为聚碳酸酯，ELMU-U、VT 外壳为 ABS UL-94 V0；
通用特性：均配备密封前盖（防篡改）、万用表探针测量接口、LED 状态指示；
主流输出：触点额定值多为5A @240V AC / 28V DC（阻性），精度为设置值的 **±5% 满量程 **（除 EM3PSR±3%、ICT±2.5%、VT±3%）。
定时器系列（核心产品，9 大型号，分 5 类）
定时器为目录核心，覆盖星三角、通延时、断延时、通延时 / 间隔、多功能五大类型，适配电机控制、工业定程控制，工作温度 - 10~55℃，存储 - 20~70℃，湿度 95% RH（无冷凝），供电主流为 240V AC/24V AC-DC（可定制其他电压），功率消耗多为 8VA（max），多功能定时器为 12VA（max）。各类型关键参数如下表：
定时器类型 型号 核心功能 时间范围关键参数 输出触点 重量
星三角定时器 SD-A-R1-P1 电机星三角启动控制 T1:1.5s-150s，P:60ms（固定） 2 路 NO 70g
星三角定时器 SD-D-R2-P2 电机星三角启动控制 T1:3-30s/6-60s，P:50/100ms 2 路 C/O 70g
星三角定时器 SD-A-R1-P3 电机星三角启动控制 T1:1.5s-150s，P:50-500ms（50ms 步长） 2 路 NO 70g

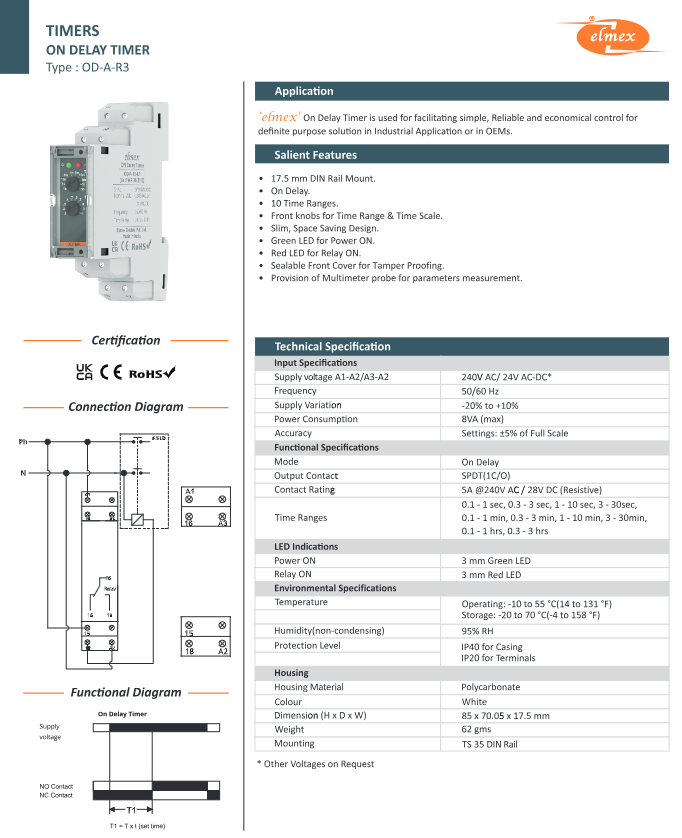

通延时定时器 OD-A-R3 单一通延时 10 档，0.1s-3hrs 1 路 SPDT (1C/O) 62g
通延时定时器 OD-A-R4 单一通延时 6 档，0.3s-30hrs 1 路 SPDT (1C/O) 62g
通延时 / 间隔定时器 ODI-A-R4 通延时 / 间隔可切换 6 档，0.3s-30hrs 1 路 SPDT (1C/O) 70g
断延时定时器 OFF-A-R3 单一断延时 10 档，0.1s-3hrs 1 路 SPDT (1C/O) 62g
多功能定时器 M05-D-R3 5 种功能（通延时 / 间隔等） 10 档，0.1s-3hrs 1 路 DPDT (2C/O) 70g
多功能定时器 M10-A-R6 10 种功能（循环 / 脉冲等） 7 档，0.1s-100hrs 1 路 SPDT (1C/O) 70g
多功能定时器 M13-A-R3 13 种功能（总计时 / 锁存等） 10 档，0.1s-3hrs 1 路 SPDT (1C/O) 70g
注：星三角定时器为2 路 LED 指示（星 / 三角模式，红色），其他定时器为绿色（电源）+ 红色（继电器）LED 指示。
保护继电器系列（2 款，聚焦设备安全保护）
适用于三相设备保护、漏电电流监测，两款产品参数差异化明显，关键信息如下：
相序继电器（EM3PSR）
应用：保护三相三线设备，监测相序、相不对称、相故障，自动复位故障；
供电：154-500V AC（L-L），50/60Hz，功率 20VA（max）；
关键参数：相故障跳闸电压 < 154V AC，相不对称 35V，响应时间 PS/PA<200ms、PF<2s；
输出：1 路 SPDT，5A@240V AC/28V DC，绿色 LED（继电器通）；
环境：工作 0~50℃，存储 - 20~75℃，重量 62g，17.5mm 导轨安装。
漏电监测单元（ELMU-U）
应用：搭配零序电流互感器，监测真有效值漏电电流，适用于漏电故障检测；
供电：90-275V AC/DC（通用电源），功率 < 5VA，可监测最大 30A 漏电电流；
关键参数：跳闸水平 80-90% IAn，复位 85% 跳闸水平，延时 0-10s（10 档可选）；
输出：1 路 SPDT，NO:10A@277VAC/28VDC、NC:5A@250VAC，支持远程测试 / 复位；
指示：绿色 LED（电源）+3 段绿色 LED 柱状图（漏电电流）+ 红色 LED（跳闸 / 健康闪烁）；
环境：35mm 导轨安装，外壳浅灰色，尺寸 59X35X91mm。
变送器系列（2 款，为 PLC/SCADA 提供线性信号）
用于采集电流 / 电压信号并转换为标准线性信号，具备浪涌保护、电隔离特性，关键信息如下：

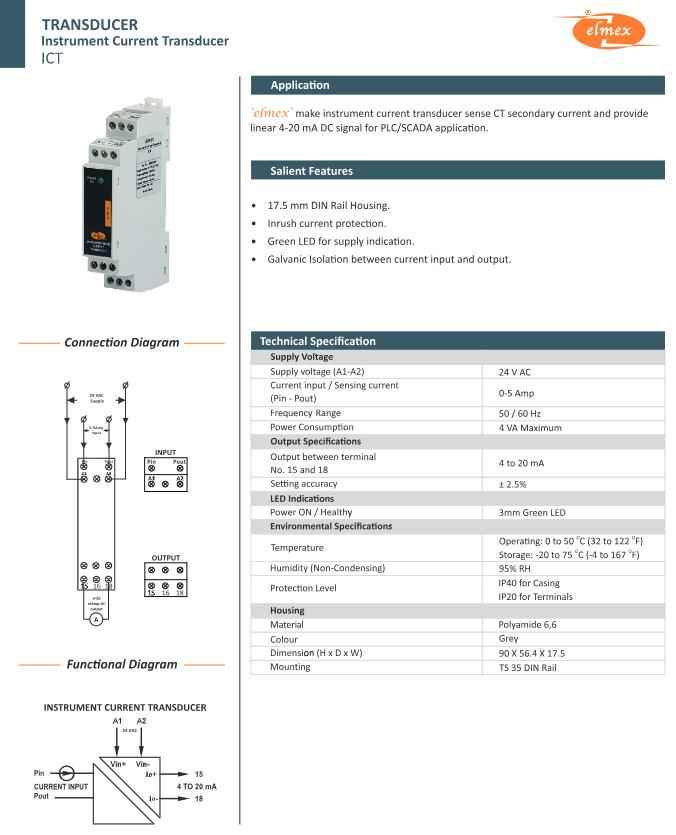

电流变送器（ICT）
应用：采集 CT 二次电流，输出 4-20mA DC 线性信号至 PLC/SCADA；
供电：24V AC，功率 4VA（max），输入 0-5A（CT 二次），50/60Hz；
输出：4-20mA DC，精度 ±2.5%，电流输入与输出电隔离；
指示：绿色 LED（电源 / 健康），17.5mm 导轨安装，灰色外壳，尺寸 90X56.4X17.5mm；
环境：工作 0~50℃，存储 - 20~75℃。
电压变送器（VT）
应用：采集 PT 二次电压，输出多规格线性信号至 PLC/SCADA，电压量程需提前选定；
供电：80-265V AC/DC（辅助电源），功率 < 4VA，输入 110/220/240/415/500V AC；
输出：1-5VDC、4-20mA、2-10VDC、4-20mA（四组输出），精度 ±3%，输入与输出电隔离；
指示：红色 LED（电源），70mm 导轨 / 面板安装，浅灰色外壳，尺寸 58.4x70x91mm；
特性：浪涌电流保护，用户可选电压量程。
产品应用与附加说明
应用场景：覆盖电机星三角启动控制、工业 / OEM 设备定程控制、三相设备相序 / 相故障保护、漏电电流监测、PLC/SCADA 电流 / 电压信号采集；
定制化：多数产品可定制供电电压，ELMU-U 可定制正安全输出继电器；
技术说明：产品技术参数可能随技术进步和行业标准更新。
