Danfoss VLT® Series 3000 系列可调频率驱动器
时间: 2026-03-31浏览次数：
Danfoss VLT® Series 3000 系列可调频率驱动器
Danfoss VLT® Series 3000 系列可调频率驱动器
丹佛斯（Danfoss）VLT® Series 3000 系列可调频率驱动器（AFD） 的官方操作手册，核心涵盖3002-3250 全型号的技术规格、安装布线、参数配置、操作运行及故障诊断等内容；支持 200/230V、380/400/415V、440/460/500V 三相输入，输出频率 0-120Hz（可扩展至 0-500Hz），具备线性 / S 曲线斜坡控制、PID 闭环调节、RS-485 串行通信等核心功能，兼容恒转矩（CT）/ 变转矩（VT）负载，通过 EMC 和低电压 CE 认证，为电机调速控制提供安全、高效、灵活的解决方案，同时明确了安装维护的安全规范与故障排查方法。
核心技术规格
1. 供电与输出关键参数
类别 规格范围 关键说明
输入电压 三相 200/230V、380/400/415V、440/460/500V（±10%） 符合 VDE 0160 标准
输入频率 50/60Hz 自适应电网频率
输出电压 0-100% 输入电压 随频率同步调节
输出频率 标准 0-120Hz，可扩展至 0-500Hz 可编程设置（参数 200）
输出电流（连续） 2.6A（3002）-130A（3052） 依型号和电压等级变化
输出电流（间歇 60s） 3.4A（3002）-195A（3052） 满足短时重载需求
功率范围 1HP（3002）-250HP（3250） 对应 0.75kW-185kW
效率 0.96（100% 负载） 高能效设计
功率因数 0.9/1.0 降低电网损耗
2. 负载与电机适配
负载类型：支持恒转矩（CT）和变转矩（VT，分低 / 中 / 高三级），VT 模式适用于风机、泵类负载，CT 模式适用于机床、传送带等恒定负载。
电机保护：内置电子热继电器（ETR），符合 NEC Class 20 标准，参数 315 设置为 “TRIP” 时可实现电机过载保护，需配合参数 107 设置电机额定电流。
电机调谐：参数 106（AUTO MOTOR TUNING）支持自适应电机调谐，自动优化 108-113 参数，调谐时电机需空载或负载≤50%。
安装与布线规范
1. 安装环境要求
温度：运行温度 - 10~+40℃（VT 模式）/-10~+45℃（CT 模式），存储 / 运输温度 - 25~+65℃。
湿度：最大 95%（无冷凝），符合 DIN 40040 cl.E 标准。
防护等级：提供四种 enclosure 类型，适配不同场景：
IP00（开放式底盘）、IP20（机架式）、IP21（NEMA1，防滴溅）、IP54（NEMA12，防尘防水）。
冷却要求：
3002-3022 型号：自然对流冷却，需保持上下最小散热空间（IP00/IP21 为 3.9 英寸，IP54 为 5.9 英寸）。

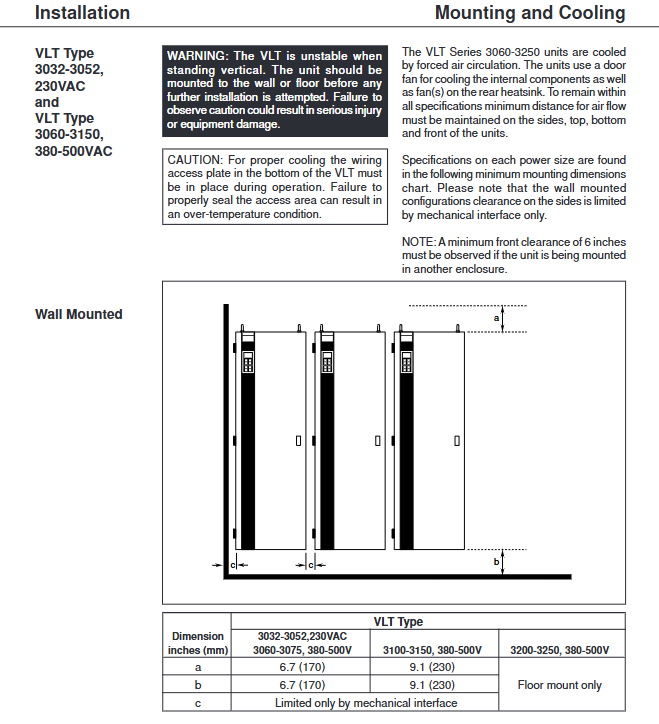

3060-3250 型号：强制风冷，需保持正面 6 英寸以上空间，支持壁装 / 落地安装（部分型号含底座）。
2. 布线关键要求
电缆规格：
电机电缆：无屏蔽最长 1000 英尺，线径 12-2/0 AWG（依型号），屏蔽电缆需咨询丹佛斯确认最大长度。

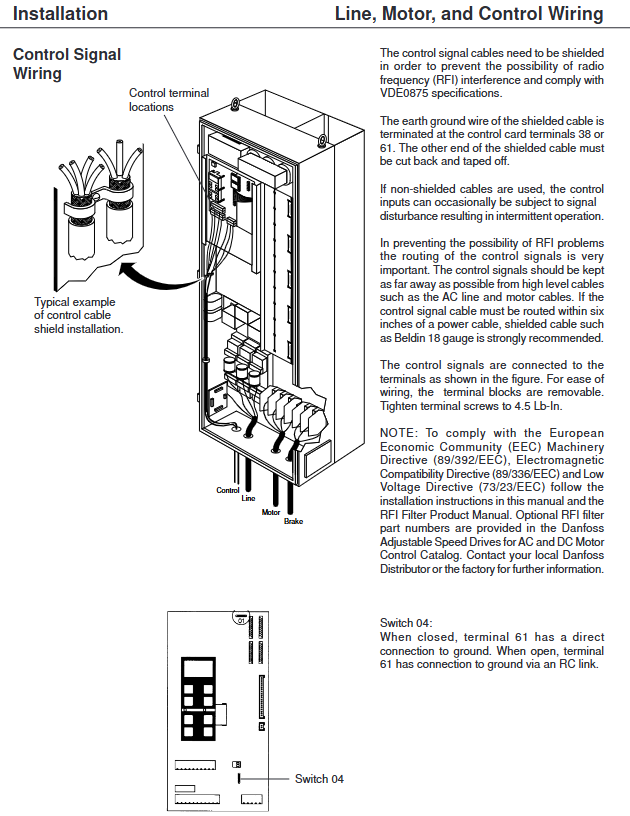

控制线：需使用屏蔽电缆，避免与动力电缆并行敷设（间距≥6 英寸），屏蔽层一端接地（端子 38 或 61）。
端子扭矩：控制端子 4.5 Lb-In，动力端子 12-31 Lb-In（依线径）。
熔断器选型：需使用 BUSS KTN-R（230V）、KTS-R（500V）或等效型号，额定电流 20-500A（依型号），短路耐受能力 100,000A。
接地要求：NEMA1/12 型号必须安装 bonding plate 并可靠接地，接地电阻符合当地规范。
核心功能与参数配置
1. 控制功能分类
（1）运行模式与转矩控制
控制模式：开环（默认）、滑差补偿（速度精度 ±0.5%）、闭环（PID，速度精度 ±0.1%），通过参数 101 选择。
转矩模式：
CT 模式：恒转矩输出，适用于重载启动；CT COMP 模式优化标准感应电机性能；四象限 CT 模式支持负滑差补偿（参数 113）。
VT 模式：变转矩输出，分低 / 中 / 高三级 V/f 曲线，降低风机、泵类负载能耗。
（2）关键运行功能
斜坡控制：支持线性 / S 曲线 1-3 三种斜坡类型（参数 214），斜坡时间 0.1-3600 秒（参数 215/216），支持备选斜坡（参数 217/218）用于点动 / 急停。
制动功能：DC 注入制动（参数 306-308），制动时间 0-60 秒，制动电压 0-50V，适用于快速停机场景；可选动态制动模块。
特殊功能：
飞启（Flying Start，参数 305）：捕捉旋转电机并同步控制，支持同向 / 双向 / DC 制动前启动。
点动（Jog，参数 203）：预设点动频率（默认 10Hz），通过端子 29 或面板激活。
多段速控制（参数 205-208）：4 组预设速度，通过端子 32/33 切换。
PID 闭环控制：内置 PID 调节器（参数 119-125），支持电压 / 电流 / 脉冲反馈（参数 114），适用于压力、流量闭环控制。
2. 参数分组核心说明
参数组 编号范围 核心功能 关键参数
操作与显示 000-099 语言、本地 / 远程、显示选择 003（本地 / 远程）、004（本地参考）、005（显示单位）
负载与电机 100-199 电机参数、调谐、PID 103（电机功率）、106（自适应调谐）、114（反馈类型）
参考与限制 200-299 频率 / 电流限制、斜坡 200（频率范围）、209（电流限制）、215（斜坡上升时间）
功能与定时器 300-399 制动、复位、热保护 306（DC 制动时间）、309（复位模式）、315（电机热保护）
输入与输出 400-499 I/O 配置、信号类型 402（启动端子）、412（模拟输入 53）、413（模拟输入 60）
串行通信 500-599 RS-485 配置 500（地址）、501（波特率）、516（总线参考）
服务与诊断 600-699 故障、初始化 602（故障记忆）、604（初始化）、650（型号选择）
操作与通信
1. 操作方式
本地操作：通过面板按键控制，支持启动 / 停止 / 正反转 / 点动，参数 003 设置为 “LOCAL”，速度通过参数 004 或面板 ± 键调节。
远程操作：
数字输入：支持 2 线（参数 402 = 启动）、3 线（参数 400 = 停止，402 = 锁存启动）控制。
模拟输入：端子 53 支持 0-10V 电压信号，端子 60 支持 4-20mA 电流信号（参数 412/413 配置）。
串行控制：通过 RS-485 接口，支持 31 台驱动器联网，可实现参数读写、速度控制和状态反馈。
2. 显示功能
3 行 LCD 显示，支持 12 类运行数据：参考值、频率、电流、转矩、功率、能耗等。
双显示功能（参数 605）：可同时显示两类数据（如频率 + 电流），便于实时监控。
状态指示：绿色 LED（电源）、红色 LED（报警），报警时显示故障代码及原因。
3. 通信规格
接口：RS-485（端子 68 = 正，69 = 负），支持最多 31 台驱动器（无中继器）、99 台（3 台中继器）。
通信参数：地址 01-99（参数 500），波特率 300/600/1200/2400/4800/9600（默认 9600，参数 501）。
协议格式：10 位数据帧（1 起始位 + 8 数据位 + 1 停止位），无校验，电报长度 22 字节，支持控制字 / 状态字交互。
故障诊断与维护
1. 常见故障类型与处理
故障类型 故障代码提示 处理方式
过压 / 欠压 OVER VOLTAGE/UNDER VOLTAGE 检查电网电压，确认制动电阻是否正常
过流 OVER CURRENT 检查电机短路、接线错误，核实电机电流参数（107）
接地故障 GROUND FAULT 检查电机接地、电缆绝缘情况
过热 OVER TEMP 清理散热通道，检查冷却风扇（3060 + 型号）
电机过载 MOTOR TRIP 检查负载是否过载，延长斜坡时间，调整热保护参数（315）
参考故障 REF FAULT 检查模拟输入信号（4-20mA/0-10V）是否正常
2. 维护要点
定期检查：电缆连接紧固性、散热通道清洁度、电机热保护状态（参数 600）。
参数备份：通过参数 517（STORE DATA）保存参数，避免意外丢失。
初始化：两种初始化方式 —— 参数 604（保留通信 / 故障参数）、手动初始化（断电后按住 MENU+DATA+JOG 上电）。
寿命提示：电子元件寿命与运行环境相关，建议定期检查电容状态，重载场景下缩短维护周期。
安全规范与合规
安全操作：断电后需等待 4-14 分钟（依型号）电容放电，禁止带电触摸内部元件；必须配置外部急停电路，符合当地安全标准。
合规认证：CE 认证（EMC 指令、低电压指令），EN 55011 Class A（可选 Class B），符合 IEC 801 抗干扰标准。
EMC 要求：电机电缆需使用屏蔽电缆，控制线与动力电缆分离敷设，避免电磁干扰。
