Rockwell Automation SLC 500 系列可编程控制器
Rockwell Automation SLC 500 系列可编程控制器
处理器文件结构与地址系统
1. 核心文件类型与特性
文件类型 标识 用途 元素结构 地址格式示例
输出文件 O0: 存储外部输出信号 1 字 / 元素（16 位） O:3/15（槽 3，位 15）、O:5.1（槽 5，字 1）
输入文件 I1: 存储外部输入信号 1 字 / 元素（16 位） I:7/8（槽 7，位 8）、I:2.1/3（槽 2，字 1，位 3）
状态文件 S2: 存储系统状态与状态位 1 字 / 元素（16 位） S:1/15（元素 1，位 15，首次扫描位）
位文件 B3: 继电器逻辑、移位寄存器 1 字 / 元素（16 位），最大 256 元素 B3:3/14（元素 3，位 14）、B3/62（文件内第 62 位）
计时器文件 T4: 定时控制（TON/TOF/RTO） 3 字 / 元素（状态 + 预设 + 累加） T4:0/EN（使能位）、T4:0.PRE（预设值）
计数器文件 C5: 计数控制（CTU/CTD/HSC） 3 字 / 元素（状态 + 预设 + 累加） C5:0/CU（加计数使能）、C5:0.ACC（累加值）
控制文件 R6: 移位 /sequencer/ASCII 指令控制 3 字 / 元素（状态 + 长度 + 位置） R6:2/LEN（长度值）、R6:2.POS（位置值）
整数文件 N7: 整数数据存储与运算 1 字 / 元素（16 位） N7:2（元素 2）、N10:36（自定义整数文件 10，元素 36）
浮点文件 F8: 浮点数据存储与运算 2 字 / 元素（32 位） F8:2（元素 2），仅 SLC 5/03 及以上支持
2. 地址编码规则
通用格式：文件标识:槽号.字号/位号（如 T4:0.1/0 表示计时器文件 4，元素 0，字 1，位 0）
简化规则：字号为 0 时可省略（如 O:5/0 = O:5.0/0）
扩展配置：文件 9-255 可通过编程自定义为位 / 计时器 / 计数器 / 整数 / 浮点等类型，满足扩展存储需求
核心指令详细分类与功能
1. 基础指令（13 条）
核心用于位操作、定时与计数，是工业控制最基础的逻辑单元：
位操作指令：XIC（检查闭合）、XIO（检查断开）、OTE（输出 Energize）、OTL（输出锁存）、OTU（输出解锁）、OSR（上升沿单触发）

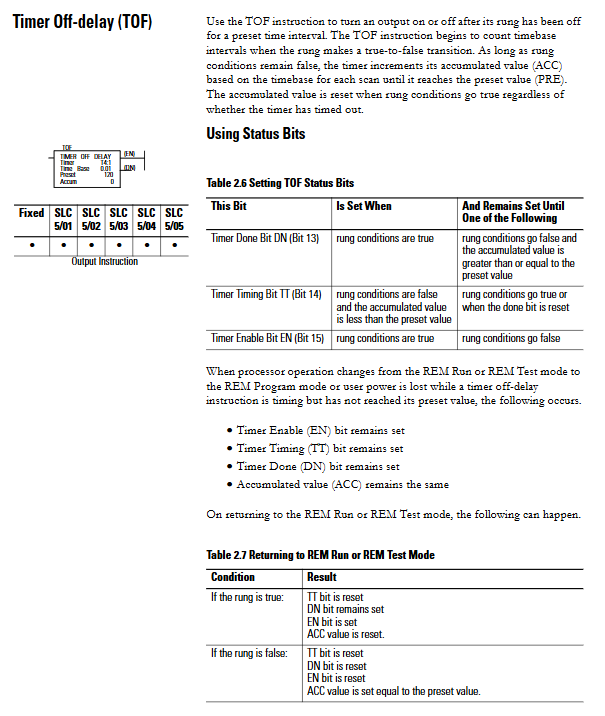

计时指令：TON（通电延时）、TOF（断电延时）、RTO（保持型定时），支持 0.01 秒时基，预设 / 累加值范围 0-32767
计数指令：CTU（加计数）、CTD（减计数）、HSC（高速计数，仅固定控制器 24VDC 输入），计数范围 - 32768 至 32767
复位指令：RES（重置计时器 / 计数器，不可用于 TOF 指令）
2. 比较指令（8 条）
用于数据逻辑判断，控制程序流程：
指令 功能 支持参数类型
EQU 等于比较 源 A（地址）、源 B（地址 / 常量）
NEQ 不等于比较 源 A（地址）、源 B（地址 / 常量）
LES/LEQ/GRT/GEQ 小于 / 小于等于 / 大于 / 大于等于 源 A（地址）、源 B（地址 / 常量）
MEQ 掩码等于比较 源、掩码（十六进制 / 地址）、参考值
LIM 范围测试 低限、测试值、高限（地址 / 常量）
3. 数学指令（22 条）
涵盖算术运算、数据缩放、三角函数等，支持整数 / 浮点运算：
基础运算：ADD（加）、SUB（减）、MUL（乘）、DIV（除）、DDV（双字除）
数据处理：CLR（清零）、SQR（平方根）、ABS（绝对值）、NEG（取反）、SWP（字节交换）
缩放指令：SCP（带参数缩放）、SCL（数据缩放），支持 4-20mA/0-10V 模拟信号转换
高级运算：RMP（斜坡生成）、CPT（表达式计算）、ASN/ACS/ATN（反三角函数）等，仅 SLC 5/03 及以上支持
4. 数据处理指令（20 条）
用于数据格式转换、传输、存储：

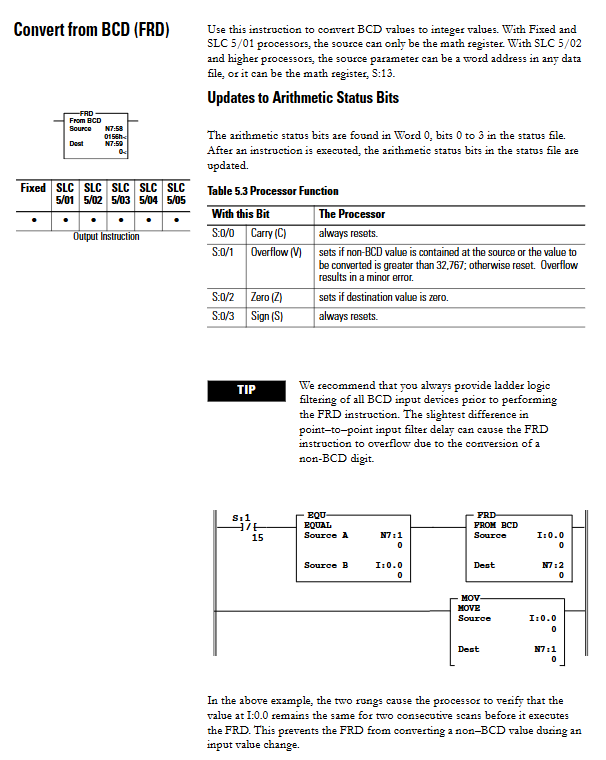

格式转换：TOD（整数转 BCD）、FRD（BCD 转整数）、DEG（弧度转角度）、RAD（角度转弧度）
编码解码：DCD（4 位解码 16 选 1）、ENC（16 位编码 4 位）
文件操作：COP（文件复制）、FLL（文件填充），最大长度 128 字（1 字 / 元素）或 42 元素（3 字 / 元素）
数据传输：MOV（移动）、MVM（掩码移动）、AND/OR/XOR/NOT（位逻辑运算）
堆栈操作：FFL/FFU（FIFO 入栈 / 出栈）、LFL/LFU（LIFO 入栈 / 出栈），支持 128 字堆栈
5. 程序流程指令（10 条）
控制程序执行顺序，优化扫描效率：
跳转指令：JMP（跳转）+ LBL（标签），支持前后跳转，避免死循环触发看门狗超时
子程序指令：JSR（调用）+ SBR（子程序）+ RET（返回），嵌套深度：固定 / SLC 5/01 为 4 级，其余为 8 级
控制区指令：MCR（主控制复位），关闭指定区域非保持型输出
调试指令：TND（临时结束）、SUS（暂停），用于程序调试与故障定位
I/O 刷新指令：IIM（立即输入掩码）、IOM（立即输出掩码）、REF（I/O 刷新），中断扫描更新 I/O
6. 应用特定指令（10 条）
针对特定工业场景设计：
移位指令：BSL（左移）、BSR（右移），支持最大 2048 位 bit 数组
序列器指令：SQO（序列输出）、SQC（序列比较）、SQL（序列加载），控制顺序化机器操作
时间戳指令：RHC（读取高速时钟）、TDF（计算时间差），10μs 精度，支持事件计时
诊断指令：FBC（文件位比较）、DDT（诊断检测），监控设备故障，记录不匹配位
校验指令：RPC（读取程序校验和），验证程序完整性
7. 块传输指令（2 条）
用于远程 I/O 设备数据传输（仅 SLC 5/03 及以上支持）：
指令 功能 关键参数 错误代码
BTR 从远程设备读数据 数据文件、缓冲文件（M0/M1）、控制块 -6（非法长度）、-9（超时）等
BTW 向远程设备写数据 数据文件、缓冲文件（M0/M1）、控制块 -7（通信错误）、-11（无效设备）等
传输能力：最多 32 个块传输缓冲，单次传输 1-64 字，支持 RIO 链路
8. PID 指令
用于温度、压力、液位等过程控制：
控制模式：定时模式（自定义更新速率）、STI 中断模式（与 STI 间隔同步）
核心参数：比例增益 (Kc)、复位时间 (Ti)、速率时间 (Td)、死区 (DB)、输出限制 (CVL/CVH)
输入输出：过程变量 (PV)、设定值 (SP)、控制变量 (CV)，支持 0-16383 缩放范围
功能特性：抗积分饱和、手动 / 自动切换、Feed Forward/Bias 偏移
指令执行与状态位机制
1. 核心状态位（存储于 S:0/0-3）
状态位 标识 功能
进位位 S:0/0 算术运算产生进位时置 1
溢出位 S:0/1 结果超出数据范围时置 1（如整数运算 > 32767）
零位 S:0/2 运算结果为 0 时置 1
符号位 S:0/3 结果为负数时置 1（最高位为 1）
2. 专用状态位
指令通用位：EN（使能， rung 为真时置 1）、DN（完成，操作结束置 1）、ER（错误，异常时置 1）
计时器专用：TT（计时中，累加 < 预设时置 1）
计数器专用：CU（加计数使能）、CD（减计数使能）、OV（溢出）、UN（下溢）
3. 错误处理机制
溢出陷阱位：S:5/0，检测到数学溢出或除零时置 1，需通过 OTU 指令复位避免重大错误（代码 0020）
块传输错误：控制块字 2 存储错误代码（-6 至 - 12），如 - 9 表示传输超时
故障清除：支持自动清除（如上电错误）和手动清除（如程序下载错误）
编程限制与兼容性
1. 处理器型号兼容性
指令类型 支持型号 限制说明
基础指令 全系列 HSC 仅支持固定控制器 24VDC 输入
数学高级指令（SCP/RMP/CPT 等） SLC 5/03 及以上 需 OS302/OS401/OS501 及以上固件
块传输指令 SLC 5/03（OS302）及以上 需 RSLogix 500 v4.10+
PID 指令 全系列 STI 模式仅支持 SLC 5/02 及以上
2. 操作限制
地址范围：位号 0-15，元素号 0-255，文件长度最大 2048 位（bit 数组）
扫描要求：计时器指令需每 2.5 秒扫描一次，避免计时误差；HSC 指令需无条件 rung，避免计数丢失
区域限制：禁止 JMP 指令跳入 MCR 区；MCR 区不可嵌套
数据类型：浮点运算仅支持 SLC 5/03 及以上，负数以二进制补码存储
故障排查与维护
1. 常见故障类型
上电错误：如电源异常、模块未识别，需检查硬件连接
运行错误：如指令参数错误、地址越界，通过错误日志定位
I/O 错误：如 I/O 模块故障、接线错误，通过 I/O 表错误标志（A261）检测
程序错误：如子程序嵌套溢出、MCR 指令不匹配，编译时提示
2. 维护要点
固件升级：OS300/OS400/OS500 系列固件支持功能扩展，需匹配 CX-Programmer 版本
电池维护：关键数据（DM/EM/HR）通过电池备份，需定期检查电池状态
数据备份：通过内存卡执行程序、参数、注释数据备份
故障日志：系统最多存储 20 条错误记录，含错误代码与发生时间
