YOKOGAWA CENTUM CS 3000 集成生产控制系统
时间: 2026-03-31浏览次数：
YOKOGAWA CENTUM CS 3000 集成生产控制系统
YOKOGAWA CENTUM CS 3000 集成生产控制系统
横河电机CENTUM CS 3000 集成生产控制系统及配套ProSafe-RS 安全仪表系统的技术概览手册，核心涵盖系统架构、硬件配置、控制功能、操作监控、工程维护及安全合规等内容；支持石油、化工、制药等多行业大型工厂控制，最大可连接256 个站点、监控100 万点标签，具备 V net/Ethernet 双网络架构、双重冗余设计及 SIL3 安全认证，集成常规控制、高级控制、批量管理等功能，同时提供开放接口与多系统兼容能力，为工厂全生命周期运行提供高效、安全、灵活的解决方案。
系统核心架构与硬件配置
1. 硬件组成与分类
硬件层级 核心设备 关键类型 / 功能
操作监控层 人机接口站（HIS） 控制台型（封闭 / 开放显示）、桌面型；支持多显示器、触摸操作
工程 PC（ENG） 系统组态、维护管理；可与 HIS 共用一台 PC
控制层 现场控制站（FCS） FIO 型（Fieldnetwork I/O）、RIO 型（Remote I/O）、紧凑型；支持双重冗余
安全控制站（SCS） ProSafe-RS 核心设备；单配置达 SIL3，双冗余提升可用性
网络层 V net 10Mbps 实时控制总线；双重冗余，最大扩展 20km
Ethernet 连接 HIS、ENG 及上位机；用于数据文件传输、数据库同步
Fieldbus 支持 FOUNDATION Fieldbus；替代 4-20mA 模拟信号，实现设备双向通信
扩展设备 总线转换器（BCV） 连接不同域或 Yokogawa 旧系统（如 CENTUM-XL）
通信网关（CGW） 链接 V net 与 Ethernet；支持远程广域通信
I/O 模块 FIO（紧凑型）、RIO（螺钉端子）；含模拟 / 数字 / 通信模块
2. 系统规模与冗余设计
系统规模上限：
域数量：最多 16 个，每域支持 64 个站点（HIS 最多 16 个 / 域）
监控标签：基础 10 万点，可扩展至 100 万点
FCS 扩展：单个 FCS 最多连接 9 个 I/O 节点，支持长距离扩展（RIO 最大 20km）
冗余设计：
核心冗余：CPU、电源模块、V net/Ethernet 总线、ESB/ER 总线双重冗余
故障切换：_active/standby 模式，切换无控制中断
数据保护：ECC（错误校正码）内存，防止数据损坏
核心功能特性
1. 控制功能
（1）常规控制功能
调节控制：支持 PID、PI-HLD 采样控制、ON/OFF 控制等，提供自整定功能
顺序控制：通过序列表、逻辑图、SFC（顺序功能图）、SEBOL 语言实现流程控制
计算功能：算术运算、模拟量处理（滤波、积分）、逻辑运算、通用计算块
单元管理：将设备组（如反应器、熔炉）作为单元控制，支持批量生产流程
（2）高级控制功能
先进控制站（APCS）：基于 PC 的高级过程控制，优化生产效率
批量管理（CS Batch 3000）：符合 ISA S88 标准，支持多产品、变批量生产
过程资源管理（PRM）：设备状态监控、维护计划制定、故障预警
ProSafe-RS 安全控制：
安全功能：紧急停车（ESD）、联锁控制、火气保护（F&G）
安全等级：SIL3 认证（IEC 61508），PFD（要求时失效概率）≥10⁻⁴至 < 10⁻³
独立设计：与控制系 y 统物理 / 逻辑分离，同时共享操作环境
2. 操作与监控功能
（1）窗口与可视化
多窗口操作：支持全屏 / 多窗口模式，最多同时显示 5 个操作监控窗口
动态窗口组：可注册常用窗口组合，一键调用；支持面板集（Panel Set）跨 HIS 显示
导航功能：Navigator 窗口（类似 Windows 资源管理器），快速定位设备 / 标签
数据展示：

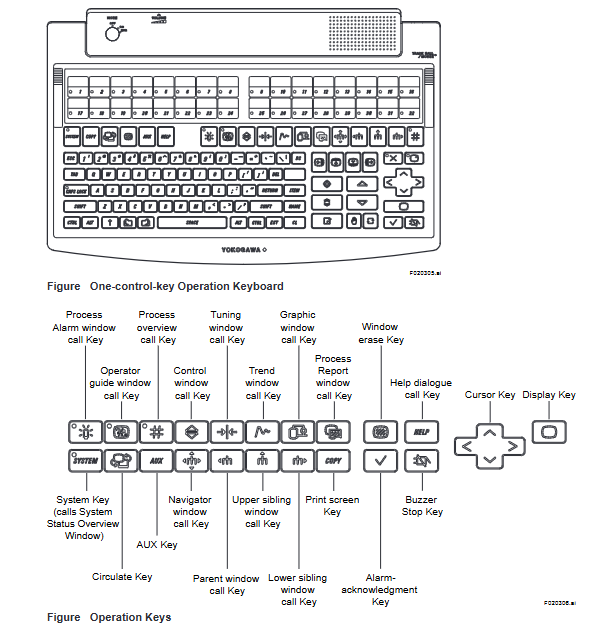

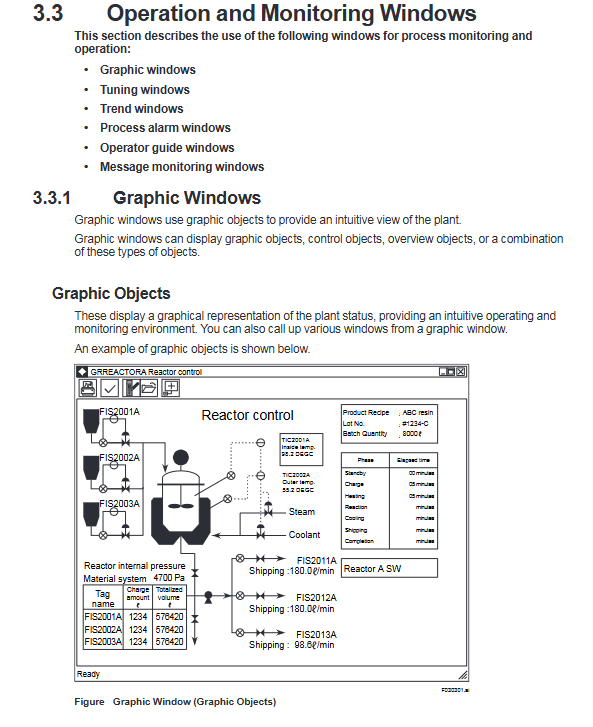

图形窗口：设备流程图、仪表面板（全尺寸 / 半尺寸）、概览对象
趋势窗口：最多 8 条彩色轨迹，支持短期（48 分钟）与长期（20 天）数据
报警处理：5 级优先级报警，支持报警过滤、历史查询、语音提示
（2）辅助功能
多显示器支持：单 PC 连接 2 台显示器，可分别设置全屏 / 多窗口模式
远程操作：Windows 远程桌面、Web 监控（HTML/Java Applet）、VTSPortal 门户
数据导出：支持 Excel 报表生成、历史数据归档、外部记录仪输出
3. 工程与维护功能
（1）工程组态
并发工程：多工程师通过网络共享数据库，并行开发
虚拟测试：无需 FCS 硬件，在 PC 上模拟控制逻辑与流程
数据复用：工程数据可跨项目 / 站点复用，支持标准模板
文档自动生成：自动输出系统组态报告、标签清单、图形窗口文档
（2）维护与诊断
设备管理：PRM 工具提供设备导航、维护计划、故障定位
远程维护：通过公用网络连接 Yokogawa 服务端，实现远程诊断
故障排查：系统报警窗口、FCS/SCS 状态显示、错误日志（最多 20 条）
在线维护：支持在线修改控制逻辑，不影响其他功能运行
4. 通信与兼容性
开放接口：
OPC DA/A&E：支持上位机（ERP/MES）访问过程数据与报警
Web 服务：通过浏览器监控图形 / 趋势窗口
第三方兼容：支持 Modbus、PROFIBUS-DPV1、FOUNDATION Fieldbus
系统对接：
与 Yokogawa 旧系统：CENTUM CS、CENTUM-XL、μXL 等，通过 BCV/CGW 连接
与第三方设备：PLC（OMRON、Siemens、Rockwell）、分析仪、ITV 摄像头
数据传输：支持跨域通信（最多 8 级）、长距离扩展（光纤 / 总线中继器）
关键技术参数
1. FCS 核心性能
性能指标 规格范围
I/O 点数 FIO 型：最多 5120 点；RIO 型：支持远程分布式部署
扫描周期 基本控制周期：最小 10ms；高级控制：可配置
程序容量 最大 250K 步（依型号）
数据内存 DM 区 32K 字 + EM 区 32K 字 ×13（最大 448K 字）
通信端口 内置 RS-232C、外围端口；可扩展至 36 个串行端口
2. 网络参数
V net：10Mbps 速率，双冗余，最大传输距离 185m（YCB141 电缆）/500m（YCB111 电缆），可通过中继器扩展至 20km
Ethernet：支持 10BASE-T/100BASE-TX，用于 HIS - 上位机数据传输、文件共享
Fieldbus：FOUNDATION Fieldbus H1（31.25kbps），支持 32 个设备 / 段
3. 环境与安全参数
工作温度：标准型 0~55℃，宽温型 - 20~70℃
湿度：10%-90%（无冷凝）
安全认证：CE（EMC/LVD）、C-Tick、TÜV SIL3、ABS/BV 船级社认证
电源要求：AC 100-240V，DC 24V（部分模块）
安全与合规
1. 安全机制
硬件安全：双重冗余设计，故障自动切换；I/O 模块故障时支持输出保持 / 预设值
软件安全：用户权限分级（S1/S2/S3/U1-U7），支持功能块级 / 窗口级权限控制
安全回路：ProSafe-RS 的安全回路独立于控制回路，支持故障检测（断线 / 短路）
操作保护：关键操作需确认，操作日志全程记录，支持审计追踪
2. 合规要求
功能安全：ProSafe-RS 符合 IEC 61508（SIL3）、IEC 61511、ISA S84.00.01
数据合规：支持 FDA 21 CFR Part 11，提供电子签名、数据完整性保护、历史记录永久保存
电磁兼容：符合 EN 55011 Group 1 Class A、EN 61000 系列标准
低电压指令：符合 EN 61010-1，确保操作人员安全
