OMRON SYSMAC CS 系列 CS1G/H-CPUH 可编程控制器
时间: 2026-03-31浏览次数：
OMRON SYSMAC CS 系列 CS1G/H-CPUH 可编程控制器
OMRON SYSMAC CS 系列 CS1G/H-CPUH 可编程控制器
OMRON SYSMAC CS 系列 CS1G/H-CPUH 可编程控制器的操作手册，核心涵盖产品规格、系统配置、单元版本管理、功能特性、安装维护及安全规范等内容；重点突出了 CPU 单元不同版本（2.0 及以上）的功能升级（如扩展密码保护、在线编辑功能块等），支持梯形图、SFC、ST 等多种编程方式，最大 I/O 点数达5120 点、程序容量最高250K 步，同时明确了系统安装、接线、故障排查的操作规范及 EC 指令合规要求，为设备的安全高效运行提供全面指导。
产品核心规格
1. 关键性能参数
项目 规格范围 代表型号（CS1H-CPU67H）
I/O 点数 960-5120 点 5120 点
程序容量 10K-250K 步 250K 步
数据内存 64K-448K 字（DM+EM） 448K 字（DM32K+EM32K×13）
基本指令执行时间 0.02-0.04μs 0.02μs
中断任务数量 256 个（含 4 类中断） 支持电源 OFF、定时、I/O、外部中断
通信端口 内置外围端口、RS-232C 端口 可扩展至 36 个串行端口
2. 编程与控制能力
编程方式：支持梯形图、SFC（顺序功能图）、ST（结构化文本）、助记符 4 种方式，兼容 C200H 等早期 PLC 程序。
任务管理：最多支持 288 个任务（32 个循环任务 + 256 个中断任务），支持任务单独下载 / 上传（Ver.2.0+）。
数据处理：提供文本字符串处理、表格数据运算（MAX/MIN/SUM 等）、双精度浮点运算、数据追溯功能，支持二进制 / BCD 格式切换。
单元版本管理
1. 版本标识与确认
标识位置：产品铭牌上批号右侧标注（如 “Ver.3.0”），2003 年 11 月 4 日前生产的部分型号无版本标识（Pre-Ver.2.0）。
确认方式：通过 CX-Programmer（4.0 及以上）的 “PLC 信息” 或 “单元制造信息” 查询，3.3 及以下版本不支持。
2. 主要版本功能升级
单元版本 核心新增功能 所需 CX-Programmer 版本
Ver.4.1+ 1. 扩展密码保护（UM / 任务级）；2. 5 次密码错误后锁定 2 小时；3. 生产批号辅助区域通知 9.6+
Ver.4.0+ 1. 功能块在线编辑；2. 功能块支持输入输出变量；3. 功能块字符串支持；4. ST/SFC 语言用于任务程序 7.0+（7.2 + 支持更多功能）
Ver.3.0+ 1. 函数块（FB）支持（符合 IEC 61131-3）；2. 串行网关（FINS→CompoWay/F）；3. 注释内存（内置闪存）；4. 新增 TXDU/RXDU 等指令 5.0+
Ver.2.0+ 1. 单独任务下载 / 上传；2. 密码读保护（任务级）；3. 8 级网络通信；4. 无 I/O 表在线网络连接 4.0+
3. 版本兼容性
高版本单元支持的功能（如 Ver.4.0 的在线编辑 FB）无法在低版本单元（如 Ver.3.0）上运行，程序下载时会报错。
低版本 CX-Programmer 无法识别高版本单元的新增功能，需匹配对应版本软件（如 Ver.4.1 单元需 CX-Programmer 9.6+）。
系统配置
1. 基础架构

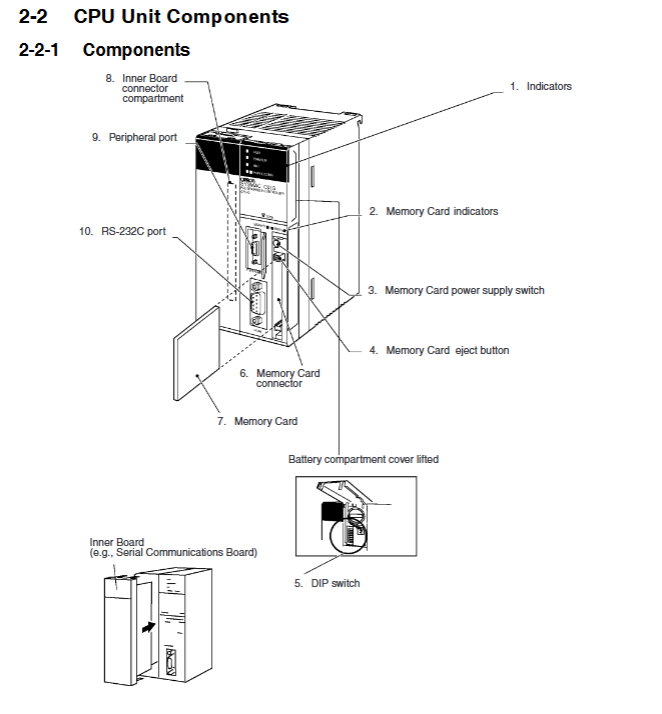

CPU 机架：包含 CPU 单元、电源单元、CPU 背板（2/3/5/8/10 槽），可安装基本 I/O 单元、特殊 I/O 单元、CPU 总线单元，支持内存卡扩展。
扩展机架：最多连接 7 个，分为 CS 系列扩展机架、C200H 扩展 I/O 机架、长距离扩展机架（单系列 50m，双系列 100m）。
远程 I/O 从机架：通过 SYSMAC BUS 连接，最多 8 个从机架，支持基本 I/O 单元、C200H 特殊 I/O 单元。
2. 单元类型与连接限制
单元类型 示例型号 最大安装数量 可安装机架
基本 I/O 单元 CS1W-ID211（DC 输入） 80 个（80 槽限制） CPU 机架、CS 系列扩展机架
特殊 I/O 单元 CS1W-MAD44（模拟 I/O） 89 个（含 C200H 型号） CPU 机架、CS 系列扩展机架
CPU 总线单元 CS1W-ETN21（以太网单元） 16 个 CPU 机架、CS 系列扩展机架
核心功能特性
1. 编程与调试
结构化编程：支持任务划分、符号定义（全局 / 局部）、函数块复用，简化多人员并行开发与维护。
在线编辑：Ver.4.0 + 支持功能块在线编辑，Ver.2.0 + 支持多段程序在线修改，减少停机时间。
故障模拟：通过 FAL (006)/FALS (007) 指令模拟非致命 / 致命错误，辅助系统调试。
2. 通信功能
多协议支持：支持 Host Link、NT Link、Protocol Macro 等协议，可连接编程设备、触摸屏、上位机、标准串行设备。
跨网络通信：Ver.2.0 + 支持最多 8 级网络通信（Controller Link/Ethernet），支持远程编程与监控。
端口扩展：通过串行通信板 / 单元扩展端口，最多 36 个串行端口，支持不同协议宏分配。
3. 安全与保护
程序保护：支持密码保护（整机 / 任务级）、禁止程序备份、FINS 命令写保护（指定节点允许写入）。
数据保护：用户程序与参数自动备份至闪存（电池 - free 运行），关键数据（DM/EM/HR）通过电池备份，电池错误时触发 A40204 标志。
安全操作：输出 OFF 位（A50015）可关闭所有输出，IOM 保持位（A50012）可保持 I/O 内存状态。
安装与维护
1. 安装要求
环境条件：温度 0-55℃，湿度 10%-90%（无冷凝），无阳光直射、腐蚀性气体、粉尘、振动。
接地要求：接地电阻≤100Ω，电源单元 LG 与 GR 端子需分开（耐压测试时）。
接线规范：使用压接端子，螺丝紧固扭矩符合要求，避免线屑进入单元，强电与弱电线路分离。
2. 维护要点

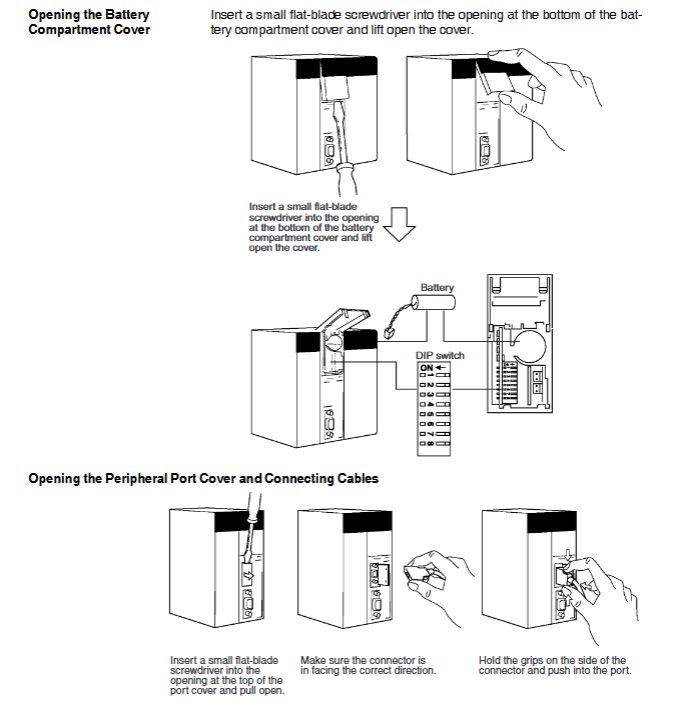

电池更换：标配 CS1W-BAT01 电池，需定期检查，电池错误时及时更换。
电源单元：C200HW-PA204C 等型号支持更换通知功能，剩余 6 个月寿命时报警。
故障排查：错误日志存储最多 20 条错误（含代码、时间），通过 I/O 表错误标志（A261）定位 I/O 配置问题。
七、安全规范
警示等级：文档采用三级警示（DANGER/WARNING/Caution），明确断电操作、防触电、防短路等要求。
外部安全电路：必须在外部配置急停、联锁、限位电路，应对 PLC 自诊断无法检测的故障。
网络安全：安装杀毒软件、防火墙，限制网络访问，使用 VPN 远程连接，定期备份数据。
