MEGGITT VM600机械保护系统（MPS）
时间: 2026-03-30浏览次数：
MEGGITT VM600机械保护系统（MPS）
MEGGITT VM600机械保护系统（MPS）
Meggitt 公司推出的VM600 机械保护系统（MPS） ，该系统基于 19" 机架（1U 或 6U），核心由MPC4/AMC8 处理卡与对应 IOC4T/IOC8T 输入输出卡 组成，支持振动、温度等参数监测，具备报警阈值设置、热插拔、网络通信等功能，适用于发电、石化等行业旋转机械保护，手册同时涵盖系统安装、配置、维护及安全操作等关键内容。
系统核心组成
机架类型
ABE04x：19"×6U 机架，支持最多 21 个 VME 槽位，可安装双 RPS6U 电源，兼容 MPS 与 CMS 混合配置

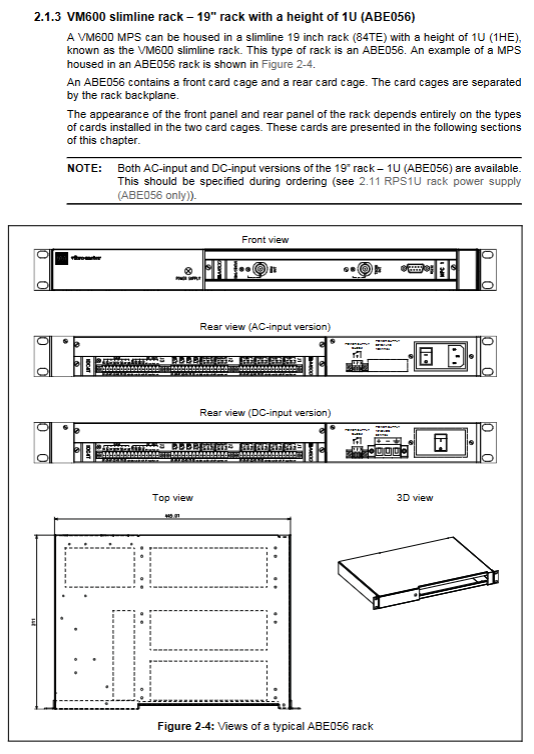

ABE056：19"×1U slimline 机架，支持 1-2 个处理卡，适配 RPS1U 电源
核心卡件
MPC4 系列：机械保护卡，含标准版、独立电路版、SIL 安全版，支持 4 个测量通道 + 2 个转速通道，仅 MPC4SIL 无 VME 接口
AMC8 卡：模拟监测卡，支持 8 个测量通道，专注温度、流量等准静态参数

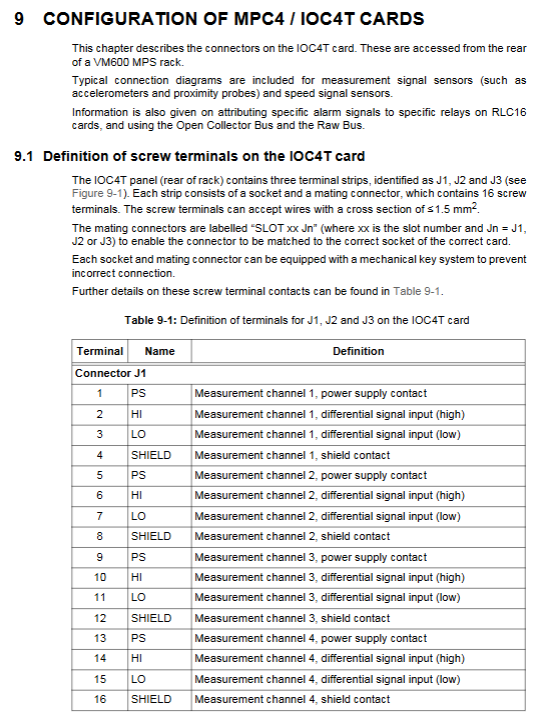

配套 IO 卡：IOC4T（MPC4 专用）、IOC8T（AMC8 专用），提供端子接线、继电器输出
辅助卡件：RLC16（16 路继电器）、IRC4（8 路智能继电器）、CPUM/IOCN（网络控制卡，支持以太网 / RS-485 通信）
电源模块
RPS6U：ABE04x 专用，分 300W（旧版）/330W（新版），支持 AC/DC 输入，可双电源冗余
RPS1U：ABE056 专用，支持 AC/DC 输入，内置电源检测继电器
系统功能与特性
监测与处理能力
监测参数：振动（绝对 / 相对）、温度、压力、转速、偏心度、轴膨胀等
处理模式：18 种核心模式（如宽带绝对轴承振动、窄带固定频率监测等），MPC4SIL 仅支持部分模式（见表 7-1）
整流方式：RMS、均值、峰值、峰 - 峰值等，支持模拟 / 数字积分
报警与保护
报警级别：Alert+/-、Danger+/- 四档阈值，支持0.1-5.0 倍自适应系数
报警配置：可设置3 秒延时、滞回值，支持逻辑组合（AND/OR/ 投票逻辑）
特殊功能：Danger Bypass（危险旁路）、Trip Multiply（跳闸倍增）、通道抑制
通信与配置
独立机架：通过 RS-232 逐卡配置
网络机架：通过 CPUM/IOCN 实现以太网 "一键配置"，支持 Modbus TCP/RTU
数据输出：4-20mA 电流信号或 0-10V 电压信号，支持原始信号输出（BNC 接口）
安全与可靠性
防护特性：接地保护、过流保护、防静电（ESD）防护
热插拔：支持卡件热插拔，更换时不中断系统运行
冗余设计：双电源冗余、外部主电源冗余
安装与配置规范
安装要求
通风：ABE04x 机架上下预留≥50mm 空间，ABE056 预留≥20mm，高温环境需强制通风
槽位分配：MPC4/AMC8 需与对应 IO 卡前后对齐安装，RPS6U 占用 3 个连续槽位
接线：线缆截面≤1.5mm²，需符合国家电气规范，机架必须接地
配置要点
卡件编码： rear 卡通过微动开关设置 4 位二进制槽位码，错误则 SLOT ERROR LED 红灯亮起
接地选项：支持机壳接地与 VME 接地连接，IOC4T 提供传感器屏蔽接地配置
软件支持：需使用 VM600 MPS1/MPS2 软件，IRC4 需专用配置工具
维护与支持
故障排查：通过 LED 指示灯状态（DIAG/STATUS、通道 LED）定位故障，支持 BITE 自检
长期存储：需拆除电源模块，存储温度范围 - 20℃~+60℃
服务支持：产品需从原厂或授权经销商采购以保障质保，提供报废处理指引
适用场景
行业领域：发电、石油、石化、 marine 等
监测对象：涡轮机、发电机、压缩机等旋转机械
核心价值：预防设备故障，保障机械运行安全
