ibaDeskline SAS 工业计算机
时间: 2026-03-30浏览次数：
ibaDeskline SAS 工业计算机
ibaDeskline SAS 工业计算机
产品基础信息
产品定位：ibaDeskline SAS 是专为工业场景设计的高性能塔式计算机，核心用于工业系统调试、测量数据记录与分析，兼容 iba 全系列专业软件，具备高稳定性、可扩展性和冗余设计，适用于对设备可靠性要求较高的工业环境。
型号差异：
| 型号 | 处理器 | 内存 | 扩展插槽 | 显卡 | USB 接口配置 |
| ibaDeskline SAS | Xeon E3 | 8GB DDR3 | 1×PCIe x16（SAS-RAID 控制器）+5×PCIe（iba 测量卡） | Intel P4600/P4700 | 背部 2×USB2.0+4×USB3.0、顶部 2×USB3.0、内置 1×USB（加密狗） |
| ibaDeskline SAS PCI | Core 2 Quad Q9400 | 8GB DDR2 | 1×PCIe x16（SAS-RAID 控制器）+1×PCIe x4（可选专用显卡）+5×PCI（iba 测量卡） | Intel GMA 3100 | 背部 6×USB2.0、顶部 4×USB2.0、内置 1×USB（加密狗） |
核心优势：支持 RAID 冗余存储和冗余电源，硬盘可热插拔更换，具备温度和电源故障监测功能，预装工业级操作系统，兼容 iba 专业软件，满足工业场景的高可靠性和扩展性需求。
核心硬件与功能特性
硬件配置
类别 具体参数
处理器 ibaDeskline SAS：Xeon E3；ibaDeskline SAS PCI：Core 2 Quad Q9400
内存 ibaDeskline SAS：8GB DDR3-RAM；ibaDeskline SAS PCI：8GB DDR2-RAM
存储 标配 1×300GB SAS 硬盘，可扩展至 7 块硬盘；支持 SSD 升级（480GB 企业级 SAS SSD）
网络 2×1Gbit/s 以太网接口（10/100/1000Mbps 自适应）
音频 ibaDeskline SAS：7.1 声道 HD 音频；ibaDeskline SAS PCI：5.1 声道 HD 音频
视频输出 ibaDeskline SAS：1×VGA+1×HDMI/DVI；ibaDeskline SAS PCI：1×VGA（可选专用显卡扩展）
电源 标准款：90-264V AC/110-374V DC，最大 400W；
RAID 款：100-240V AC，冗余 500W（双电源模块）
核心功能
存储冗余：支持 RAID 1（镜像）和 RAID 6（分布式校验）升级，通过专用升级套件（RAID 1：43.000370；RAID 6：43.000371）实现，硬盘可热插拔更换；
故障监测：可选 ibaOut-Temp（订单号 11.110001）和 ibaOut-State（订单号 11.110002）监测卡，实时监测温度和电源状态，通过 LED 和继电器 / 针脚输出错误信号；
系统恢复：配备 Recovery DVD，可快速安装操作系统及硬件驱动，支持 Windows Embedded Standard 7 和 Windows Server 2008/2012（R2）；
扩展灵活：支持安装 iba 测量卡、专用显卡（NVIDIA Quadro，PCIe x1 接口）等扩展硬件，满足不同工业应用需求；
多语言支持：操作系统预装 6 种语言（英语、法语、德语、意大利语、西班牙语、俄语），可后续添加其他语言。
安装与系统配置
安装要求
安装表面：水平、防滑、无振动，如工作台或机架；
空间要求：设备背部预留≥150mm 散热空间，确保空气流通；
环境要求：工作温度 0-55℃，避免灰尘、潮湿和腐蚀性气体；
电源要求：连接带接地的电源插座，建议使用带过压保护的接线板或 UPS。

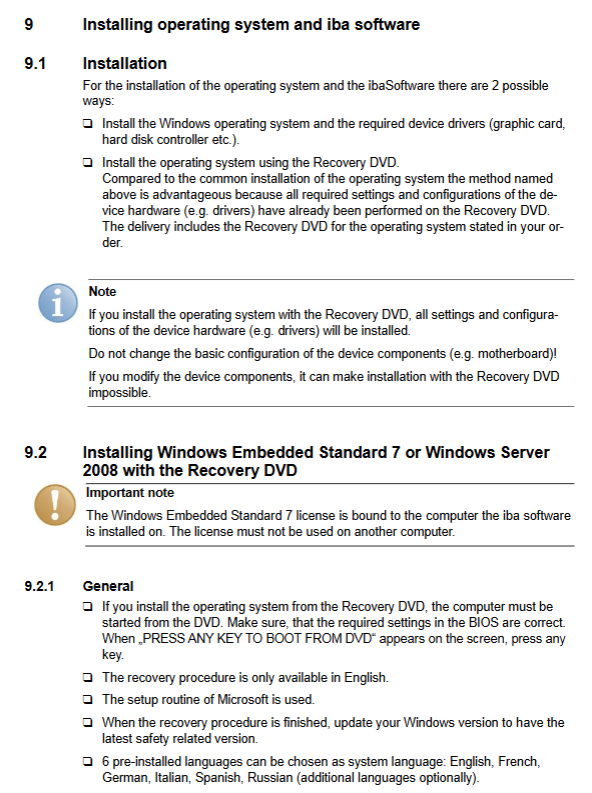

系统安装（通过 Recovery DVD）
插入 Recovery DVD，设置 BIOS 从 DVD 启动，出现 “PRESS ANY KEY TO BOOT FROM DVD” 时按任意键；
选择系统语言（支持 6 种语言）、时间格式和键盘布局；
输入产品密钥（Windows Server 2008/2012 需输入，Windows Embedded Standard 7 无需）；
分区配置（6 种方式可选）：
方式 1：新硬盘全部分配为系统盘；
方式 2：新硬盘分区后安装系统；
方式 3/4：在已有系统的硬盘上恢复对应操作系统；
方式 5/6：替换原有操作系统（如 Win7 换 Server 2008）；
完成安装：系统自动复制文件并重启 2 次，全程约 30-40 分钟。
硬件扩展安装
安全前提：关闭设备电源→拔掉电源线→等待组件冷却→释放静电（触摸接地金属）；
打开侧面板：松开设备背部固定侧面板的 2 颗螺丝→向后推动侧面板→向上抬起取下；
安装扩展硬件：
扩展卡（PCIe/PCI）：插入对应插槽并固定卡扣；
硬盘：安装至硬盘支架，连接数据线和电源线；
专用显卡（仅 ibaDeskline SAS PCI）：插入预留的 PCIe x4 插槽，连接 DVI/VGA 适配器；
恢复设备：重新安装侧面板并拧紧螺丝→连接电源线和外设。
设备结构与监测元件
外观与内部结构
正面：内置光驱（带写入功能）、硬盘插槽（支持 1-7 块硬盘）；
顶部：USB 接口（依型号分 2.0/3.0）、耳机 / 麦克风接口、电源键、复位键；
背部：电源开关和插座、网络接口、USB 接口、视频输出接口、扩展插槽、接地端子；
故障监测元件
监测卡型号 核心功能 接口规格 输出特性
ibaOut-Temp 监测温度和电源状态，双继电器输出 2 针连接器 电源故障 / 断电：POWER 开关闭合；
温度正常：双开关均断开；
超温：TEMP 开关闭合；
触点容量：60V/400mA
ibaOut-State 监测温度和电源状态，区分错误类型 6 针连接器 通过不同针脚组合输出电源故障、超温等状态；
触点容量：220V DC/300mA
维护与故障处理

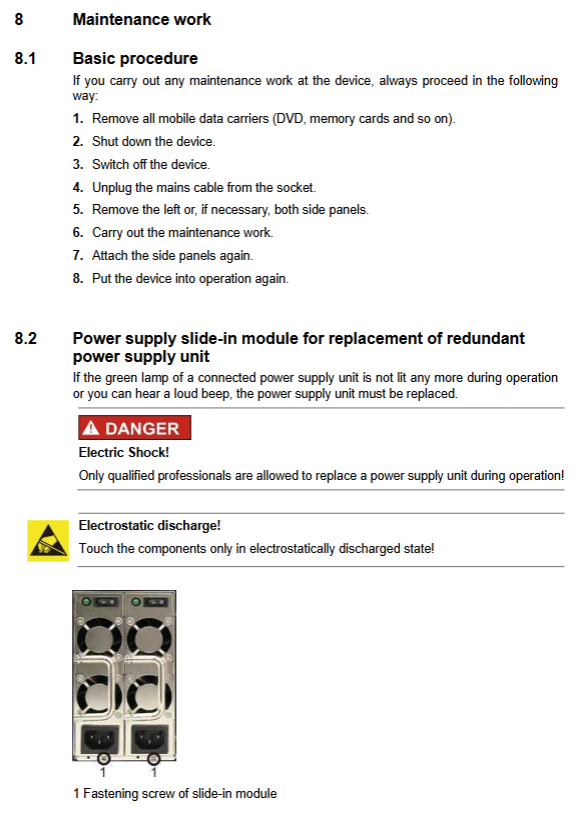

常规维护流程
移除所有移动存储介质（DVD、存储卡等）；
关闭操作系统→关闭设备电源→拔掉电源线；
取下侧面板（左侧或双侧）；
执行维护操作（清理灰尘、检查风扇、更换部件）；
重新安装侧面板→连接电源线→开机测试。
电源更换（冗余款）
故障判断：电源模块绿色指示灯熄灭或设备发出蜂鸣警报；
更换步骤：松开电源模块的固定螺丝→直接拔出故障模块→插入同型号新模块→拧紧固定螺丝（支持热插拔，无需关机）。
RAID 系统恢复（硬盘故障）
故障判断：设备蜂鸣警报，maxView Storage Manager 中未显示故障硬盘；
恢复步骤：
热插拔更换故障硬盘（仅 qualified professionals 可操作）；
启动 maxView Storage Manager，使用管理员账号（administrator/xadmin）登录；
选中新硬盘→点击 “Initialize” 初始化→点击 “Spare Management”→选择 “Global”（全局热备盘）→确认完成；
查看 “Tasks” 栏监控重建进度，完成后关闭软件即可。
技术参数汇总
类别 具体指标

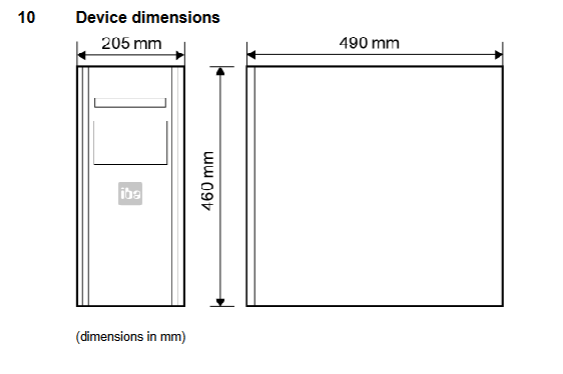

物理参数 尺寸：460mm（高）×205mm（宽）×490mm（深）；
重量：标准款 16kg、RAID 1 款 19kg、RAID 6 款 20kg（含包装 / 文档）
电气参数 供电：标准款 90-264V AC/110-374V DC（47-63Hz），最大 400W；
RAID 款 100-240V AC（47-63Hz），冗余 500W；
风扇电流：40-400mA
环境参数 工作温度：0-55℃；存储 / 运输温度：-25-70℃；
湿度：DIN 40040 Class F（无凝露）；防护等级：IP20
扩展参数 硬盘扩展：1-7 块 SAS 硬盘（300GB/600GB/900GB 可选），支持 SSD 升级；
插槽扩展：PCIe x16/x4/x1、PCI（依型号）
