IbaDAQ-C Compact Device for Independent Data Acquisition独立数据采集紧凑型设备
时间: 2026-03-30浏览次数：
IbaDAQ-C Compact Device for Independent Data Acquisition独立数据采集紧凑型设备
ibaDAQ-C 独立数据采集紧凑型设备
产品基础信息
产品定位：ibaDAQ-C 是一款集成完整数据采集与记录功能的紧凑型设备，无需额外计算机即可独立运行，专为工业控制箱、测试台、起重机等空间受限场景设计，核心用于移动测量、设备启动调试、故障排查及过程参数计算。
型号差异：
| 订单号 | 处理器 | RAM | SSD | 备注 |
| 10.170002 | Intel Atom E3845（1.91GHz） | 4GB | 128GB（SN<500）/512GB（SN≥500） | 基础款 |
| 10.170032 | Intel Atom E3950（1.6GHz） | 8GB | 512GB | 高配款 |
| 10.170042 | Intel Atom E3845（1.91GHz） | 4GB | 512GB | 定制款 |
核心优势：一体化设计（集成 CPU / 存储 / 软件）、双以太网隔离（IT / 过程网络分离）、多配置方式灵活、支持云连接与多协议兼容，MTBF 长达 18 年，稳定性突出。
核心硬件与功能特性
硬件配置
类别 具体参数
处理器 Intel Atom E3845（1.91GHz）或 E3950（1.6GHz），四核
内存与存储 RAM：4GB 或 8GB；SSD：128GB/512GB（固态硬盘，无机械部件）
时钟与同步 3V CR2032 电池备份（可热更换），支持 NTP、PtP、IEC 1131 时间同步
供电 24V DC±10%（无稳压），最大电流 1A；功耗：单设备最大 11W，带外设最大 18W
3.2.2 接口资源
接口标识 类型 核心参数 功能
X21/X22 以太网 1Gbit/s，RJ45 接头 双独立接口，支持网络隔离，可连接 PLC / 云 / 客户端
X24 USB3.0 最高 5Gbit/s 连接高速存储设备、适配器
X25 USB2.0 480Mbit/s 连接键盘、鼠标等外设
X26 DisplayPort - 连接显示器，支持 VGA/HDMI/DVI 适配器
X5 数字输入 1 路，电气隔离，±60V 耐压，切换阈值 > 4V 接收 UPS 触发信号，实现安全关机
X14 电源接口 3 针弹簧端子，Pin1=+24V、Pin2=0V、Pin3 = 接地 设备供电，需严格区分正负极
X30 电池仓 3V CR2032 电池 时钟备份，可热更换
核心功能
独立数据采集：内置 ibaPDA 系统，支持 64 路信号采集（可扩展至 1024 路），无需依赖外部计算机；
双网络隔离：2 路以太网接口可分别接入 IT 网络和过程网络，实现数据存储与现场通信分离；
云连接能力：含 ibaPDA-Data-Store-MindSphere-16 许可，支持 16 路信号直接写入 MindSphere 云平台；
多协议兼容：内置 MQTT 协议许可（16 路信号流）、OPC UA Server，兼容 12 种品牌 PLC 系统（via ibaPDA-PLC-Xplorer）；
灵活配置方式：支持本地（显示器 + 键盘 + 鼠标）、远程桌面（Windows MSTSC）、ibaPDA 客户端三种配置模式。
系统要求与安装规范
系统要求
硬件要求：配置时需显示器（支持 DisplayPort 或适配器）、键盘 / 鼠标，或安装 ibaPDA 客户端的计算机；可选 USB-WLAN/RJ45 适配器扩展网络；
软件要求：设备预装 Windows 10 IoT Enterprise LTS 系统、ibaPDA 8.1.1 及以上版本；客户端需安装对应版本 ibaPDA；
环境要求：工作温度 - 25~70℃，存储温度 - 25~70℃，湿度 5%-95%（无凝露），防护等级 IP20，安装高度无限制。

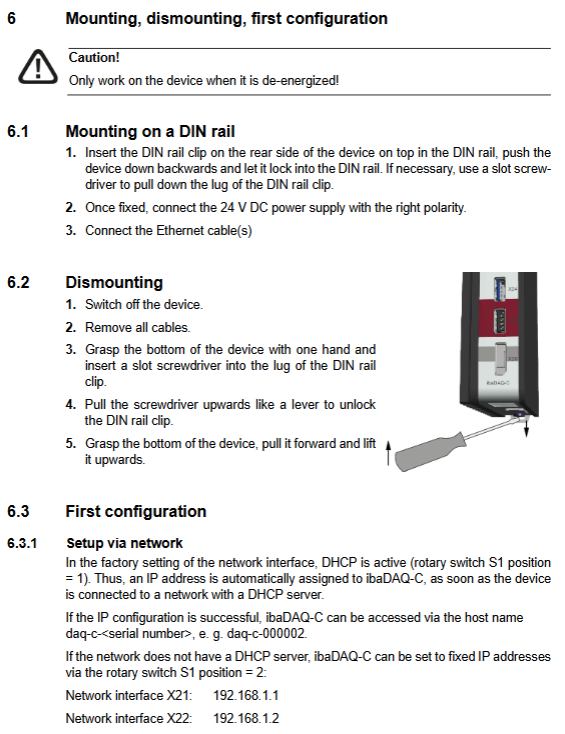

安装与拆卸
安装步骤：
将设备背部 DIN 导轨卡扣对准导轨上方，向下按压至锁定（必要时用螺丝刀辅助）；
按 Pin1=+24V、Pin2=0V、Pin3 = 接地连接电源，确保极性正确；
连接以太网、USB 等外设线缆，上下预留≥2cm 散热空间。
拆卸步骤：
关闭设备电源，断开所有外部线缆；
用螺丝刀撬动底部导轨卡扣解锁，向前拉动设备并向上抬起，脱离导轨。
配置与操作指南
初始配置方式
配置方式 操作步骤 适用场景
本地配置 1. 连接显示器、键盘、鼠标；
2. 开机自动登录 “daq” 用户（密码 daq）；
3. 从 Windows 开始菜单启动 ibaPDA 无网络环境，现场快速配置
远程桌面 1. 设备接入网络（DHCP 自动获取 IP）；
2. 客户端按 “Windows+R” 输入 “mstsc”；
3. 输入主机名（daq-c-<序列号>）或 IP，登录账号密码 远程便捷配置，无需现场操作
ibaPDA 客户端 1. 客户端安装 ibaPDA；
2. 启动后选择 “Select server”，输入设备 IP / 主机名；
3. 匹配版本后连接，通过 I/O Manager 配置 专业配置，需批量管理设备
网络配置（核心操作）
旋转开关 S1 设置：
位置 1（默认）：X21/X22 均启用 DHCP，自动获取 IP；
位置 2：固定 IP（X21=192.168.1.1，X22=192.168.1.2），仅适用于点对点连接；
位置 0：自定义配置，可在 ibaPDA 中分别设置 X21/X22 的 DHCP / 固定 IP。
自定义网络配置步骤：
S1 设为 1，通过 ibaPDA 客户端连接设备；
S1 切换至 0，在 ibaPDA I/O Manager 的 “Info” 标签中配置；
勾选 “Use DHCP” 或手动输入 IP / 子网掩码，点击 “Apply settings” 生效。
状态 LED 说明
LED 名称 颜色 状态 含义
Run 绿色 闪烁 设备就绪
常亮 开机 / 关机中
熄灭 无电源或硬件故障
PDA 黄色 闪烁 正在更新
常亮 ibaPDA 服务器运行中
Error 红色 常亮 硬件故障（需联系支持）
熄灭 无故障
Lic 绿色 常亮 许可证正常
黄色 演示许可证生效
红色 无许可证或加密狗异常
Dat 绿色 常亮 数据记录中
黄色 等待启动触发
红色 记录中断 / 停止
PDA1/PDA2 绿 / 黄 / 红 常亮 用户自定义信号状态（ibaPDA 中配置）
软件与协议支持
预装软件与许可证
许可证名称 功能描述
ibaPDA 基础许可 64 路信号采集 / 记录，可扩展至 1024 路
ibaPDA-Interface-MQTT MQTT 协议通信接口
ibaPDA-PLC-Xplorer 兼容 12 种品牌 PLC（S7/AB/ABB 等）
ibaPDA-OPC-UAServer+ 高级 OPC UA 服务器，支持所有 ibaPDA 信号访问
ibaPDA-Data-Store-MindSphere-16 16 路信号写入 MindSphere 云
ibaPDA-Data-Store-MQTT-16 16 路信号通过 MQTT 流式传输
兼容 PLC 系统
涵盖 SIMATIC S7、Allen-Bradley、ABB AC 800M/PEC、B&R、Bachmann M1、CODESYS-based、ControlLogix、Mitsubishi MELSEC、OMRON、SIGMATEK、Beckhoff TwinCAT 等 12 种主流系统。
技术参数汇总
类别 具体指标
物理参数 尺寸：34×203×141mm；重量：1.0kg（含包装 / 文档）；安装方式：DIN 导轨垂直
电气参数 供电：24V DC±10%，最大 1A；功耗：11W（单设备）、18W（带外设）
数字输入 数量：1 路；隔离等级：电气隔离；耐压：±60V；切换阈值：>4V；输入电流：1mA 恒定；延迟：约 50µs
环境参数 工作温度：-25~70℃；湿度：5%-95%（无凝露）；防护等级：IP20
可靠性 MTBF：164620 小时（约 18 年，按 Telcordia 3 SR232 标准）
认证标准 EMC：IEC 61326-1；FCC：Part 15 Class A
