ibaFOB-io-ExpressCard 光纤接口卡
时间: 2026-03-30浏览次数：
ibaFOB-io-ExpressCard 光纤接口卡
ibaFOB-io-ExpressCard 光纤接口卡
产品基础信息
产品定位：ibaFOB-io-ExpressCard 是 iba FOB-D 系列光纤接口卡的笔记本专用型号，专为移动测量场景设计，提供高速光纤通信接口，可替代传统 ibaCom-PCMCIA-F+FO 适配器组合，性能对标 ibaFOB-io-D 桌面卡。
型号差异：
ibaFOB-io-ExpressCard/54（订单号 11.117000）：适配 ExpressCard/54 插槽，尺寸 126×54×5/20mm；
ibaFOB-io-ExpressCard/34（订单号 11.117001）：适配 ExpressCard/34 或 54 插槽，尺寸 126×34×5/20mm；
两者功能完全一致，仅物理尺寸不同。
核心优势：支持热插拔和即插即用，通过 DMA 技术减少 CPU 占用，兼容新旧 iba 现场设备，满足工业移动测量的高机动性和高精度需求。
核心技术特性
通信协议与传输性能
协议类型 传输速率 最大信号数量 最小采样时间 典型应用设备
ibaNet 2Mbit/s 2Mbit/s 32INT+32 数字 ≥1ms 旧款 ibaPADU16/32（S/N<1000）
ibaNet 3.3Mbit/s 3.3Mbit/s 64INT/REAL+64 数字 ≥1ms ibaPADU8/16/32、ibaLink-SM-64-i-o
ibaNet 5Mbit/s 5Mbit/s 8INT+8 数字 ≥40µs ibaPADU-8-M/ICP、SIMATIC TDC LO5
ibaNet 32Mbit/s 32Mbit/s 128INT+128 数字 / 512REAL+512 数字 ≥50µs/≥800µs SIMATIC TDC LO6、ABB AC 800PEC
32Mbit Flex 可变速率 72 字节（25µs）/3147 字节（1ms） ≥10µs ibaPADU-S-IT 系列
核心功能
DMA 技术：直接内存访问，测量数据跳过 CPU 直接写入电脑内存，显著降低 CPU 负载，提升数据传输效率；
协议自动识别：卡片可自动检测光纤输入数据流的 ibaNet 协议版本，无需手动配置；
状态监测：4 个 LED 实时显示卡片运行状态、链路协议类型、信号接收情况及故障信息；
看门狗功能：启用后若数据采集中断超过 2 秒，将生成报警报文，所有输出值设为 0，红色 LED 点亮提示。
系统要求
硬件要求
类别 具体要求
笔记本配置 IBM 兼容笔记本，Pentium IV 3GHz 及以上处理器，512MB 及以上内存
插槽规格 ExpressCard/34 或 54 插槽（34mm 型号兼容两种插槽，54mm 仅兼容 54mm 插槽）
光纤要求 62.5/125µm 光纤，ST 接头双工光纤线缆
其他 需预留足够散热空间，避免卡片过热
软件要求
操作系统：Windows XP、Vista、7、Server 2003、Server 2008（仅支持 32 位版本）；
配套软件：ibaPDA-V6（≥6.24.0 版本，核心配置与数据采集软件）、ibaLogic-V4（控制软件）；
驱动程序：随 ibaPDA-V6 安装，支持即插即用自动识别。
安装与拆卸
安装步骤
提前安装 ibaPDA-V6（≥6.24.0）或 ibaLogic-V4，确保驱动程序已部署；
笔记本开机状态下，将卡片平稳插入 ExpressCard 插槽，直至听到卡扣锁定声；
系统自动识别新硬件，弹出 “添加硬件向导”，按提示完成驱动安装（未弹出可手动通过控制面板启动向导）；
驱动安装成功后，绿色 Run LED 开始闪烁，连接光纤线缆（RX 接现场设备 TX，TX 接现场设备 RX）；
打开设备管理器，确认 “ibaFOB-io-ExpressCard” 已正常识别，无黄色感叹号。
拆卸步骤
断开两端光纤线缆，避免线缆拉扯损坏接口；
按压 ExpressCard 插槽的解锁按钮，卡片自动弹出；
轻轻拔出卡片，无需关闭笔记本电源（支持热插拔）。
配置与操作
配置流程（ibaPDA-V6）
启动 ibaPDA-V6 客户端，自动连接本地 ibaPDA 服务器；
选择菜单 “Configure – I/O Manager”，在左侧设备树中选中 “ibaFOB-io-ExpressCard”；
配置选项：
“Configuration” 标签：选择中断模式（笔记本单卡推荐 “Master mode internal”），勾选 “In use” 启用卡片，按需启用看门狗；
“Info” 标签：查看卡片硬件信息、固件版本，支持 FPGA 重新加载和固件更新（需咨询技术支持）；

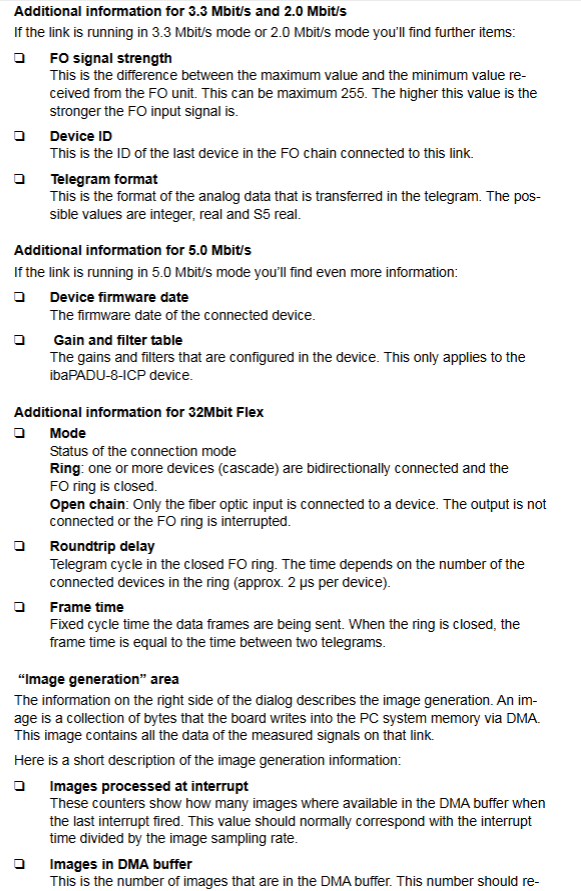

“Link 0 Info” 标签：查看链路通信状态、检测到的协议、报文计数器、FO 信号强度等实时数据。
状态 LED 说明
LED 名称 颜色 状态 含义
Run 绿色 闪烁 电源已接通，卡片正常工作
熄灭 控制器停止（硬件故障）
Link Slow 黄色 常亮 接收 2/3.3/5Mbit/s 报文，链路配置匹配
闪烁 接收 2/3.3/5Mbit/s 报文，链路配置不匹配
熄灭 未检测到 2/3.3/5Mbit/s 报文或光纤未连接
Link Fast 白色 常亮 接收 32Mbit/s 报文，链路配置匹配
闪烁 接收 32Mbit/s 报文，链路配置不匹配
熄灭 未检测到 32Mbit/s 报文或光纤未连接
Error 红色 常亮 看门狗报警
闪烁 运行 “Golden FPGA Flash Rescue 模式”
熄灭 正常状态，无故障
兼容设备与应用场景
兼容 iba 现场设备
ibaPADU 系列：ibaPADU-8/16/32、ibaPADU-8-M/ICP、ibaPADU-S-IT；
ibaBM 系列：ibaBM-DPM-S、ibaBM-eCAT、ibaBM-SiLink、ibaBM-COL-8i-o 等；
其他设备：ibaNet750-BM、ibaPACO-4、ibaLink-SM 系列、ibaDIG-40 等。
应用场景
工业移动测量：笔记本搭配卡片实现现场设备的便携式数据采集；
数据日志记录：记录自动化系统运行数据，用于后续分析；
现场设备调试：连接 iba 系列传感器、控制器，进行参数配置与状态监测；
自动化通信：作为笔记本与工业现场设备的高速光纤通信桥梁。
技术参数
类别 具体指标
物理参数 尺寸：34mm 型号（126×34×5/20mm）、54mm 型号（126×54×5/20mm）；重量：约 200g（含包装 / 文档）
电气参数 供电：3.3V（ExpressCard 插槽供电）；功耗：典型 1.5W；总线规格：PCI Express 1x（2.5Gbit/s）
环境参数 工作温度：0~50℃；存储 / 运输温度：-25~70℃；无凝露要求
接口参数 光纤接口：2 路（RX 输入 / TX 输出），ST 接头；光纤类型：62.5/125µm
