ibaLink-SM-128V-i-2o VMEbus 接口板
时间: 2026-03-27浏览次数：
ibaLink-SM-128V-i-2o VMEbus 接口板
ibaLink-SM-128V-i-2o VMEbus 接口板
产品基础信息
研发与认证：由德国iba AG生产，符合欧洲标准和 CE 认证，手册版本为 Issue 2.5，硬件版本从 V1.0（2000）迭代至 V1.3（2007），订单号14.131000；
产品定位：全称为 ibaLink-SM-128V-i-2o VMEbus Interface Board，简称 SM128V，是多功能双向接口板，适用于 VMEbus 兼容的 PLC 和计算机系统，核心用于数据采集、过程监控及控制系统应用（如 ibaLogic SoftPLC）；
版权与文档：手册禁止未经授权传播复制，最新版本可从官网www.iba-ag.com下载。
核心关键特性
SM128V 为 VMEbus 无源板卡，无主动总线访问行为，核心特性如下：
传输链路：Channel 1 为双向光纤链路（64 模拟 + 64 数字输入输出），Channel 2 为单向光纤链路（64 模拟 + 64 数字输出），均支持 3.3Mbps 速率，1ms 同步报文传输；
级联能力：Channel 1 支持最多8 块SM128V 板卡菊花链级联，通过量程 / 地址开关分配信号；
VMEbus 兼容：适配 VME32/VME64 系统，支持 A24/A32 地址模式（A40 MD32 可定制），数据格式含 D08 (D0)/D16/D32，仅支持非特权数据访问模式；
地址与供电：由 VMEbus 提供5V供电，最大电流1A，占用256 kByte VMEbus 地址空间；
设备兼容：兼容 ibaFOB-io/4i (-S)/4o、ibaPADU-8-IO 系列、ibaNet750-BM 系列等 iba 设备，RJ11 接口可连接 ibaPCMCIA-F 设备。
系统运行要求
SM128V 的硬件、软件及控制系统需满足以下条件：
类别 具体要求
硬件 1. IBM 兼容机：Pentium IV 1GHz、256MB RAM、20GB HD 及以上；
2. 计算机需至少 1 块 ibaFOB-io/ibaFOB-4i (-S) 板卡；
3. VME 机架：32/64 位（修改版 SM128V-16 适配 16 位）
软件 1. 操作系统：Windows NT 4.0 (SP6)、2000、XP；
2. 配套软件：ibaPDA 版本＞3.11（适配 SM128V 和 ibaLink-SM-64-io）
控制系统 需具备兼容的硬件接口，已适配 ALSPA CP80/A800、ALSPA C80 HPC/HPCi、GE 90/70、Simatic TDC 等
安装与拆卸规范
核心前提：操作全程遵循静电敏感设备操作标准，接触板卡前需接地放电，避免触碰连接器，安装 / 拆卸前必须关闭 VMEbus 机架电源。
安装步骤：拆包→DIP 开关预设→将板卡滑入 VME 插槽（导向销对准卡槽）→扣紧卡扣→拧紧前端面板螺丝；
拆卸步骤：断电→松开面板螺丝→掰开卡扣释放背板连接→拔出板卡；
特殊要求：GE 90/70 系统机架无导向销卡槽，若板卡未定制，需先拆除导向销再安装。
设备结构与操作元件
SM128V 的操作元件分为前端面板和板载元件，功能划分清晰：
前端面板元件（核心功能）
元件名称 数量 / 标识 核心功能
光纤连接器 TX/RX(5/6)、TX(10) 5/6 为 Channel1 双向 ST 型接口，10 为 Channel2 单向 ST 型接口
RJ11 连接器 Channel1(11)、Channel2(12) 单向连接 ibaPCMCIA-F，与对应光纤通道同步传数
模式开关 (3) Mode 0 = 正常 / 级联模式，8 = 点对点模式（禁止级联）
量程开关 (7) Range 1-8，按 8 路信号为单位分配通道数，最大 8×8=64 路
地址开关 (8) Address 1-8，定义本地数据在菊花链报文中的起始位置
复位键 (2) Reset 复位板卡，复位时可能中断主机总线访问
状态 LED (4/9) Run (绿)、Link (黄)、Error (红) 指示供电、数据传输、设备故障状态，Error 恢复后自动熄灭
板载元件

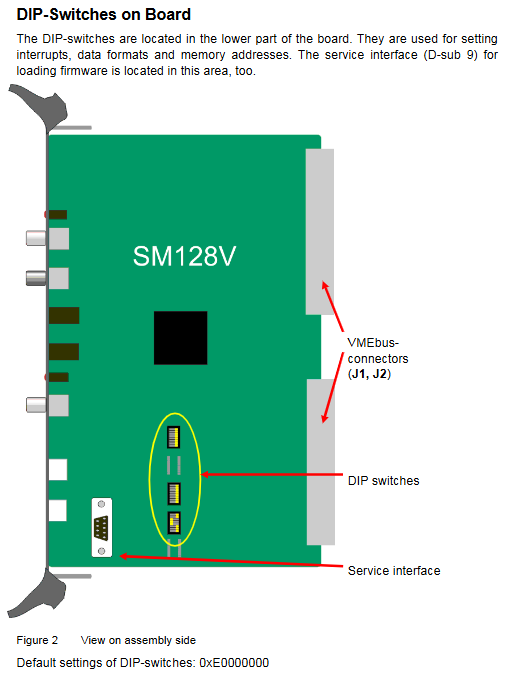

DIP 开关：位于板卡下部，默认配置0xE0000000，用于设置中断、数据字节序（大 / 小端）、数据格式（整数 / REAL）、VMEbus 地址模式（A24/A32）及起始地址；
X6 服务接口：D-sub 9 针接口，用于加载固件，仅 TxD (2)、RxD (3)、GND (5) 有效；
DIL 开关：辅助配置 VMEbus 起始地址、各控制系统专属参数。
关键配置说明
SM128V 的配置核心为板载 DIP 开关和前端面板开关，同时针对不同控制系统有专属配置方案：
通用 DIP 开关功能：可设置测试模式、中断、字节序（CH1/CH2 独立）、数据格式（整数 / REAL）、VME 地址模式、内存地址位（A18-A31），默认关闭测试模式、中断，CH1/CH2 为小端、整数格式，A32 模式；
VMEbus 起始地址：由 DIP 开关 A18-A31 位设置，十六进制地址后四位固定为 0，默认起始地址0xE0000000；
前端开关配合：非级联模式下，Range 设 8、Address 设 1；级联模式下按信号分配需求设置 1-8；
专属控制系统配置：针对 ALSPA 系列、GE 90/70、Simatic TDC 均提供定制 DIP 开关和前端开关设置，如 ALSPA C80 HPCi 默认 A32 模式、大端、REAL 格式，起始地址 0x77900000，且 ALSTOM 为其预留 4 个 VME 地址，每块占用 512kByte（实际用 256kByte）。
五大工作模式
SM128V 支持 5 种典型工作模式，适配不同工业测控场景，核心参数如下：
点对点模式（Peer-to-Peer）：Mode 设 8，2 块 SM128V 直连，1ms 周期交换 64A+64D 信号，无需额外配件 / 软件，一方输出为另一方输入；
ibaPDA 模式：仅使用光纤 Tx 接口，连接 ibaFOB-io/4i (-S) 输入，总计传输 128A+128D 信号，ibaPDA≥5.20 版本支持信号缩放，旧版本仅支持物理单位；

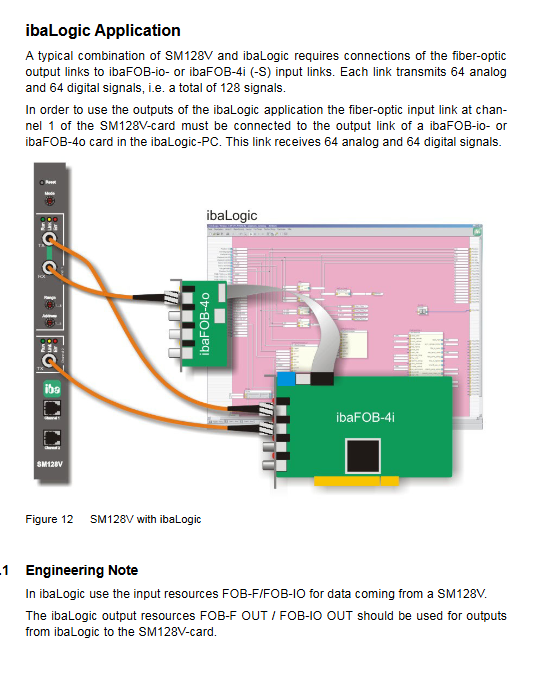

ibaLogic 模式：双向交互，Channel1 Rx 连接 ibaFOB-io/4o 输出（接收 64A+64D），Tx 连接 ibaFOB 输入（发送 128A+128D），需使用专属 FOB 输入 / 输出资源；
级联模式（Cascade）：Mode 设 0，最多 8 块 SM128V 菊花链级联，按 Range/Address 分配 64 路总信号，需避免地址 / 量程重叠导致数据覆盖；
过程 I/O 模式：作为 VME PLC 的总线扩展器，连接 ibaPADU-8/ibaNet750-BM 系列 I/O 设备，Channel1/2 各可连接 8 台 ibaPADU-8-O，支持级联 / IO 模式混合使用。
VMEbus 接口详细定义
SM128V 的 VMEbus 接口包含地址空间划分、针脚定义和数据格式三部分，是与 VME 系统交互的核心：
地址空间（256kByte）：按功能划分为硬件控制区（0000H-003FH）、版本信息区（0040H-007FH）、模拟 / 数字数据区（6000H-6FFFH）等，其中心跳计数器（80H）每 0.8 秒递增，LED 状态寄存器（E4H）可读取设备运行状态；
针脚定义：采用 J1/J2 160 针连接器（VME + 标准），J1 负责 D0-D15、A16-A23 等基础信号，J2 负责 D16-D31、A24-A31 等扩展信号，均提供 + 5V 供电和 GND 接地；
数据格式：支持大 / 小端字节序（DIP 开关设置），模拟信号可选整数 / IEEE 浮点，数字信号支持DWORD 单比特或8 字节位掩码格式，两种格式需复位未使用的寄存器避免冲突。
技术参数
SM128V 的物理、电气、环境参数如下表：
类别 参数指标
环境参数 工作温度：0~50℃；存储 / 运输温度：-25~70℃；湿度：F 级，禁止凝露
物理规格 安装：1 个标准 VME 插槽；前端面板：6U/4HP；尺寸：233.6mm×160mm（9.2"×6.3"）；重量：约 1kg（含包装 / 文档）
电气参数 供电：VMEbus 5V DC；最大电流：1A；无看门狗；光纤无隔离
传输参数 光纤速率：3.3Mbps；无中继最大传输距离：2000m；冷却方式：自然对流
