GE Fanuc Series 90-30 PLC硬件安装与技术规格
在工业自动化领域,GE Fanuc(现属Emerson自动化解决方案)的Series 90-30系列可编程逻辑控制器(PLC)凭借其模块化设计、强大的处理能力及灵活的扩展性,成为了控制系统的中流砥柱。本指南基于《Series 90-30 PLC Installation and Hardware Manual》(文档编号GFK-0356Q),深入剖析了该系列PLC的硬件架构、安装规范、CPU特性及维护要点,旨在为自动化工程师提供一份详尽的技术参考。
系统架构与组件概览
Series 90-30 PLC系统的核心优势在于其模块化架构。一个基本的PLC系统由六大核心部分组成:底板、电源模块、CPU模块、I/O模块、选项模块以及连接电缆。
1.1 底板与机架配置
底板是PLC系统的物理基础,承载所有模块并通过背板总线实现电气连接。Series 90-30底板分为CPU底板、扩展底板和远程底板三种类型,每种类型又有5槽和10槽两种尺寸规格。

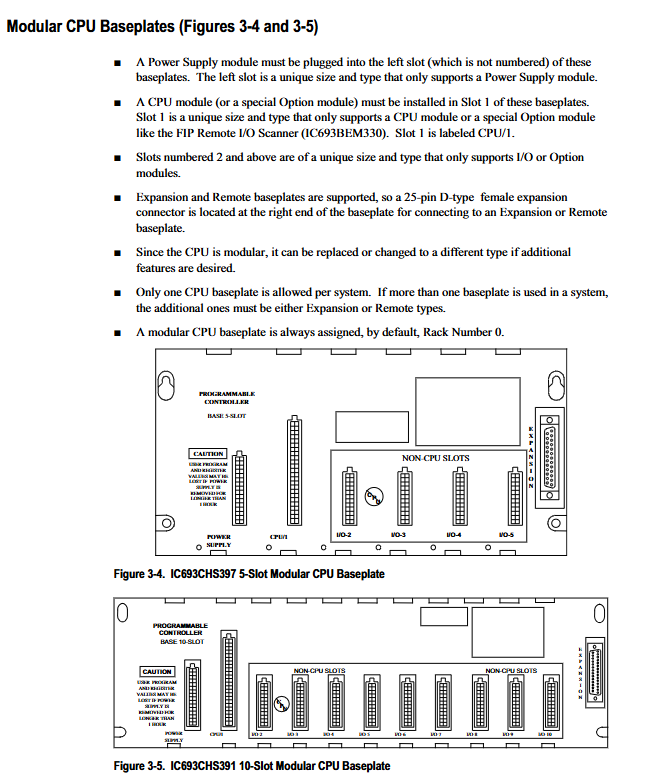

CPU底板:作为系统的主控核心,必须安装CPU模块。它被默认分配为机架号0(Rack 0)。根据设计不同,CPU底板又分为“嵌入式CPU底板”(如型号311, 313, 323,CPU焊接在背板上)和“模块化CPU底板”(CPU为可插拔模块)。
扩展与远程底板:当系统需要更多的I/O点数超出主底板容量时,需使用扩展或远程底板。
扩展底板:适用于距离CPU底板50英尺(约15米)以内的配置,通信速度较快。
远程底板:适用于距离CPU底板700英尺(约213米)以内的配置。远程底板内部集成了隔离电路,以防止长距离传输中的接地回路问题。
机架号设定:扩展和远程底板必须通过DIP开关设定唯一的机架号(1-7),且不可与CPU底板(Rack 0)冲突。
1.2 系统距离限制与扩展
标准I/O总线扩展电缆(如IC693CBL300系列)用于连接各个底板。如果应用需求超过700英尺的物理距离,则必须引入通讯选项模块。例如,Genius总线控制器(GBC)可将通讯距离延伸至7,500英尺,而RS-485串行通讯则可达4,000英尺。
硬件安装与接线规范
正确的安装与接线是保障PLC系统长期稳定运行的前提。手册详细规定了从模块插拔到系统接地的每一个细节。
2.1 模块的安装与拆卸

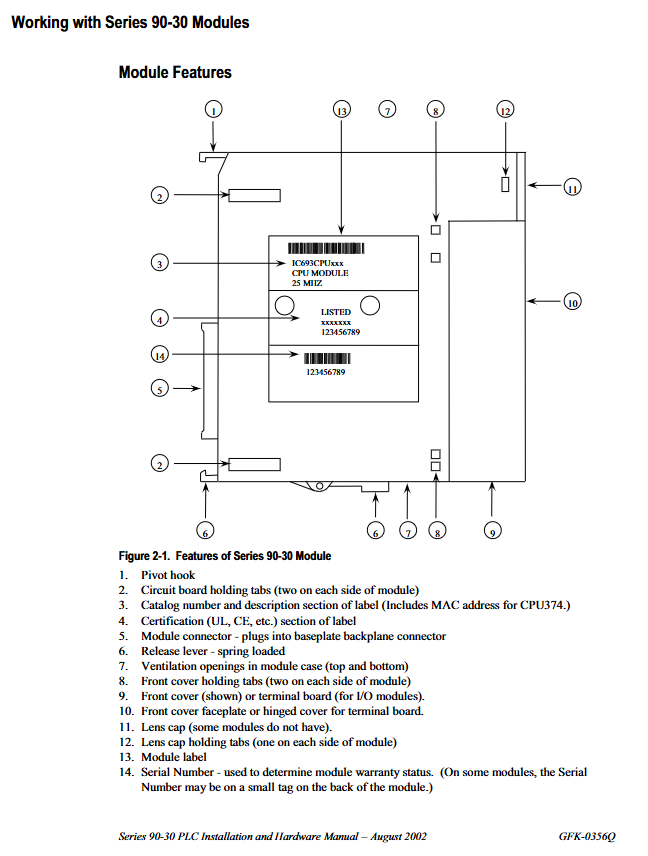

所有Series 90-30模块均采用插拔式设计。
安装步骤:
确保电源已断开(警告:带电插拔可能导致设备损坏或人员伤害)。
将模块顶部的枢轴钩对准底板上部的导槽。
向下旋转模块,直至底部连接器插入背板插座,且底部的释放杆锁定到位。
端子板操作:I/O模块配有可拆卸端子板,方便预接线。更换模块时无需重新接线,只需将端子板插到新模块上即可。部分型号(如IC693MDL730F及以后版本)配备了紧固螺丝,以防止在振动环境中松动。
2.2 系统接地策略
接地是PLC抗干扰的关键。手册强调必须遵循“树形”接地结构,即所有接地线汇聚至一个中心接地点。
底板接地:底板的金属背板必须接地。建议使用AWG #12(3.3 mm²)或更大规格的导线,连接到底板下部的安装孔。对于涂漆控制柜,必须刮除安装点油漆以确保金属接触。
屏蔽接地:对于模拟量模块和通讯电缆,屏蔽层应仅在噪声最大的一端接地(通常为现场设备端),另一端悬空并绝缘,以切断接地环路。
2.3 接线分类与布线
为降低噪声耦合,布线时应严格分类:
AC电源线:包括PLC电源输入及其他交流设备线路。
离散输出线:通常驱动感性负载,断开时会产生噪声尖峰。
直流输入与模拟信号线:属于低电平信号,需与强电线路物理隔离。必须交叉时,应成直角(90度)交叉。
通讯线:如Genius总线或串行电缆,应远离动力线。
2.4 浮动中性点(IT系统)的特殊安装
在不接地电源系统(IT系统)中,中性线不与保护地连接。此时,必须拆除电源模块端子板上3号和4号端子间的工厂跳线,并在L1、L2对地之间安装外部浪涌保护装置(如MOV),以防损坏电源模块。

电源供应模块详解
电源模块位于底板最左侧的专用插槽,为CPU和I/O模块提供稳定的直流电压。Series 90-30电源分为AC/DC输入和纯DC输入两大类。
3.1 AC/DC输入电源
标准型 (IC693PWR321):输入范围宽达85-264 VAC或100-300 VDC,输出总功率30W。提供+5 VDC(15W)、+24 VDC隔离电源(20W)及继电器电源(15W)。
高容量型 (IC693PWR330):规格与PWR321相似,但其+5V输出能力提升至30W,适用于CPU及扩展模块较多的系统。
3.2 DC输入电源
IC693PWR322:支持24/48 VDC输入。
IC693PWR328:支持48 VDC输入。
高容量型 (IC693PWR331):24 VDC输入,允许+5V输出达到30W,适用于高负载需求。
3.3 状态指示灯
所有电源模块均配备四个LED指示灯,便于快速诊断:
PWR:绿色,指示电源工作正常。
OK:绿色,CPU运行正常时常亮。
RUN:绿色,PLC处于运行模式时常亮。
BATT:红色,备份电池电量低时点亮,提示需立即更换。
中央处理器(CPU)核心特性
CPU是PLC的大脑。Series 90-30提供了从经济型嵌入式CPU到高性能模块化CPU的完整产品线。
4.1 嵌入式CPU (Models 311, 313, 323)
这类CPU集成在底板背板上,成本较低,适用于小型控制系统。
限制:不支持扩展或远程底板,最大I/O点数受限于底板槽数(160或320点)。不支持实时时钟。
内存保护:备份电池位于电源模块中,若拔掉电源,电池连接断开,仅靠背板上的超级电容维持内存约1小时。
4.2 模块化CPU (Models 331 - 374)
模块化CPU插在Slot 1插槽,支持扩展系统,功能强大。
CPU331/340/341:基础型处理器,支持浮点运算(需固件支持),内存从16KB到80KB不等。
CPU350/360:采用80386EX处理器,25 MHz主频,支持更大的I/O容量(2048点)和可配置内存。
CPU351/352/363:集成额外的串行端口(Port 1 RS-232, Port 2 RS-485),方便连接编程器和HMI。CPU352内置硬件浮点协处理器,运算速度极快。
CPU364/374:旗舰级产品,集成以太网接口。CPU364提供10Base-T和AAUI接口;CPU374则内置10/100Base-T交换机,提供两个以太网端口,支持Ethernet Global Data (EGD),主频高达133 MHz,内存达240KB。
4.3 内存与固件
内存类型:RAM(工作内存,易失性)、EPROM(紫外线擦除)、EEPROM(电擦除)、Flash(闪存,固件存储及用户程序备份)。
固件升级:对于使用Flash存储固件的CPU(如350+),可通过串口连接PC进行软件升级;早期型号需更换EPROM芯片。
内存备份与电池维护
防止程序丢失是维护工作的重中之重。
5.1 锂电池 (IC693ACC301)
位于电源模块底部的锂电池为CMOS RAM提供电源。
寿命:在室温下,连接电源时寿命约5年;若长期断电,寿命约1年(取决于CPU型号)。
更换规程:即使PLC处于断电状态,只要BATT灯亮,就必须在断电前更换电池。更换时,电源模块上的超级电容可提供约20分钟的缓冲时间,允许带电更换。
5.2 超级电容
嵌入式和模块化CPU均配备超级电容。当电源模块被拔出或电池失效时,电容可维持内存内容至少1小时(若PLC刚断电)或20分钟(若电池已失效)。这为维护提供了宝贵的应急窗口。
5.3 无电池运行
对于关键数据不需要频繁保存的应用,可配置CPU从Flash或EPROM启动。将配置参数设为“Pwr Up Mode: RUN; Logic/Cfg: PROM”,每次上电自动从PROM加载程序。
输入输出(I/O)模块配置
Series 90-30的I/O模块分为离散量和模拟量两大类,支持高密度配置。
6.1 离散量I/O
标准密度(≤16点):配备可拆卸端子板,支持直接接线或端子排接线。
高密度(32点):早期型号采用50针连接器,需配合端子板(如Weidmuller #912263);新型号采用双24针连接器,支持TBQC(端子块快速连接)组件,显著节省接线时间。
继电器输出保护:驱动感性负载时,必须在负载两端并联RC网络(AC负载)或反向二极管(DC负载),以防浪涌电压损坏触点。
6.2 模拟量I/O
提供电压(0-10V)和电流(4-20mA)信号处理。接线必须使用双绞屏蔽电缆,且屏蔽层单端接地。TBQC不推荐用于模拟量模块,因其不满足屏蔽要求。
6.3 数字阀门驱动模块 (IC693DVM300)
特殊功能模块,提供4通道24VDC输出,最大电流1.6A,直接驱动阀门,无需通过PLC背板供电。
选项模块与网络通讯
Series 90-30通过丰富的选项模块拓展其控制能力。
7.1 Genius通讯模块
GCM (IC693CMM301):实现Series 90-30与其他GE PLC间的全局数据通讯。
GBC (IC693BEM331):接口Genius I/O总线,连接远程I/O站、现场控制站等,支持最多31个设备,传输速率极高。
7.2 运动控制模块
APM (IC693APU301/302):单轴/双轴定位模块,支持标准模式和跟随模式。
DSM302/314:高性能数字伺服模块,集成DSP控制,支持电子凸轮、高速输出及多轴同步。
7.3 以太网接口
CPU364/374内置以太网口,支持SRTP和EGD协议。对于其他CPU,可选用独立以太网模块 (IC693CMM321)。
维护与故障排查
8.1 状态LED诊断
除了电源模块的LED,各I/O模块和CPU面板也设有LED。例如,CPU面板上的“PS PORT”指示串口通讯状态;以太网CPU的“EOK”、“LAN”、“STAT”指示网络状态。
8.2 故障历史
CPU会自动记录故障信息,可通过编程软件查看故障表。
8.3 预防性维护
定期检查接线端子是否松动。
监控环境温度,确保机柜内散热良好(垂直安装有利于散热)。
按时更换备份电池,建议每年更换一次或在年度检修期间更换。
