AutomationDirect GS2 系列交流变频器
AutomationDirect GS2 系列交流变频器
1 产品基础与核心特性
1.1 基础信息
产品定位：在 GS1 系列基础上升级，新增动态制动、PID 控制、可拆卸键盘功能；
质保与认证：两年质保，多数型号通过 UL/cUL/CE 认证，GS2-5xxx 系列 575V 驱动器无 CE 认证；
核心技术：采用 IGBT 技术，正弦波脉冲宽度调制（PWM），载波频率 1-12kHz 可调。
1.2 核心性能参数
性能类别 关键指标 具体规格
功率范围 HP/kW 0.25HP(0.2kW)~10HP(7.5kW)
过载能力 短期过载 150% 额定电流，持续 1 分钟
转矩特性 启动转矩 125%@0.5Hz、150%@5Hz
制动转矩 制动能力 无制动电阻：20%；带可选制动电阻：125%
频率控制 输出频率分辨率 0.1Hz
加减速时间 可调范围 0.1~600 秒（支持线性 / 非线性，含第二段加减速）
2 型号规格与电压等级
产品按电压等级分为四大系列，各系列核心规格如下：
2.1 各电压等级核心参数表
电压等级 输入类型 型号前缀 额定输入电压 功率范围 代表型号 价格区间（USD）
115V 类 单相 GS2-1xx 115V AC ±10%，50/60Hz ±5% 0.25HP~1HP GS2-10P2（0.25HP）、GS2-10P5（0.5HP） 166~186
230V 类 单 / 三相 GS2-2xx 200/208/220/230/240V AC ±10%，50/60Hz ±5% 0.5HP~7.5HP GS2-20P5（0.5HP）、GS2-27P5（7.5HP） 158~465
460V 类 三相 GS2-4xx 380/400/415/440/460/480V AC ±10%，50/60Hz ±5% 1HP~10HP GS2-41P0（1HP）、GS2-4010（10HP） 261~725
575V 类 三相 GS2-5xx 500~600V AC -15/+10%，50/60Hz ±5% 1HP~10HP GS2-51P0（1HP）、GS2-5010（10HP） 279~812
2.2 物理规格（以典型型号为例）
电压等级 型号 尺寸（H×W×D，mm） 重量（lb） 满负荷功耗（W）
230V 类 GS2-20P5 151.0×100.0×140.5 3.5 34
230V 类 GS2-27P5 220.0×125.0×189.5 8.5 255
460V 类 GS2-41P0 151.0×100.0×140.5 3.5 73
460V 类 GS2-4010 220.0×125.0×189.5 8.5 255
575V 类 GS2-51P0 151.0×100.0×140.5 3.3 30
575V 类 GS2-5010 220.0×125.0×189.5 7.3 211
注：高度不含外部接地端子，接地端子增加 10-15mm。
3 输入输出与通信配置
3.1 输入输出端子
端子类型 数量 规格 / 功能
数字输入 6 个 可编程，支持正反转 / 启停 / 多段速 / 外部故障 / 复位等功能
模拟输入 1 个 可编程，0-10VDC（输入阻抗 10kΩ）或 0-20mA/4-20mA（输入阻抗 250Ω），10 位分辨率
继电器输出 2 个 可编程，支持变频器运行 / 故障 / 转速达标 / 过转矩等状态输出
模拟输出 1 个 可编程，0-10VDC（最大负载 2mA），8 位分辨率，输出频率 / 电流 / 过程变量等
主电路端子 - L1/L2/L3（输入）、T1/T2/T3（输出）、B1/B2（制动电阻输入）、接地端子
3.2 通信功能
标准通信：RS-232/RS-485 双接口，支持 Modbus RTU 协议，最高通信速率 38.4Kbps；
可选配件：GS-EDRV100 以太网通信模块（DIN 导轨安装）；

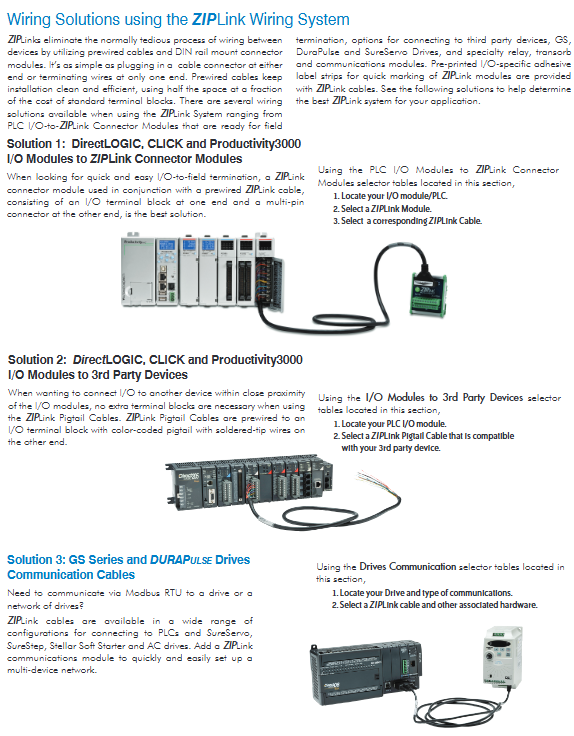

通信线缆：支持 1/3/5 米键盘线缆，提供与 AutomationDirect PLC 的即插即用通信线缆（如 GS-RJ12-CBL-2、GS-485HD15-CBL-2）；
辅助工具：USB-485M 适配器（USB 转 RS-485）、ZL-CDM-RJ12X4/X10 通信分配模块（搭建多设备网络）。
4 功能配置与操作特性
4.1 核心控制功能
控制模式：V/f 控制，支持恒转矩（高低启动转矩）、变转矩（高低启动转矩）及用户自定义 V/f 曲线；
补偿功能：自动转矩补偿、自动滑差补偿；
保护功能：电子过载保护、失速防止（20-200% 额定电流可调）、过压保护、欠压保护、过转矩检测；
特殊功能：三段跳频、故障历史记录、故障自动重启、点动速度可编程、PID 积分控制（适配泵 / 风机闭环控制）。
4.2 操作与显示
操作面板：8 键 4 位 7 段 LED 屏，含 14 个状态 LED，配备速度调节电位器，支持启停、正反转、参数配置；
显示内容：运行频率、转速、百分比频率、电流、负载百分比、输出电压、直流母线电压、过程变量等；
键盘特性：可拆卸设计，支持通过线缆远程操作（1/3/5 米可选）。
5 安装环境与要求
防护等级：IP20（防护性机壳）；
环境温度：
常规型号：-10℃~50℃（14°F~122°F）；
7.5HP（5.5kW）及以上型号：-10℃~40℃（14°F~104°F）；
注：环境温度达 50℃时，需将载波频率设为 2.1kHz 及以下，且输出电流降容至 80%；
存储温度：-20℃~60℃（-4°F~140°F，短期运输）；
湿度：20%~90% RH，无凝露；
安装限制：海拔≤1000m，室内安装，远离腐蚀性气体、液体及粉尘；
振动耐受：10-55Hz 时最大 5.9m/s²（0.6G）。
6.配件体系
核心配件表
配件类型 代表型号 适配场景
进线电抗器 LR-20P5（230V）、LR-41P0（460V） 抑制谐波，稳定输入电源
制动电阻 GS-20P5-BR（230V）、GS-41P0-BR（460V） 提升制动转矩至 125%
滤波器 EMI 滤波器（20DRT1W3S）、RF 滤波器（RF220X00A） 抑制电磁干扰
保险丝套件 GS-20P5-FKIT-1P（230V 单相）、GS-41P0-FKIT（460V 三相） 电路过流保护
安装配件 GS2-DR02（DIN 导轨适配器） 适配 DIN 导轨安装
通信配件 GS-EDRV100（以太网模块）、USB-485M（USB 转 RS-485） 扩展通信功能
软件工具 GSoft（配置软件）、KEPDirect（OPC 服务器） 参数配置与数据采集
7 典型应用与替换方案
7.1 典型应用场景
通用机械：输送机、物料搬运设备、混合机、车间工具；
流体机械：风机、泵、压缩机；
暖通空调：HVAC 系统。
7.2 Hitachi 驱动器替换方案
文档提供 GS2 系列对 Hitachi SJ300、L100、SJ100 系列驱动器的替换对照表，核心替换原则：
替换前提：确保现有应用为三相输入电源（GS2 系列部分型号需三相供电）；
功率适配：若替换驱动器功率高于原设备，可通过参数限制输出功率；
功能匹配：GS2 支持 V/f 控制和 PID 功能，可覆盖原驱动器核心功能，部分高级矢量功能需确认适配性；
示例：Hitachi SJ300-004LFU（0.5HP/230V）可替换为 GS2-20P5（0.5HP/230V，价格 158USD）。
