OMRON SYSDRIVE 3G3MV系列多功能紧凑型变频器
时间: 2026-03-26浏览次数：
OMRON SYSDRIVE 3G3MV系列多功能紧凑型变频器
OMRON SYSDRIVE 3G3MV系列多功能紧凑型变频器
产品规格与安装要求
2.1 核心产品规格
电压等级 输入类型 功率范围 防护等级 重量范围
200V 类 单 / 三相 0.1-7.5kW 面板安装 IP20，拆盖后 IP00 0.6-4.8kg
400V 类 三相 0.2-7.5kW 面板安装 IP20，拆盖后 IP00 1.0-4.8kg
2.2 安装关键要求
环境条件：
运行温度：-10~50℃（面板安装）、-10~40℃（封闭壁挂安装）；
湿度：≤95% RH，无凝露；
环境禁忌：无水滴、腐蚀 / 易燃气体、粉尘（尤其铁粉）、油污、化学品，远离强电磁场；
安装方式：
必须垂直安装在平整表面，铭牌文字朝上；
需预留散热空间，避免与易燃材料接触；
5.5-7.5kW 机型拆去上下盖后可作为面板安装型（IP00），环境温度≤50℃；
运输与搬运：
运输时握持散热片，禁止拉扯线缆；
仅使用吊环搬运变频器，禁止用于搬运整台设备。
2.3 部件操作

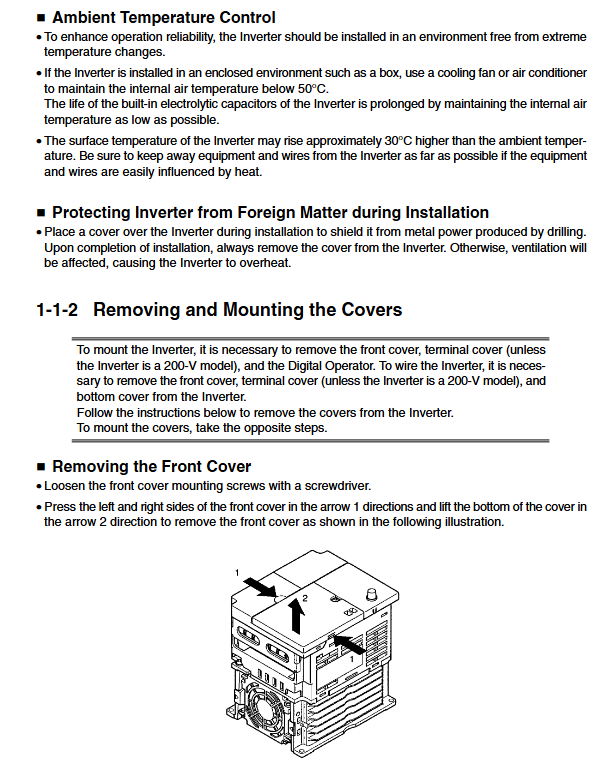

盖板拆卸 / 安装：需先松开固定螺丝，按指定方向按压或提拉盖板，安装时确保卡扣卡紧；
冷却风扇更换：不同宽度机型（68mm/108mm/140mm 等）更换步骤略有差异，核心是拆卸风扇罩、断开连接器、更换新风扇（确保风向朝向散热片）、重新接线固定。
接线规范
3.1 端子定义
主电路端子：
| 端子符号 | 名称 | 说明 |
| R/L1、S/L2、T/L3 | 电源输入端子 | 200V 类单 / 三相输入（单相接 R/L1 和 S/L2），400V 类三相输入 |
| U/T1、V/T2、W/T3 | 电机输出端子 | 三相输出驱动电机，禁止接入交流电源 |
| B1、B2 | 制动电阻连接端子 | 连接外部制动电阻或制动电阻单元，用于吸收再生能量 |
| +1、+2 | DC 电抗器连接端子 | 连接 DC 电抗器以抑制谐波 |
| 直流电源负极 | 直流供电时接入负极 |
| 接地端子 | 200V 类≤100Ω，400V 类≤10Ω，直接接电机机壳地 |
控制电路端子（核心）：
| 端子符号 | 名称 | 规格 / 功能 |
| S1-S7 | 多功能输入端子 | 光耦输入，24V DC 时 8mA，默认 NPN 型，可通过 SW1 切换为 PNP 型 |
| SC | 序列输入公共端 | 多功能输入端子的公共端 |
| MA/MB/MC | 多功能继电器输出端子 | 最大 1A/30V DC 或 1A/250V AC，默认故障输出 |
| P1/P2/PC | 多功能光耦输出端子 | 集电极开路输出，最大 50mA/48V DC |
| FR/FC | 频率参考输入 / 公共端 | 0-10V DC 电压输入，输入阻抗 20kΩ |
| RP | 脉冲序列输入端子 | 响应频率 0-33kHz，高电平 3.5-13.2V，低电平≤0.8V |
| R+/R-、S+/S- | RS-422/485 通信端子 | 用于串行通信连接 |
3.2 接线要求
线缆规格：
| 电路类型 | 线缆要求 | 端子螺丝扭矩 |
| 主电路 | 600V PVC 电缆，线径 0.75-8mm²（依机型功率） | M3.5：0.8-1.0N・m；M4：1.2-1.5N・m；M5：2.5-3.0N・m |
| 控制电路 | 屏蔽多芯线，线径 0.5-1.25mm² | M2：0.22-0.25N・m；M3：0.5-0.6N・m |
关键规范：
单相接法：200V 类单相输入需同时连接 R/L1 和 S/L2；
禁止事项：禁止将交流电源接入 U/V/W 输出端子，禁止电机电缆与动力电缆长距离平行敷设；
屏蔽处理：控制电缆需使用屏蔽线，屏蔽层接地，减少干扰；
端子紧固：必须拧紧端子螺丝，防止松动导致火灾或设备损坏。
参数配置（179 项核心参数）
参数分为 4 个功能组，核心参数及功能如下：
4.1 功能组 1（n001-n049）：基础控制参数
参数编号 名称 核心功能 设定范围 默认值
n001 参数写入禁止 / 初始化 选择可修改参数范围、初始化参数、清除故障日志 0-11 1
n002 控制模式选择 0=V/f 控制，1 = 开环矢量控制 0-1 0
n019 加速时间 1 从 0% 到 100% 最大频率的加速时间 0.0-6000s 10.0s
n020 减速时间 1 从 100% 到 0% 最大频率的减速时间 0.0-6000s 10.0s
n036 额定电机电流 电机过载检测（OL1）的基准电流，0.0 时禁用 OL1 0.0-150% 额定输出电流 依机型
n037 电机保护功能选择 0 = 通用感应电机，1 = 变频器专用电机，2 = 无保护 0-2 0
n038 电机保护时间 电机过载保护的热时间常数 1-60min 8min
4.2 功能组 2（n050-n079）：I/O 与频率参数
参数编号 名称 核心功能 设定范围 默认值
n050-n056 多功能输入 1-7 选择 S1-S7 端子功能（正反转、故障复位、多段速等） 1-35 依端子
n057-n059 多功能输出 1-3 选择 MA/MB/MC、P1/PC、P2/PC 输出功能（故障、运行中、频率一致等） 0-19 0、1、2
n060-n061 频率参考增益 / 偏置 调整模拟频率参考的输入特性 0-255、-100-100 100、0
n065 多功能模拟输出类型选择 0 = 模拟电压输出，1 = 脉冲序列输出 0-1 0
4.3 功能组 3（n080-n119）：保护与补偿参数
参数编号 名称 核心功能 设定范围 默认值
n080 载波频率选择 设定载波频率，依机型默认值不同 1-4、7-9 依机型
n081 瞬时停电补偿 选择瞬时停电时的处理方式（停机 / 继续运行） 0-2、5-100 0
n082 故障重试次数 过压 / 过流故障时自动复位重试次数 0-10 0
n092 减速时失速防止 0 = 启用，1 = 禁用（使用制动电阻时设 1） 0-1 0
n093-n094 加速 / 运行时失速防止水平 以变频器额定电流为 100% 设定失速防止电流水平 30-200 170、160
n103 转矩补偿增益 调整转矩补偿强度 0.0-2.5 1.0
4.4 功能组 4（n120-n179）：扩展功能参数
参数编号 名称 核心功能 设定范围 默认值
n128 PID 控制选择 0 = 禁用，1-8 = 启用不同 PID 控制方式 0-8 0
n130-n132 PID P/I/D 参数 设定 PID 比例增益、积分时间、微分时间 0.0-25.0、0.0-360.0、0.00-2.50 1.0、1.0、0.00
n139 节能控制选择 0 = 禁用，1 = 启用（仅 V/f 控制模式） 0-1 0
n151 RS-422/485 通信超时检测 选择通信超时的处理方式（停机 / 警告 / 继续运行） 0-4 0
n153 通信从站地址 设定 RS-422/485 通信的从站地址 00-32 00
n154 通信波特率 0=2400bps，1=4800bps，2=9600bps，3=19200bps 0-3 2
n176 参数拷贝与校验功能 选择参数读取、拷贝、校验、容量检查等功能 rdy-Sno rdy
4.5 参数操作规则
运行中部分参数不可修改，需停机后调整；
参数初始化可通过 n001 设定（2 线制 / 3 线制默认参数）；
可通过数字操作器进行参数拷贝（需配合 n176、n177 参数），仅支持相同电压等级、相同控制模式的变频器间拷贝。
运行与监控
5.1 操作面板功能
核心部件：
FREQ 调节旋钮：本地模式下设定频率参考（0Hz - 最大频率）；
模式键（Mode）：切换 FREF（频率参考）、FOUT（输出频率）、IOUT（输出电流）、MNTR（多功能监控）、F/R（正反转）、LO/RE（本地 / 远程）、PRGM（参数）模式；
增减键：调整参数值、监控项目编号；
确认键（Enter）：确认参数设置、监控项目选择；
运行键（RUN）：本地模式下启动变频器；
停止 / 复位键（STOP/RESET）：本地模式下停机，故障时复位。

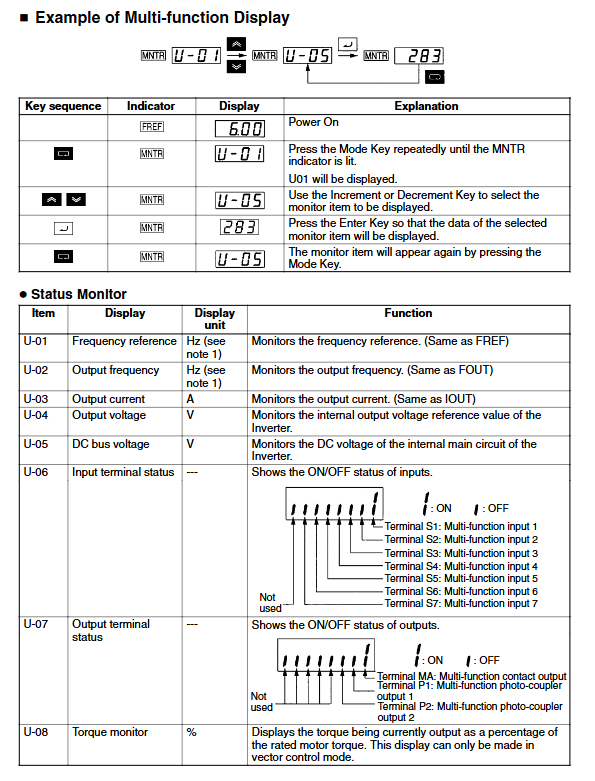

5.2 监控项目（U-01~U-18）
监控项目 功能 单位
U-01 频率参考 Hz
U-02 输出频率 Hz
U-03 输出电流 A
U-04 输出电压 V
U-05 直流母线电压 V
U-06 输入端子状态 -
U-07 输出端子状态 -
U-08 转矩监控（仅矢量控制） %
U-09 故障日志（最近 4 次） -
U-11 输出功率 W
U-13 累计运行时间（仅 5.5-7.5kW） ×10H
U-16~U-18 PID 反馈 / 输入 / 输出 %
5.3 运行模式
本地 / 远程切换：通过 LO/RE 模式或多功能输入端子切换，本地模式由操作面板控制，远程模式由外部端子或通信控制；
正反转控制：通过 F/R 模式键、多功能输入端子或通信指令控制，n006 可禁用反转；
多段速运行：通过 n024-n032、n120-n127 设定 8/16 段频率参考，由多功能输入端子（S5-S7 等）选择；
点动运行：通过多功能输入端子触发点动频率（n032 设定），优先级高于多段速；
PID 控制：启用后可实现闭环控制，适用于泵、风机等场景，需设定 PID 反馈输入、目标值及 P/I/D 参数。
维护与故障排查
6.1 日常维护
冷却风扇：5-7 年更换一次，或出现异响、故障时及时更换；
参数备份：定期通过数字操作器拷贝参数，避免参数丢失；
清洁：定期清理散热片、风扇上的粉尘，保持通风顺畅；
长期存放：超过 1 年未使用时，需咨询 OMRON 销售代表，必要时进行电容重整。
6.2 故障分类与处理
致命故障（Fatal Errors）：触发后变频器停机，故障输出动作，需排除故障后复位，常见故障如下：| 故障代码 | 故障名称 | probable 原因 | 排查措施 |
| OC | 过电流 | 输出短路 / 接地、V/f 参数错误、电机容量过大 | 检查电机电缆、调整 V/f 参数、更换适配变频器 |
| OV | 过电压 | 再生能量过多、制动电阻未连接、电源电压过高 | 连接制动电阻、延长减速时间、检查电源电压 |
| UV1 | 主电路欠电压 | 输入缺相、端子松动、瞬时停电 | 检查输入电源、拧紧端子、启用瞬时停电补偿 |
| OL1 | 电机过载 | 负载过大、电机电流参数错误、多电机驱动 | 减轻负载、修正 n036 参数、为每台电机配置热继电器 |
| OL2 | 变频器过载 | 负载过大、加速时间过短、变频器容量不足 | 减轻负载、延长加速时间、更换大容量变频器 |
非致命警告（Nonfatal Errors）：触发后操作器闪烁显示，不触发故障输出，排除原因后自动恢复，常见警告如下：
| 警告代码 | 警告名称 | probable 原因 | 排查措施 |
| Uu（闪烁） | 主电路欠电压 | 输入电压波动、端子松动 | 检查电源电压、拧紧端子 |
| OH（闪烁） | 散热片过热 | 环境温度过高、通风堵塞、风扇故障 | 改善通风、清理粉尘、更换风扇 |
| FAN（闪烁） | 冷却风扇故障 | 风扇卡滞、接线故障 | 清理异物、检查接线、更换风扇 |
| OP（闪烁） | 参数设置错误 | 多功能输入参数重复、V/f 参数逻辑错误 | 修正重复参数、调整 V/f 参数满足逻辑条件 |
故障复位方式：
按操作面板的 STOP/RESET 键（需确保无运行指令输入）；
通过多功能输入端子（设定为故障复位功能）触发复位；
断开主电路电源后重新上电。
