Danfoss VACON® NXI FI9-FI14 系列变频器
产品概述
核心结构与标识

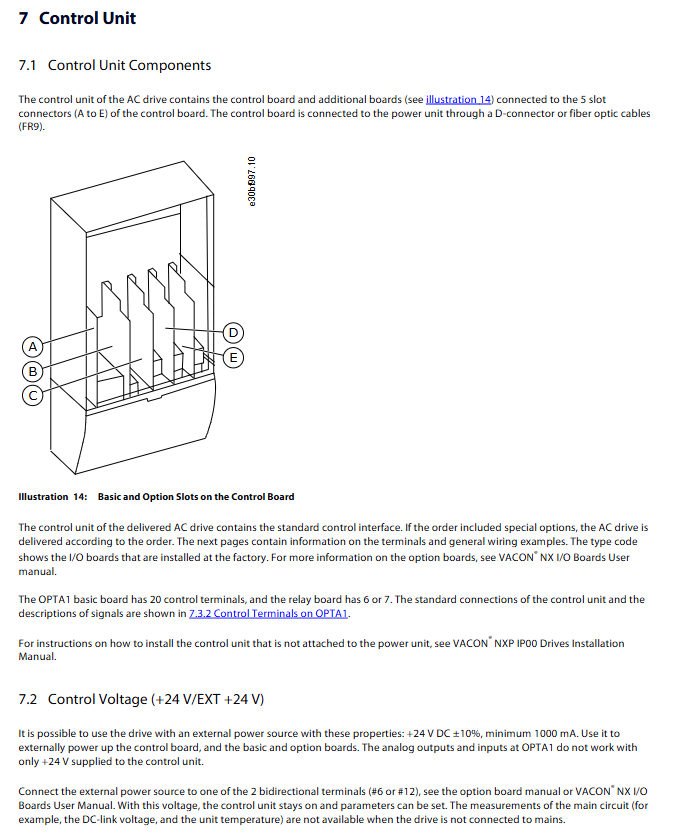

机械结构:分为功率单元(含 IGBT 逆变桥、DC-link 电容、充电开关)和控制单元(含控制板、5 个扩展板插槽、光纤 / 电缆接口);
控制面板:9 键操作(Start/Stop/Reset/ 方向键等)+ 3 行显示,支持多语言切换,可拆卸并通过电缆远程操作;
型号编码:包含额定电流(如 0003=3A)、供电电压(5=380-500V AC,6=525-690V AC)、防护等级(2=IP21,5=IP54)等关键信息;
合规认证:CE、cULus、RCM、KC 等,船级社认证(LR/BV/DNV 等),功能安全符合 EN 61800-5-2(STO/SS1 SIL3)。
关键性能参数
类别 核心参数 规格范围
供电电压 DC 输入 465–800V(对应 380–500V AC)、640–1100V(对应 525–690V AC)
输出特性 频率范围 0–320Hz(特殊应用 7200Hz)
过载能力 低过载:110% IL(1min/10min);高过载:150% IH(1min/10min)
频率分辨率 面板参考 0.01Hz,模拟输入 0.1%(12 位)
环境适应性 运行温度 -10℃(无 frost)~+55℃
存储温度 -40℃~+70℃
湿度 0-95% RH,无凝露
海拔 ≤1000m(超 1000m 每 100m 降载 1%)
交货、存储与安装

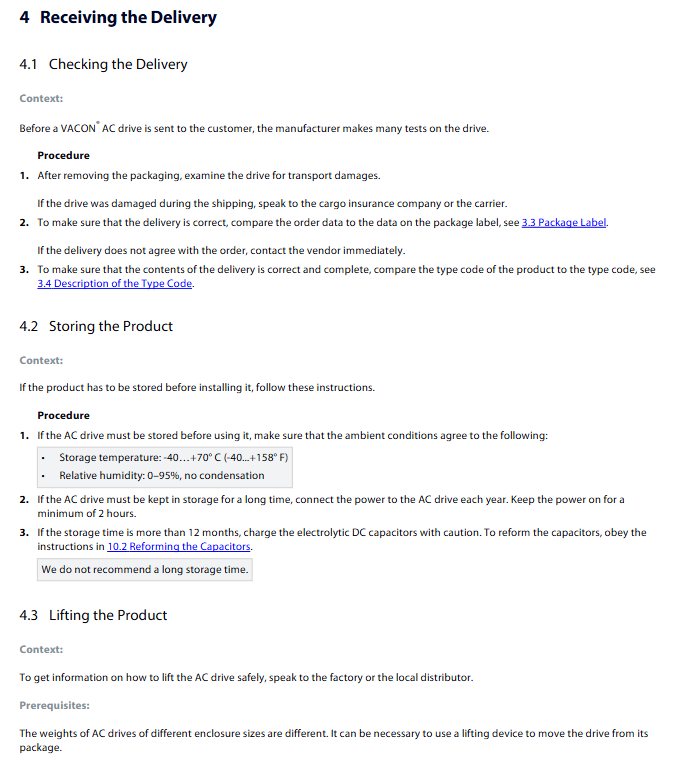

交货与存储
交货检查:① 拆包后检查外观无运输损伤;② 核对包装标签与订单一致(型号、序列号、额定参数);③ 确认配件齐全(螺丝、说明书等);
存储要求:① 温度 - 40~+70℃,湿度 0-95% RH 无凝露;② 长期存储(>12 个月)需每年通电≥2 小时,或按要求进行电容重整;
搬运规范:根据设备重量选用工具(FI9=65kg,FI10=100kg,FI14=604kg),FI9 以上建议用悬臂起重机。
安装要求
环境禁忌:无水滴、腐蚀性气体、易燃物,避免粉尘 / 铁粉过多环境;
安装间距(散热关键):
| 设备类型 | 上方间距(A) | 并排间距(B) | 前方间距(C) |
| 全系列 | ≥200mm(7.87inch) | ≥20mm(0.79inch) | ≥300mm(11.8inch) |
冷却要求:① 单机需满足最小通风空间,多机安装避免热风回流;② 柜体进风口需在底部,出风口在顶部,进 / 出风口面积需符合要求(如 FI9 需进风口≥55000mm²);③ 冷却风量:FI9=750m³/h,FI14=7200m³/h;
安装流程:① 固定功率单元(垂直墙面,安装面平整);② 安装控制单元;③ 检查间距与通风;④ 连接光纤 / 电缆(若未预装)。

电气安装
电缆与接线规范
电缆选型:
| 电缆类型 | 要求规格 | 适用场景 |
| 电源 / 电机缆 | 耐热≥70℃,PVC 绝缘,同心铜屏蔽 | 主电路连接(B+/B-、U/V/W) |
| 控制缆 | 屏蔽多芯缆,截面 0.5-2.5mm² | 控制信号(模拟量 / 数字量输入输出) |
| 光纤缆 | 最小弯曲半径 50mm,最长 8m | 功率单元与控制单元通信(FI9-FI14) |
接线要求:① 电机缆与其他电缆交叉角度 90°,平行敷设需保持最小距离(≤50m 时≥0.3m,≤200m 时≥1.0m);② 屏蔽层需 360° 接地,接地电阻≤100Ω;③ 端子紧固扭矩需符合标准(M10:35-45Nm,M12:65-75Nm);
接地规范:① PE 导体截面≥10mm²Cu 或 16mm²Al(S≤16mm² 时与相线等截面);② 禁止与伺服 / 变频器共地;③ 需安装 Type B RCD 或 RCM 设备(PE 导体可能存在 DC 电流)。
EMC 合规要求
电缆要求:DeviceNet 用专用屏蔽缆,电机缆用 PIRELLI/MCMK 等推荐型号,控制缆用低阻抗屏蔽缆;
安装措施:① 电机缆两端加 grommet,电机端屏蔽层 360° 接地;② 保持变频器默认开关频率(NXI_5:3.6kHz,NXI_6:1.5kHz);③ 安全开关需保证 EMC 防护连续性。
控制面板操作
控制面板包含 7 大主菜单,核心功能如下:
核心菜单功能
菜单编号 菜单名称 核心功能 关键操作
M1 监控菜单 监测 17 项实时数据(输出频率、电机电流 / 转速 / 扭矩、DC-link 电压等) 上下键切换监测项,0.3s 自动更新
M2 参数菜单 分组管理变频器参数(如加速时间 0-3000s) 运行时部分参数锁定,编辑需先停机
M3 键盘控制菜单 切换控制模式(1=I/O 端子,2 = 键盘,3 = 现场总线)、设置电机转向、频率参考 长按 Start/Stop 3s 可快速切换为键盘控制
M4 活跃故障菜单 显示当前活跃故障(最多 10 个)及故障时间记录(T1-T16,含故障时频率 / 电流等) 可查看故障代码与简要描述,指导排查
M5 故障历史菜单 存储最近 30 个故障,按时间倒序排列 长按 Enter 3s 可清空故障历史
M6 系统菜单 1. 语言 / 应用选择(7 种应用程序);
2. 参数备份 / 上传 / 下载 / 对比;
3. 密码保护(1-65535)、参数锁定;
4. 硬件设置(风扇控制、制动电阻连接等) 应用切换后参数会重置,需提前备份
M7 扩展板菜单 查看已连接的 option 板状态,编辑板卡参数(如 AI/AO 信号类型) 支持 OPTA1/OPTA2/OPTA3 等扩展板
常用操作示例
参数备份:进入 S6.3→选择 “Store set 1/2” 保存参数集,或 “Up To Keypad” 上传至控制面板;
密码设置:进入 S6.5→设置密码(1-65535),超时后自动激活,需输入密码才能修改应用 / 参数;
故障复位:按 Reset 键 2s,或通过 I/O 端子、现场总线发送复位信号(复位前需移除启动信号)。
调试与运行
调试前准备
安全检查:① 确认电源已断开并挂牌;② 接地合规,端子紧固;③ 冷却系统正常,无异物堵塞;④ 电机与负载连接可靠;
绝缘测试:① 电机缆:断开 U/V/W 与电机,测相间及相对地绝缘电阻>1MΩ(20℃);② DC 电源缆:断开 B+/B-,测相对地绝缘电阻>1MΩ(20℃);③ 电机:断开电缆,测绕组绝缘电阻>1MΩ(20℃,测试电压≥电机额定电压且≥1000V);
参数核实:确认 G2.1 组参数与电机铭牌一致(额定电压、频率、电流、转速、cosφ)。
调试流程
无负载测试:① 选择键盘控制模式;② 启动电机,监控无异常振动 / 噪音 / 温升;③ 测试转向切换、频率调节功能;
带载测试:① 连接负载,设置最大频率参考(适配电机与负载);② 逐步增加负载,监控电机电流、变频器温度、DC-link 电压;③ 测试急停功能,确认停机正常;
运行 checklist:① 电机安装牢固,负载无卡滞;② 无功率补偿电容接在电机缆上;③ 电机端子无 mains 电位。
维护与故障排查
维护周期与任务
维护周期 核心任务 备注
24 个月(存储状态) 电容重整(若未通电运行) 按 10.2 节流程,限流 800mA 逐步升压至额定 DC 电压
6-24 个月(运行状态) ① 端子紧固;② 散热片 / 冷却通道清洁;③ 冷却风扇运行检查;④ 端子 / 母排无腐蚀;⑤ 柜体滤网清洁 环境恶劣时缩短周期
5-7 年 更换冷却风扇(主风扇、LCL 滤波器风扇、IP54 风扇等) 风扇故障会触发 Fault 32
8-15 年 更换 DC-link 电容 环境温度 30℃、负载 80% 时寿命超 15 年
故障处理规范
故障类型:共 4 类,分别为 Alarm(告警不停机)、Fault(停机)、AR(自动复位重启)、FT(自动复位失败停机);
故障排查流程:① 查看 M4(活跃故障)/M5(历史故障)获取故障代码;② 查阅 12.10 节,确认故障成因(负载 / 电缆 / 参数 / 硬件等);③ 采取针对性措施(如 Overcurrent 检查电缆短路,Overvoltage 延长减速时间);④ 复位故障并测试;
常见故障示例:
| 故障代码 | 故障类型 | 常见成因 | 排查措施 |
| Fault 1 | 过电流 | 电机缆短路、负载突增、电机型号不匹配 | 检查电缆绝缘、负载状态、电机参数,执行识别运行 |
| Fault 2 | 过电压 | 减速时间过短、供电电压尖峰、再生负载 | 延长减速时间、启用过压控制器、加装制动电阻 / 制动斩波器 |
| Fault 14 | 变频器过热 | 冷却风量不足、散热片积尘、开关频率过高 | 清洁散热片、检查风扇、降低开关频率(若允许) |
核心规格补充
功率等级(以 465-800V DC 为例)
变频器型号 外壳尺寸 额定电流 IL(A) 10% 过载功率(40℃,kW) 50% 过载功率(40℃,kW)
NXI_0168 5 FI9 170 90 75
NXI_0385 5 FI10 385 200 160
NXI_0920 5 FI12 920 500 450
NXI_1450 5 FI13 1450 800 710
NXI_2700 5 FI14 2700 1500 1200
保护功能
涵盖过流、过压、欠压、接地故障、电机缺相、变频器过热、电机过热 / 堵转 / 欠载、IGBT 温度保护、制动电阻过热等多重保护。
