Saia-Burgess PCD4.U100 升级套件使用指南
Saia PCD4.U100 系统升级套件：从经典到现代的平滑迁移指南
在工业自动化领域，技术迭代与系统升级是保持设备竞争力、提高运行效率的必然要求。对于使用Saia PCD4经典系列PLC的用户而言，将其核心控制系统升级至基于NT-OS的新一代PCD2.M5或PCD3.M系列平台，是一个提升性能、延长系统生命周期的理想选择。PCD4.U100套件正是为此而生，它充当了新旧平台之间的桥梁，允许用户在保留现有PCD4 I/O模块投资的同时，享受新CPU带来的更高处理速度和更丰富的功能。本文旨在深入解读PCD4.U100套件的官方技术手册，系统性地阐述整个迁移过程中的关键技术点、操作步骤和注意事项，为自动化工程师提供一份全面、专业的技术参考。
第一部分：迁移准备与兼容性评估
成功的系统升级始于周密的计划和全面的兼容性检查。
1.1 迁移的核心流程
手册开篇便给出了一个清晰的迁移检查清单，勾勒出整个项目的执行路径：
硬件检查：首先确认所有现有的PCD4 I/O模块均可在新系统中使用。
硬件安装：将原有的PCD4 CPU替换为PCD4.U100套件，并安装新的PCD2.M5或PCD3.M系列CPU。原有的PCD4 I/O模块继续使用。
软件准备：确保Saia PG5® 开发软件版本不低于1.4.300（需安装Patch 15）或2.0.150（SP1）。
项目转换：在PG5中打开原有项目。对于使用Fupla（功能块图）或IL（指令表）编程的项目，系统会自动或手动地进行代码更新。
下载与调试：完成程序适配后，将新程序下载至新CPU，并进行系统测试。
1.2 硬件兼容性清单
在开始物理安装前，必须严格对照兼容性列表进行核对，以避免因不兼容导致的硬件损坏或系统故障。
支持的CPU：PCD2.M5xxx（固件版本1.10.16或更高）和 PCD3.Mxxxx（固件版本1.10.16或更高）。这些新型CPU均搭载了NT-OS操作系统。
电源模块：PCD4.N2x0电源模块，且硬件版本需为B或更新。手册特别警告，使用旧版本电源模块可能会损坏PCD4.U100套件，这一点需要高度关注。
不支持的模块：所有PCD4.Hxxx系列模块（如高速计数、定位等智能模块）均不被支持。这意味着在升级过程中，如果原有系统包含此类模块，需要寻找替代方案或重新设计相关功能。
软件版本：如前所述，必须使用指定版本或更高版本的Saia PG5®开发软件，以确保新的I/O库和功能块能够正常工作。
第二部分：硬件安装与寻址模式配置
硬件安装的核心在于PCD4.U100套件的连接以及新旧I/O模块的地址分配。
2.1 PCD4.U100套件的角色
PCD4.U100套件本质上是一个适配器，它连接在新型PCD2/3 CPU与原有PCD4 I/O机架之间。它将新CPU的高速I/O总线转换为旧PCD4系统能够识别的信号，同时处理电源和地址映射。正确安装此模块是实现新旧平台融合的物理基础。
2.2 寻址模式的选择与影响
这是迁移过程中最关键的技术决策之一，决定了新CPU如何“看到”并管理物理I/O点。PCD4.U100模块背面的一个微型开关提供了四种寻址模式，其中两种主要模式最常用：
模式1：地址从‘0’开始（无新I/O模块）
此模式下，PCD4 I/O模块的地址空间从0开始，直接映射到新CPU的I/O总线上。
优点：原有的PCD4程序无需进行任何地址更改，可以直接使用。
代价：无法在新CPU的空闲插槽上添加任何新的PCD2/3 I/O模块。因为地址0已经被占用。这也意味着不能添加任何智能模块（如PCD2/3.Fxxx通信模块）或内存模块（如PCD2/3.R6xx）。
适用场景：仅进行CPU升级，不扩展任何新硬件，追求最小化程序改动。
模式2：地址从‘256’开始（可添加新I/O模块）
此模式下，所有PCD4 I/O模块的地址都被偏移了256。例如，原来地址为0的模块，在新系统中的地址变为256。
优点：新CPU总线上的0-255地址范围被释放出来，可以用于安装最多8个新的PCD2/3 I/O模块。这为系统的扩展提供了可能。
代价：原有的用户程序需要对所有I/O访问指令进行地址调整，将原来的地址加上256。同时，PCD4看门狗地址也从255偏移到511（或更高）。
适用场景：希望在升级CPU的同时，扩展新的I/O模块或通信模块，实现系统功能增强。
2.3 看门狗的双重处理
手册中特别提到了看门狗（Watchdog）的问题。在PCD4系统中，看门狗地址通常位于255和511。在新CPU上，看门狗地址为255。当选择“地址偏移256”模式时，PCD4看门狗的地址变为511（旧看门狗地址偏移）和767，从而与CPU自带的看门狗（地址255）相区分。这一细节在编写和维护诊断程序时需要特别注意。
第三部分：串行通信与新旧系统差异
硬件升级必然带来一些功能性的变化，需要工程师在软件层面进行适配。

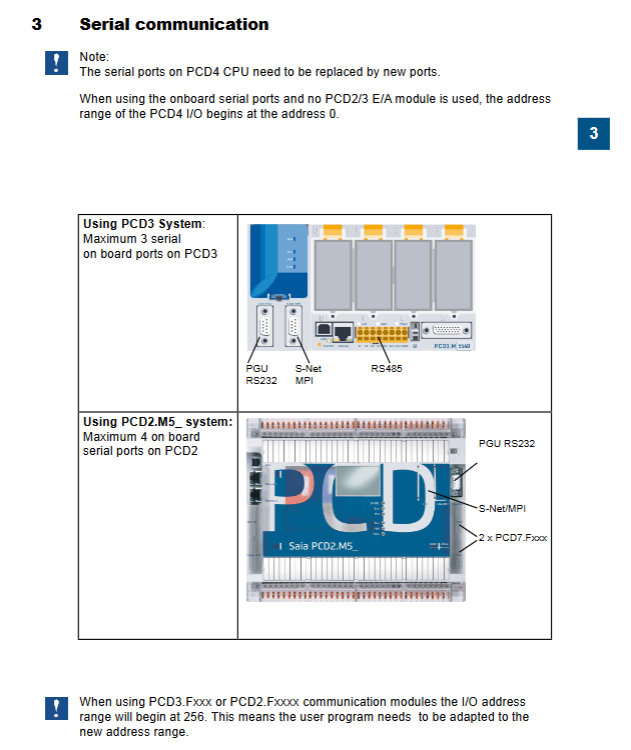

3.1 串行通信端口
原PCD4 CPU上的串行通信端口（如RS-232）在新系统中不再可用。所有的通信功能将由新PCD2/3 CPU上的板载串口或通过新添加的PCD2/3.Fxxx通信模块提供。因此，在迁移过程中，必须将原程序中对旧CPU串口的操作，重新映射到新的通信端口上。
3.2 关键XOB组织块的变化
XOB是PCD系统中处理特定事件的组织块（类似中断程序）。
XOB 5：在原系统中，XOB 5用于处理I/O退出（/IOQUIT）信号。手册明确指出，在新一代CPU中，这个信号已不复存在，因此XOB 5不再有效。所有与XOB 5相关的代码都应被注释掉。
XOB 1：XOB 1用于检测I/O总线电源故障。手册指出，在新系统中，当检测到PCD4 I/O总线或扩展模块（如PCD3.C200）的电源故障时，XOB 1会被触发，但检测时间大约为500ms。更重要的是，它对比了新旧PCD4电源模块（N200与N210）在故障检测能力上的差异，例如N210能够同时监测+5V和±15V输出，而N200不能检测±15V。这提醒工程师，升级后系统对电源故障的诊断能力可能发生变化，需要在程序中予以考虑。
第四部分：用户程序迁移与适配
这是整个升级项目中工作量最大、技术含量最高的部分。用户程序必须适应新CPU的高速性能和不同的硬件架构。

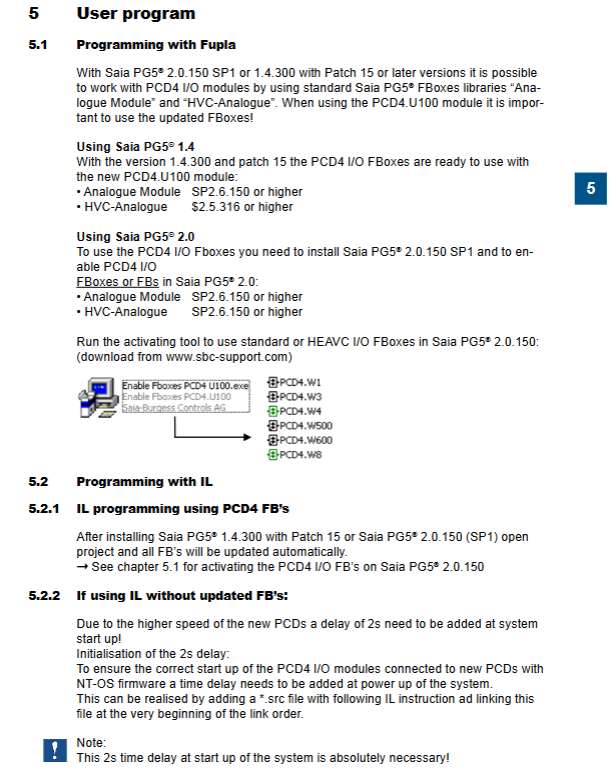

4.1 Fupla编程方式
对于使用Fupla（功能块图）进行编程的用户，适配过程相对简便。
前提：使用Saia PG5® 1.4.300 Patch 15 或 2.0.150 SP1及以上版本。
所需库：确保安装了最新版的“Analogue Module”和“HVC-Analogue”库。
自动更新：在PG5 2.0中，需要运行一个激活工具来启用PCD4 I/O FBoxes。之后，当打开旧项目时，所有与PCD4 I/O相关的功能块（FBox）都会被自动更新到与PCD4.U100兼容的版本。
4.2 IL编程方式的深度适配
对于使用指令表（IL）进行编程的工程师，适配过程更为关键，需要对代码进行手动或半手动修改。
4.2.1 至关重要的2秒启动延迟
由于新CPU的处理速度远高于旧PCD4 CPU，导致的一个直接问题是：在新CPU上电并开始执行程序时，外部的PCD4 I/O模块可能尚未完成其自身的初始化。这会造成I/O模块无法被正确配置，从而导致系统故障。
解决方案：在程序的最开始处，必须强制执行一个至少2秒的延时。手册提供了详细的实现步骤：
创建一个新的.src文件（例如Wait_2s.src）。
在该文件中写入以下IL代码，以实现一个精确的2秒延时循环：
text
$WAITFOR ; Wait for timer to start
BEGIN
SET 8 1 ; Set up a timer for 2 seconds (depends on system tick)
; ... (具体计时循环代码详见手册原文)
END
关键一步：在项目的链接顺序（Link Order）设置中，必须将新创建的Wait_2s.src文件放置在链接列表的最前面。确保它在任何其他用户程序代码之前被执行。
这一操作确保了在每次CPU启动或冷启动时，程序都会首先执行一个2秒的等待，给予PCD4 I/O模块充足的初始化时间。
4.2.2 特定模块的代码适配
除了全局的启动延时，某些I/O模块（如PCD4.W100、W500、W600）由于其操作特性，在高速CPU下需要插入额外的空操作（NOP）指令，以保证时序的正确性。
PCD4.W100（模拟量模块）：在模数转换（A/D）和数模转换（D/A）的操作序列中，手册明确指示需要插入多个NOP指令。例如，在启动A/D转换后，程序会轮询一个状态位（I15）等待转换完成。在原系统中，这个等待时间可能足够，但在新CPU上，由于执行速度过快，可能在转换完成前就读取了结果。插入的NOP指令（NOP NOP NOP NOP）人为地增加了几个机器周期，确保了正确的时序。
PCD4.W500 / W600（智能模块）：对于这些更复杂的模块，手册建议在XOB 16（启动初始化组织块）中，通过调用配置功能块（CFB config）的方式来确保其正确初始化。这比单纯的延时更为可靠。
4.2.3 不被支持的模块
再次强调，所有PCD4.Hxxx系列模块（如高速计数器、定位模块等）不被支持。如果在原系统中使用了这些模块，迁移项目将无法直接进行，必须对这部分功能进行重新设计和实现。
第五部分：总结与最佳实践
PCD4.U100套件为PCD4经典系列用户的系统升级提供了一条清晰、可行的路径。它巧妙地保护了用户在I/O模块上的既有投资，同时引入了新一代CPU的高性能。然而，成功的升级不仅仅是一个简单的硬件替换过程，它要求工程师必须深入理解新旧平台之间的差异，并严格按照手册的指导进行软件适配。
最佳实践建议
详尽的兼容性审查：在项目启动前，彻底检查所有现有硬件，特别是电源模块（N2x0）版本和H系列智能模块。
软件环境准备：确保开发环境（PG5）和所有相关的库文件都升级到手册要求的版本。
谨慎选择寻址模式：根据是否需要在未来扩展新I/O模块，明智地选择地址偏移模式。一旦选定，就需要对所有程序地址进行一致的修改。
重视启动延时：对于IL编程用户，2秒的启动延迟不是可选项，而是必选项。必须严格按照手册方法实现，并确保链接顺序正确。
分步调试：在完成程序适配后，先在离线环境下模拟或使用小规模硬件进行测试，再逐步接入完整的系统，确保万无一失。
更新文档：升级完成后，务必更新所有相关的系统图纸和程序文档，特别是I/O地址映射表，以便于未来的维护。
总而言之，PCD4.U100升级套件不仅是一个硬件产品，更是一套系统化的工程解决方案。遵循本手册提供的详尽指南，工程师可以充满信心地完成从经典平台到现代平台的迁移，使自动化系统焕发新生，满足未来更长周期的生产需求。
