YASKAWA Σ-II 系列 DeviceNet 应用模块（JUSP-NS300/NS300-E）
Yaskawa Sigma-II系列NS300 DeviceNet应用模块深度技术指南
引言：工业自动化中的通讯枢纽
在现代化的工业自动化控制系统中，现场总线技术是实现设备间高效、实时数据交换的核心。安川电机作为运动控制领域的领军者，其Sigma-II系列伺服驱动器凭借卓越的性能广泛应用于各类精密机械。为了使Sigma-II系列伺服驱动器能够无缝接入开放的DeviceNet工业网络，安川推出了专用的应用模块——NS300 (JUSP-NS300 / JUSP-NS300-E)。
本文基于安川官方操作手册（TOB-C718-6C），全方位、深层次地解析NS300模块的技术细节。从开箱检查、硬件安装、电气接线规范到网络拓扑结构设计，我们将为您提供一份详尽的专业指南，旨在帮助工程师构建稳定、高效且符合国际标准的DeviceNet运动控制系统。
安全规范与操作环境基石
在开始任何硬件操作之前，确立安全意识是工程实施的第一准则。NS300模块作为伺服驱动器的扩展组件，其操作规范直接关系到人身安全与设备寿命。
1.1 危险等级警示
手册中定义了清晰的危险等级标识，工程师必须严格识别：
WARNING（警告）：涉及可能导致死亡或重伤的危险。例如，在通电状态下打开端子盖板可能导致触电；维护前未切断电源并等待5分钟（电容放电）可能导致残余电荷触电。
CAUTION（注意）：涉及轻微伤害或设备损坏。例如，将三相电源错误连接到输出端子（U, V, W）将导致火灾或设备损毁；操作中触摸散热片可能导致烫伤。
1.2 运输与存储的特殊考量
手册特别提到了关于防虫防腐处理的注意事项。若需对包装木材进行防虫处理，必须避免使用熏蒸法，尤其是含有卤素（氯、氟、溴、碘）的消毒剂。这些气体可能腐蚀电子元器件中的电容器，导致产品故障。推荐使用热处理（核心温度56°C持续30分钟以上）。此外，存储环境应保持在-20°C至+85°C之间，避免极端环境对电子元件的物理损伤。
硬件组成与接口解析
NS300模块作为SGDH SERVOPACK的通讯接口扩展单元，其接口设计紧凑而功能明确。深入理解各部件功能是正确接线的前提。
2.1 关键部件说明
地线端子：连接至SGDH驱动器标有“G”的端子，确保模块与大地的等电位连接，这是抗干扰的基础。
旋转开关 (Rotary Switches)：
×1, ×10：用于设定DeviceNet节点的物理地址。这种机械式的设定方式保证了即使掉电，节点地址也不会丢失。
DR：用于设定DeviceNet通讯波特率。
RS-232C通讯接口 (CN11)：用于连接NSxxx设置工具，进行本地参数配置和调试。
LED指示灯 (MS/NS)：
MS (Module Status)：模块状态指示，用于判断模块自身是否正常上电及运行。
NS (Network Status)：网络状态指示，用于判断模块是否成功连接到DeviceNet网络及通讯质量。
DeviceNet通讯接口 (CN6)：核心接口，用于连接DeviceNet网络干线或支线。
外部通讯接口 (CN4)：用于连接外部I/O信号及全闭环编码器信号。
2.2 型号命名规则
型号JUSP-NS300-E中的后缀“E”代表符合RoHS指令（限制在电子电器设备中使用某些有害物质），体现了安川对环保合规性的重视。
安装工艺与热管理设计
NS300模块需直接安装在SGDH SERVOPACK上，正确的安装不仅关乎机械稳固性，更直接影响散热效率。
3.1 安装步骤详解
拆除护盖：移除SGDH驱动器CN10接口上的连接器护盖。
模块对接：将NS300模块垂直插入CN10接口，确保连接器完全吻合。
接地连接：这是最关键的一步。必须将NS300模块的地线连接至SGDH驱动器标有“G”的端子。
螺钉紧固：根据驱动器型号不同，使用随附的M3或M4螺钉固定。手册特别强调，对于机架安装型驱动器，必须使用弹簧垫圈和平垫圈，否则接地螺钉可能从法兰盘背面突出，阻碍驱动器的平整安装。
3.2 环境热管理与间距控制
伺服驱动器是大功率电力电子设备，热管理至关重要。NS300模块安装后，驱动器的整体热设计需遵循以下原则：
垂直安装：驱动器必须垂直于墙面安装，以保证空气自然对流。
安装间距：
上下空间：至少保留50mm空间，利于空气流通。
左右间距：并排安装时，模块间需保留10mm以上间距。
柜内环境：控制柜内需安装冷却风扇，确保环境温度不超过55°C，长期可靠性建议维持在45°C以下。
DeviceNet网络拓扑与布线规范
这是本技术指南的核心部分。DeviceNet作为一种基于CAN总线的现场总线，其物理层设计对信号完整性要求极高。错误的布线是导致通讯中断、丢包或设备故障的主要原因。

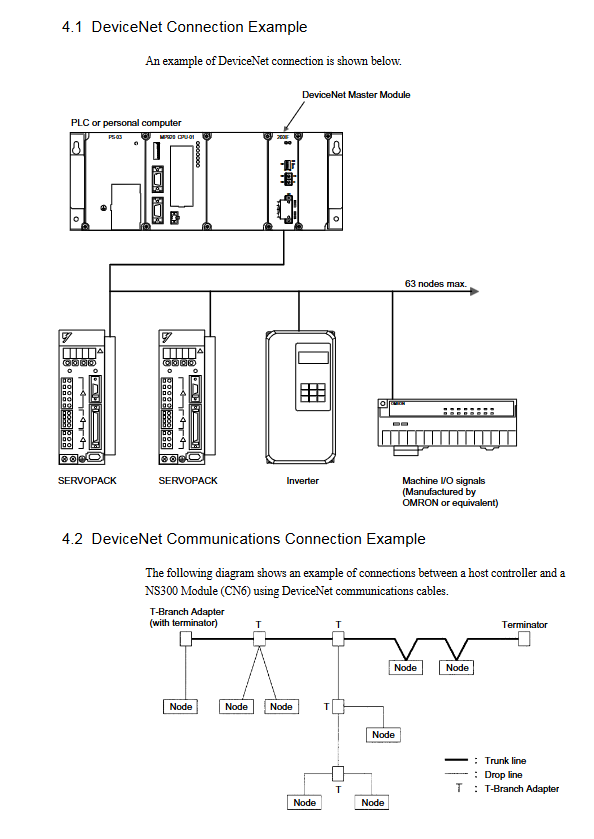

4.1 网络拓扑结构
DeviceNet网络由干线和支线组成，支持T型分支和多分支混合拓扑。
节点：NS300模块作为网络上的一个节点，可以是主站也可以是从站。网络最多支持64个节点（地址0-63）。
终端电阻：为了消除信号反射，干线的两端必须安装终端电阻。这是最容易被忽视却至关重要的规则。缺少终端电阻会导致通讯波形畸变，尤其在高速通讯（500kbps）时尤为明显。
4.2 连接器接口定义 (CN6)
NS300采用5针开放式连接器，引脚定义严格遵循ODVA标准：
Pin 1 (V-, Black): 0V通讯电源
Pin 2 (CAN L, Blue): CAN低电平信号线
Pin 3 (SHIELD, Drain): 屏蔽层连接
Pin 4 (CAN H, White): CAN高电平信号线
Pin 5 (V+, Red): 24V通讯电源
注意：通讯电源必须由外部独立提供，不可借用伺服驱动器的控制电源，以避免电源噪声干扰通讯总线。
4.3 电缆选型与长度限制
DeviceNet电缆分为粗缆和细缆，选型直接决定了网络的最大覆盖范围。
波特率 粗缆最大长度 细缆最大长度 总支线长度限制
500 Kbps 100 m 100 m 39 m
250 Kbps 250 m 100 m 78 m
125 Kbps 500 m 100 m 156 m
粗缆：信号衰减低，适合长距离主干传输，但硬度较高，不易弯曲。
细缆：柔韧性好，适合短距离支线连接，但信号衰减较大。
混合布线计算公式：当网络中同时存在粗缆和细缆时，其长度必须满足特定的线性约束关系。例如在125 Kbps波特率下：L_粗缆 + 5.0 × L_细缆 ≤ 500米。这一公式揭示了细缆对网络长度的“加权”负面影响，工程师在布线规划时必须进行精确计算。
4.4 支线长度规则
单根支线限制：从干线分支点到节点的最大长度不可超过6米。
累积支线限制：网络上所有支线的总长度必须在规定范围内（如500 Kbps时总和不超过39米）。过长的累积支线会导致信号反射和阻抗不匹配。
4.5 接地策略与抗干扰
单点接地：通讯电缆的屏蔽层应连接到通讯电源的FG端子，并最终接地（接地电阻小于100Ω）。
禁止多点接地：多点接地会形成地环路，引入巨大的噪声干扰。
独立接地：DeviceNet网络的接地点不应与伺服驱动器或变频器的接地点共用，以免强电设备的地电流干扰弱电通讯信号。
软件配置与EDS文件
要让NS300模块在网络上正常工作，除了物理接线，还需要软件层面的配置。
5.1 参数设置
当NS300安装在SGDH上并首次上电时，驱动器参数会自动设定，以适配应用模块。但在正式运行前，用户需通过旋转开关设置节点地址和波特率，并确保这些设置与上位机主站的配置一致。

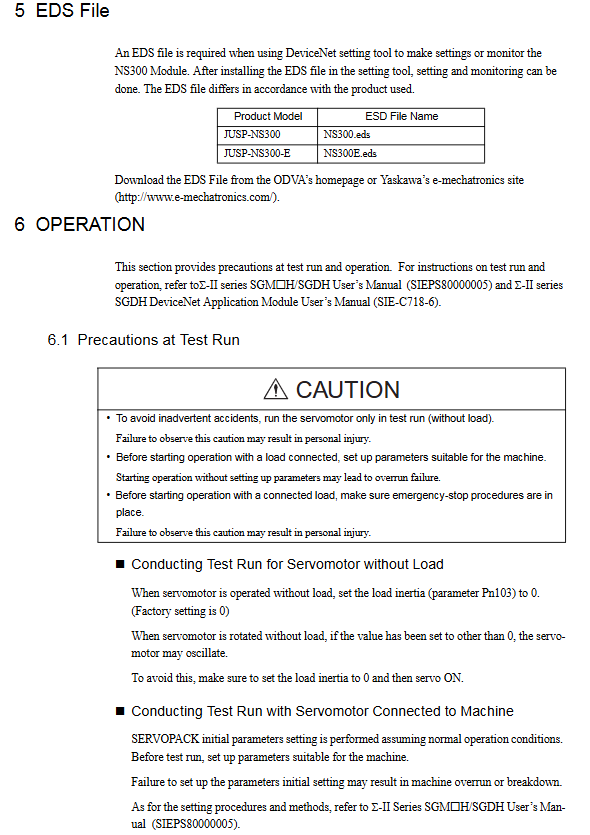

5.2 EDS文件
EDS文件是DeviceNet设备的“电子身份证”。在使用配置工具（如DeviceNet Manager）扫描网络时，必须导入对应的EDS文件。
文件名：NS300.eds (标准版) 或 NS300E.eds (RoHS版)。
获取途径：可从ODVA官网或安川电机的官方网站下载。EDS文件包含了设备的参数列表、I/O数据格式等信息，是上位机识别和控制NS300模块的关键。
试运行与维护保养
6.1 试运行注意事项
在连接负载进行试运行前，必须进行无负载测试。
惯性匹配：参数 Pn103（负载惯量比）至关重要。无负载测试时，必须将其设为0（出厂默认值）。若此参数设置错误，电机可能产生振荡或过冲。
急停回路：在带载运行前，必须确认急停按钮的功能有效，以防止突发故障导致设备损坏或人员伤害。
6.2 维护检查
伺服驱动器属于静电敏感设备，维护时需格外小心：
放电等待：断电后，必须等待至少5分钟，待内部电容放电完毕后方可触摸内部电路。
环境检查：定期检查控制柜内的温湿度、积尘情况以及散热风扇的运转状况。
EMC指令合规性对策
在欧洲市场销售或使用的设备必须符合EMC指令（电磁兼容性）。NS300模块在设计中已考虑了EMC要求，但系统的最终合规性取决于安装质量。
7.1 电缆屏蔽处理
DeviceNet电缆：必须使用专用DeviceNet电缆。
全闭环编码器电缆 (CN4)：必须使用双绞屏蔽电缆，并连接指定型号的连接器（如Molex 54306-2011）。
7.2 磁环与线夹的应用
铁氧体磁环：在DeviceNet通讯电缆靠近主站和伺服驱动器端，以及全闭环编码器电缆靠近伺服端，必须安装磁环（如ESD-SR-25）。磁环能有效抑制高频共模噪声。
电缆夹具：屏蔽层必须通过导电金属夹具固定并接地。夹具安装面需去除油漆，确保良好的电气连接。
7.3 配线实例
典型的合规配线方案中，进线电源需经过噪声滤波器，伺服驱动器与电机间的动力线需使用屏蔽线并两端接地，而通讯线则需在驱动器侧通过磁环并使用专用线夹接地。这种立体化的屏蔽措施，构建了一个电磁安全的运行环境。
