OMRON SYSMAC C系列PLC编程指南
时间: 2026-03-26浏览次数：
OMRON SYSMAC C系列PLC编程指南
OMRON SYSMAC C系列PLC离线编程与系统配置深度技术指南
在工业自动化控制领域，OMRON（欧姆龙）的SYSMAC系列可编程控制器（PLC）以其高可靠性与灵活性著称。为了有效地对这些控制器进行编程、调试与维护，OMRON推出了SYSMAC Support Software（SSS）。本文基于《SYSMAC Support Software Operation Manual: C-series PCs》（文档编号 W248-E1-1A），深入剖析SSS软件针对C系列PC（包括C20, C500, C1000H, C2000H, C200H, C200HS, CQM1等型号）的离线操作流程。本文旨在为工程师提供一份详尽的操作参考，涵盖从文件管理、梯形图编程、I/O表配置到EPROM数据处理的全方位技术细节。
安全规范与操作环境
在启动SSS软件之前，深入理解安全协议是保障人员与设备安全的前提。
1.1 安全警示分级
手册中明确规定了三级安全警示标识，操作人员必须严格遵守：
DANGER（危险）：若不遵守，极有可能导致死亡或重伤。例如，在通电状态下接触端子可能导致严重触电。
WARNING（警告）：若不遵守，可能导致死亡或重伤。例如，必须在断电后等待至少10分钟，让电容放电完毕后方可触摸设备内部。
Caution（注意）：若不遵守，可能导致轻微伤害或设备损坏。例如，确保输入电压不超过额定值，否则可能损坏输入单元。
1.2 操作环境要求
SSS软件运行于IBM PC/AT或兼容机上，对环境有严格要求：
温度与湿度：工作环境温度需保持在0°C至55°C之间，湿度在10%至90%之间（无冷凝）。存储温度为-20°C至70°C。
环境因素：避免阳光直射、腐蚀性气体、大量尘埃、强磁场及振动环境。控制柜的IP等级必须满足最终产品的防护要求。
1.3 接地与安装
接地：安装时必须将系统接地电阻控制在100Ω以下，以防止电气冲击。所有单元必须连接到同一个接地点，形成星型接地结构。
供电隔离：在进行耐压测试时，必须断开LG端子，以防损坏内部电路。
文件管理与系统设置
SSS软件的数据管理分为DOS文件格式与LSS数据格式。
2.1 文件格式选择
DOS文件格式：默认格式。路径名最长66个字符，文件名最长8个字符。适合在现代PC环境中进行数据交换。
LSS数据格式：旧版格式。若需将数据用于旧版LSS系统，必须选择此格式保存。
2.2 数据盘操作
在进行文件保存或检索时，用户可以修改默认路径。若使用软盘作为数据盘，必须确保其已格式化且未被写保护。对于LSS格式，数据盘类型（C2000H、C500或C2000H/C500）必须与系统设置中的PC型号相匹配，否则将导致读写错误。

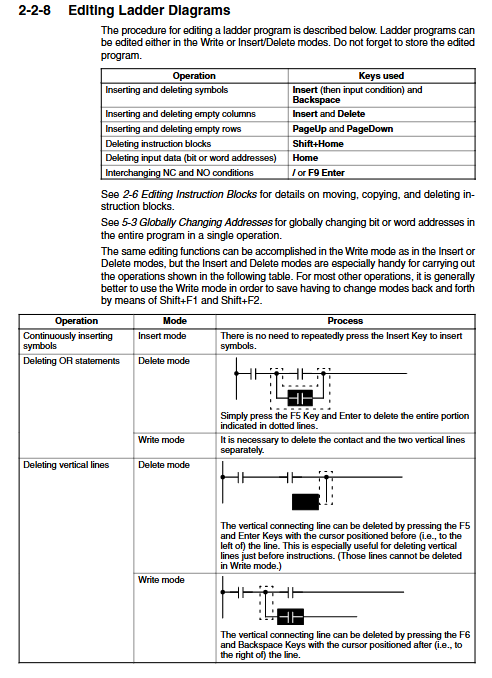

离线编程：梯形图模式详解
梯形图是PLC编程中最直观的语言。SSS软件提供了强大的梯形图编辑功能。
3.1 编程屏幕与编辑模式
梯形图编程屏幕分为显示区与功能键区。屏幕右上角显示当前编辑模式，主要模式包括：
读模式：用于浏览程序。
写模式：用于创建或编辑程序。
插入模式：用于在现有程序中插入新指令。
删除模式：用于删除指令。
3.2 指令输入流程
在写模式下，用户需通过功能键输入指令。例如：
输入条件：
常开触点：输入位地址后按 Enter 键。
常闭触点：按 F9 键（NOT），输入位地址后按 Enter。
或（OR）指令：按 F5 键。
右侧指令（输出类）：
输出指令（OUT）：按 F7 键。
定时器（TIM）：按 Ctrl + F6，输入定时器号及设定值。
计数器（CNT）：按 Ctrl + F5，输入计数器号及设定值。
3.3 线连接操作
梯形图不仅包含逻辑符号，还包含连接线。
水平线：将光标移至断点处，按 F8 键。
垂直线：将光标移至垂直线下端右侧，按 F6 键。
长线连接：当需要连接长距离节点时，可按 End 键进入连接模式，移动光标至终点后按 Enter 完成。
3.4 指令块与程序存储
指令块限制：一个指令块（从左母线到右侧输出指令）最多包含22行指令。若超过此限制，必须使用助记符模式编写。
存储操作：在梯形图模式下，屏幕上的程序不会自动写入系统工作区。编辑完成后，必须按 F3 键执行“存储”操作。若未存储即切换模式，程序将丢失。
3.5 注释功能
为了提高程序的可读性，SSS支持三种注释：
I/O注释：针对特定位地址的说明（最长16字符）。可通过“N:Edit comments”菜单或在梯形图编写时直接输入。
指令注释：针对输出指令的说明（最长32字符）。
块注释：插入在指令块之间的说明（最长60字符/行，共2行）。
离线编程：助记符模式
助记符模式提供了更底层的编程接口，适合习惯文本编程的工程师。
4.1 两种输入方式
助记符屏幕支持两种输入风格：
功能键输入：利用屏幕下方的功能键提示，结合 Ctrl 键输入地址前缀（如 Ctrl+F4 输入DM）。
打字输入：直接通过键盘键入指令助记符（如 LD, AND, OUT）和操作数。需注意，助记符和操作数之间必须用空格分隔。
4.2 自动存储特性
与梯形图模式不同，助记符模式下输入的指令会自动写入系统工作区，无需手动执行存储操作。这使得小范围的快速修改变得极为高效。
4.3 搜索与编辑
在助记符模式下，可以通过输入程序地址、指令助记符或位地址来快速定位代码段。编辑时，支持简单的行内插入与删除，修改后的程序需运行“程序检查”以确认逻辑正确性。
I/O表编辑与配置
I/O表是CPU识别连接在机架上的各类单元（如输入模块、输出模块、特殊I/O单元）的关键数据结构。对于C20、P型、K型及CQM1等PLC，不需要I/O表，但对于大型PLC，此步骤至关重要。
5.1 I/O表创建逻辑
在离线模式下，用户可以手动构建I/O表。屏幕左侧显示机架号，右侧显示槽位及配置情况。
基本I/O：使用 F1（输出）和 F2（输入）键分配槽位。
特殊I/O单元：按 F8 键，输入单元号（0-9或0-F，视型号而定）及单元类型代码（如C表示高速计数器，N表示位置控制单元）。
远程I/O：通过 F4（主站）和 F6（从站）配置远程机架。
5.2 错误检查
配置完成后，必须按 F10 键退出并写入工作区。系统会自动检查I/O表，常见的错误包括：
Word over：分配的字数超过限制。
Duplicated word：同一字地址被分配给多个单元。
IN/OUT mix：同一个字中同时包含输入和输出点（部分型号不允许）。
数据存储区（DM）编辑
DM区用于存储操作数据及PC设置参数。
6.1 数据显示与输入
DM显示界面以160字为一页，同时显示十六进制和ASCII码内容。用户可按 A:HEX ↔ ASCII 键切换输入模式。
十六进制输入：直接输入4位十六进制数。
ASCII输入：输入对应的字符代码。
6.2 数据操作
复制：可将指定范围的DM数据复制到另一区域。
填充：将特定数值填充到指定范围，常用作初始化（填充0000）。
保存与检索：DM数据可以独立于程序文件保存，文件扩展名为 .SP6（全部保存）或 .SL4（块保存）。
实用程序操作
实用程序菜单提供了维护和调试的高级工具。
7.1 全局地址修改
当现场I/O点变更时，手动修改程序中的每一个地址极为繁琐。SSS提供的全局地址修改功能可一键完成：
位地址修改：将程序中所有 IR 00001 替换为 IR 00003，并可选择是否同时替换I/O注释。
字地址修改：批量修改字地址及定时器/计数器号。
范围设置：支持连续地址范围的替换，极大提高了程序移植效率。
7.2 EPROM操作
在需要固化程序的场合，SSS支持通过EPROM写入器烧录芯片。
芯片选择：根据PC型号选择芯片容量（如2764, 27128等）。C1000H/C2000H等大型PLC通常需要成对使用ROM芯片（奇偶芯片）。
写入流程：
选择 T:Computer ↔ ROM。
设置EPROM容量。
选择 W:Write。
系统将程序转换为中间语言并写入ROM数据缓冲区，随后提示启动写入器烧录。
Intel HEX文件：SSS还可生成 .HEX 标准格式文件，供第三方编程器使用。

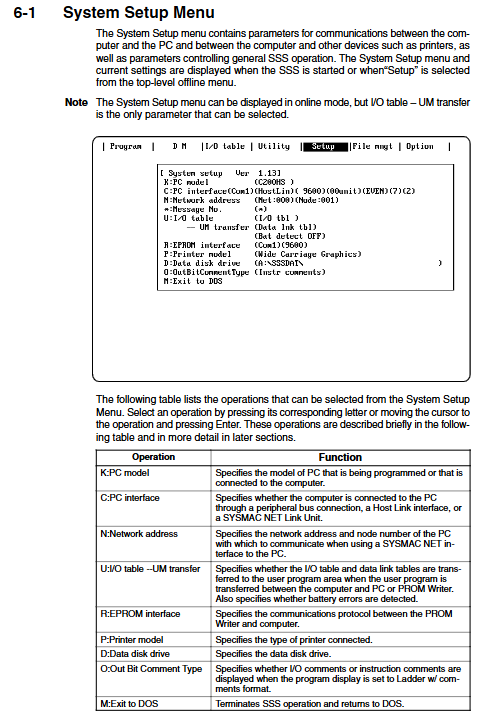

7.3 PC设置
对于CQM1、C200HS等机型，可通过软件设置运行参数，这些设置存储在DM 6600-6655区域：
启动模式：设定上电后的运行模式（编程、监控或运行）。
RS-232C设置：配置串口通信参数（波特率、校验位等）。
周期时间监控：设置最大循环扫描时间，超时则报警。
打印输出与文档归档
SSS支持丰富的打印功能，帮助生成技术文档：
梯形图打印：可设置每页行数、打印范围及是否包含注释。支持打印X/Y标签以区分输入输出点。
交叉参考表：打印特定地址在程序中的所有引用位置，是排查逻辑错误的重要依据。
助记符列表：打印指令清单及程序地址。
