Kollmorgen ServoStar S驱动器安装调试指南
时间: 2026-03-26浏览次数：
Kollmorgen ServoStar S驱动器安装调试指南
Kollmorgen ServoStar S 系列伺服驱动系统全方位技术指南
引言：高性能运动控制的核心
在工业自动化领域，伺服驱动器作为连接控制核心与执行机构的桥梁，其性能直接决定了机械系统的响应速度、定位精度与运行稳定性。Kollmorgen作为运动控制领域的先驱，其推出的ServoStar S系列伺服驱动器，以高功率密度、灵活的控制模式及强大的网络通讯能力，广泛应用于电子制造、包装机械、数控机床及机器人等领域。本文将基于官方技术手册，深入剖析ServoStar S系列（涵盖SR、SE及PA系列总线模块）的硬件架构、安装规范、电气连接、软件配置及故障排查体系，旨在为工程技术人员提供一份详尽、专业的实操指南。
系统概览与型号命名规则
1.1 产品系列定位

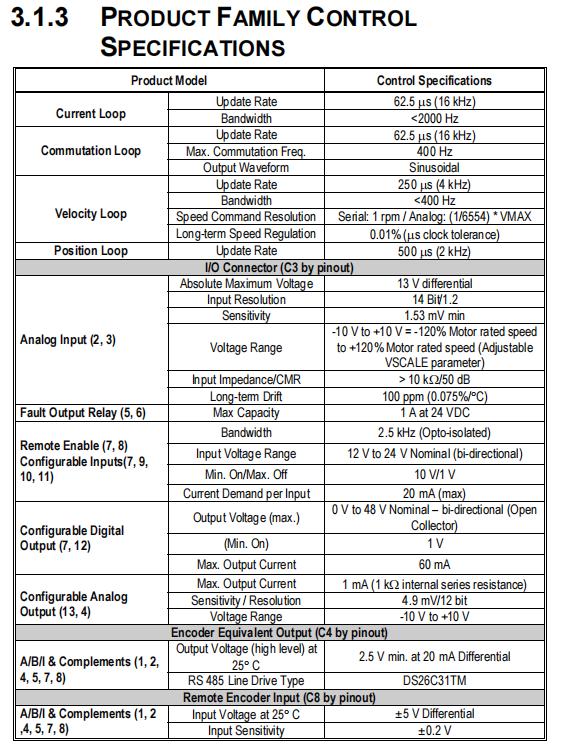

ServoStar S系列是Danaher Motion旗下的一款全数字伺服放大器，旨在驱动BLDC（无刷直流）同步伺服电机。该系列不仅继承了Kollmorgen Goldline与Silverline电机系列的优良基因，更通过数字化技术实现了从电流环到位置环的全闭环精密控制。其核心优势在于模块化设计，允许通过Bus Module（总线模块）实现多轴系统的直流母线共源与逻辑电源共享，极大地优化了控制柜空间与能效。
1.2 型号解析
准确解读型号是正确选型与替换备件的前提。ServoStar S的型号命名包含丰富的技术信息，如电流等级、电压等级、反馈类型及硬件选项。
家族系列：以“S”开头，代表S系列。
额定电流：如03、06、10、20、30、55、85，分别代表3A至85A的连续电流输出能力。
反馈类型：
R：旋转变压器。
E：编码器。
B：正弦编码器。
电压等级：
1：115 VAC (160 VDC)。
2：230 VAC (325 VDC)。
硬件选项：如200代表标准版，201代表SERCOS接口版本。
例如，型号S R 03 200 - 2表示该驱动器属于S系列，额定电流3A，采用旋转变压器反馈，适用于230VAC输入电压的标准版驱动器。通过解析型号，工程师可以迅速判断驱动器的关键参数，避免选型错误导致的系统不兼容。
机械安装与环境考量
伺服驱动器的安装环境直接关系到其散热效率与电磁兼容性（EMC）。
2.1 安装空间与方向
ServoStar S驱动器设计为垂直安装，以确保最佳的自然对流散热效果。根据手册规格，驱动器上下需预留至少63.5mm（2.5英寸）的通风空间，侧向则无需额外间距。对于大电流型号（如Sx85），设备内置冷却风扇，需特别注意进风口与出风口不被遮挡。驱动器应安装在金属背板上，这不仅是为了机械稳固，更是为了实现高频接地，降低电气噪声干扰。
2.2 环境规格
温度范围：工作温度为0°C至45°C（32°F至113°F）。存储温度可达-20°C至70°C。在高温环境下，驱动器功率需进行降额使用。
海拔：超过3300英尺（1000米）海拔时，每升高1000英尺，需降额5%。
防护等级：该系列产品通常为IP20（开放式），必须安装在符合最终产品IP等级要求的密闭电柜内，以防尘防潮。
电气接线与EMC合规性设计
电气接线是伺服系统工程中最具挑战性的环节，直接决定了系统的抗干扰能力与运行寿命。
3.1 接地与等电位连接
良好的接地是系统稳定运行的基石。
安全接地：所有金属部件必须连接至保护接地（PE），防止触电风险。
高频接地：为抑制PWM开关产生的高频干扰，必须使用低阻抗的扁平编织铜带或铜排将驱动器底板、EMI滤波器外壳与柜体接地排连接。切勿仅依赖导线作为高频接地路径，因为导线的高电感特性会急剧降低高频滤波效果。
星点接地：推荐采用单点接地原则，将电机、驱动器、滤波器的屏蔽层统一接入接地汇流排。
3.2 屏蔽与布线规范
动力电缆：必须采用屏蔽电缆或金属护套电缆。屏蔽层应在驱动器端使用屏蔽夹（如Phoenix Contact SK系列）进行360°环形连接，确保噪声在源头被旁路。
信号电缆：控制电缆与电机动力电缆必须保持至少20cm的间距。若必须交叉，应呈90°直角交叉，以减少容性耦合。
反馈电缆：旋转变压器与编码器信号为弱电信号，极易受干扰，严禁与动力线同槽敷设。
3.3 EMI滤波技术应用
为满足CE认证及工业环境电磁兼容标准，输入电源端必须安装EMI滤波器。
滤波器选型：根据Bus Module型号匹配滤波器。例如，PA08单相推荐Filter Concepts SF10，三相推荐Schaffner FN258-30/07。滤波器应安装在电源入口处，紧贴背板。
电机输出滤波：虽然对CE合规并非强制，但在电机电缆较长（如超过20米）或对噪声敏感的场合，建议在电机输出端安装共模扼流圈或输出电抗器，以抑制长线电容效应引起的过电流故障与绝缘老化。
Bus Module 总线模块与电源管理

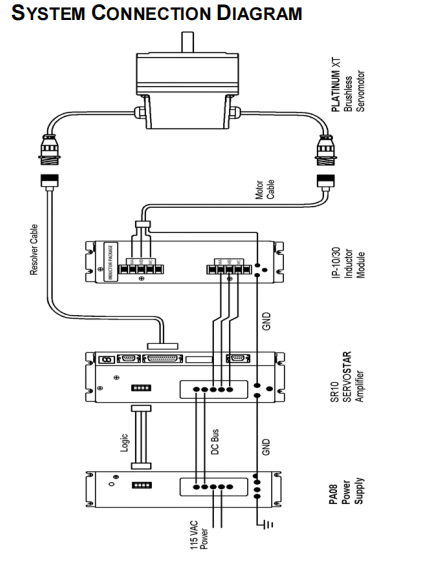

ServoStar S系统采用模块化供电架构，核心组件为Bus Module（PA系列）。
4.1 Bus Module 功能解析
Bus Module负责将交流输入整流为直流母线电压，并提供驱动器所需的逻辑控制电源（±15V, +8V）。
PA-LM：仅提供逻辑电源，适用于多轴系统扩展。
PA08/14/28/50/75/85：集成了整流单元、直流母线电容及逻辑电源。根据电流等级不同，支持单相或三相输入。
4.2 再生制动与能耗电阻
当电机处于发电模式（如快速减速、重力下放）时，机械能转化为电能回馈至直流母线，导致母线电压升高。若电压超过阈值（通常为390VDC），Bus Module内置或外接的再生电阻将投入工作。
内置电阻：PA14/28等小功率模块内置了再生电阻。
外接电阻：PA50/75/85需外接再生电阻套件（如ER-20/ER-21）。
安全提示：再生电阻在工作时会散发大量热量，必须安装在通风良好且远离可燃物的地方，并配备过热保护继电器，串联至主接触器控制回路，以防电阻过热引发火灾。
反馈系统配置与连接
ServoStar S驱动器兼容多种反馈设备，支持高精度的位置与速度控制。
5.1 旋转变压器
旋转变压器是工业伺服中最鲁棒的反馈设备。
原理：利用变压器原理，通过转子与定子的相对位置变化调制正弦与余弦信号。
分辨率：驱动器内部采用软件R/D转换技术，分辨率可根据速度限制（VLIM）自动调整，最高可达16位（65536计数/转）。
接线：C2连接器提供Ref High/Low激励信号及Sine/Cosine反馈信号。需注意屏蔽层接地与长距离传输时的阻抗匹配。
5.2 数字编码器
增量式编码器：输出A、B、Z及互补信号。ServoStar S通过硬件电路进行线缆断线检测。
换相初始化：对于无霍尔信号的标准编码器（MENCTYPE 1/2），驱动器在使能时需执行“Wake & Shake”（唤醒抖动）算法，通过通电锁轴来确定磁极位置，这要求负载允许轻微转动。
霍尔信号：用于上电时的粗略换相定位，提高系统可靠性。
5.3 正弦编码器
高精度特性：输出1Vpp正弦波信号，驱动器内部进行256倍插补，极大地提高了位置分辨率。
ENDAT协议：支持海德汉ENDAT编码器，可实现绝对位置记忆，上电无需寻原点。
通讯配置与MOTIONLINK软件
ServoStar S提供了灵活的通讯接口与强大的调试软件。
6.1 硬件接口与地址设置
RS-232/RS-485：通过C1连接器进行串行通讯。驱动器顶部的DIP开关用于设置节点地址（1-31）与波特率（9600/19200）。
SERCOS接口：对于SERCOS版本（型号后缀201），通过光纤环网连接。DIP开关设置节点地址，S9设置光功率以适应不同长度的光纤。
6.2 MOTIONLINK软件应用
MotionLink是基于Windows平台的配置与调试软件，极大降低了用户的使用门槛。
Startup Wizard：启动向导引导用户完成驱动器设置、电机选择、操作模式配置及自整定过程。
终端模式：提供命令行接口，支持通过SAVE、DUMP等命令进行参数备份与恢复，适合高级用户进行深度调试。
示波器功能：内置虚拟示波器，可实时捕捉位置、速度、电流等波形，辅助PID参数整定与机械共振分析。
6.3 运行模式（OPMODE）
驱动器支持多种运行模式以适应不同控制需求：
OPMODE 0/1：速度控制模式（串口/模拟量）。
OPMODE 2/3：转矩控制模式（串口/模拟量）。
OPMODE 4：电子齿轮/位置跟随模式，支持脉冲输入或外接主轴编码器。
OPMODE 8：位置控制模式，支持绝对定位、相对定位及原点复归。
OPMODE 5：SERCOS通讯模式。
系统调试、维护与故障排查
7.1 启动序列
上电后，驱动器进行自检。状态显示（7段数码管）将依次显示“8”（自检）、OPMODE数字（正常）。若显示“-”，表示参数未配置。使能驱动器需满足三个条件：无故障（DRIVEOK）、软件使能（SWEN）、硬件使能（REMOTE）。
7.2 FoldBack 过载保护机制
ServoStar S具备智能的FoldBack保护功能。
驱动器FoldBack：当输出电流超过连续额定值时，驱动器允许短时间过载（如峰值电流维持2秒），随后将电流指数衰减至连续电流水平，保护IGBT不过热。
电机FoldBack：通过MFOLD变量设置电机热模型参数，保护电机绕组。
7.3 故障代码解析
驱动器通过状态显示与串口返回故障代码，分为致命故障、非致命故障与警告。
致命故障（需断电复位）：
‘t’：驱动器过温。检查风扇与散热片。
‘o’：过压。检查再生电阻或减速斜率。
‘P’：功率级过流或短路。
‘r’系列：反馈信号丢失（编码器/旋变断线）。
非致命故障：
‘H’：电机过热（温控开关断开）。
‘u’：欠压。
‘J’：超速。
排查流程：发生故障时，首先通过MotionLink查看FLTHIST故障历史记录，结合错误号与可能原因表定位问题。
7.4 固件升级
ServoStar S支持通过串口刷写固件，用户可联系技术支持获取最新版本固件以修复Bug或解锁新功能。
