Omron C200HX/HG/HE PLC安装与配置指南
时间: 2026-03-26浏览次数:
Omron C200HX/HG/HE PLC安装与配置指南

Omron C200HX/HG/HE可编程控制器:系统架构、安装部署与维护全攻略

在工业自动化控制领域,可编程控制器(Programmable Controller,简称PC或PLC)作为系统的“大脑”,其重要性不言而喻。欧姆龙公司推出的C200HX、C200HG及C200HE系列PLC,凭借其灵活的配置、强大的处理能力及高可靠性,广泛应用于各类控制系统中。本文基于最新的安装指南资料,将对这一系列PLC的系统架构、硬件安装、接线规范以及维护故障排查进行详尽的专业解析,旨在为工程师提供一份详实的实操参考。


控制系统基础与PLC工作原理

在深入探讨硬件细节之前,理解控制系统的基础架构至关重要。一个典型的控制系统不仅包含PLC本身,还涵盖了从上位机(如过程控制计算机、工厂计算机)到下位执行机构(如传感器、电机、电磁阀)的完整层级。PLC在这一层级中扮演着核心角色,它通过输入设备接收现场信号,依据存储器中的用户程序进行逻辑运算,并通过输出设备控制机械动作。
1. PLC的工作循环
PLC的运行并非随意的,而是遵循严格的扫描周期。一个完整的PC循环包括四个主要阶段:
公共处理( overseeing):如看门狗定时器操作、程序内存测试等自诊断过程。
数据输入/输出:读取输入信号并刷新输出信号。
指令执行:执行用户程序逻辑。
外设服务:处理与编程设备、通信板等的交互。
这个周期的总时间称为“周期时间”。对于C200HX系列,其基本指令处理速度可达0.1微秒,极大地提升了系统的实时响应能力。理解这一机制对于设计复杂的控制逻辑至关重要,因为周期时间的长短直接决定了系统对输入信号的响应速度。


系统配置与硬件架构

C200HX/HG/HE系列PLC采用模块化设计,允许用户根据实际需求灵活配置系统。其基本结构包括CPU机架、扩展I/O机架以及各类功能单元。
1. CPU机架
CPU机架是控制系统的核心,由CPU底板、CPU单元、电源单元及I/O单元组成。

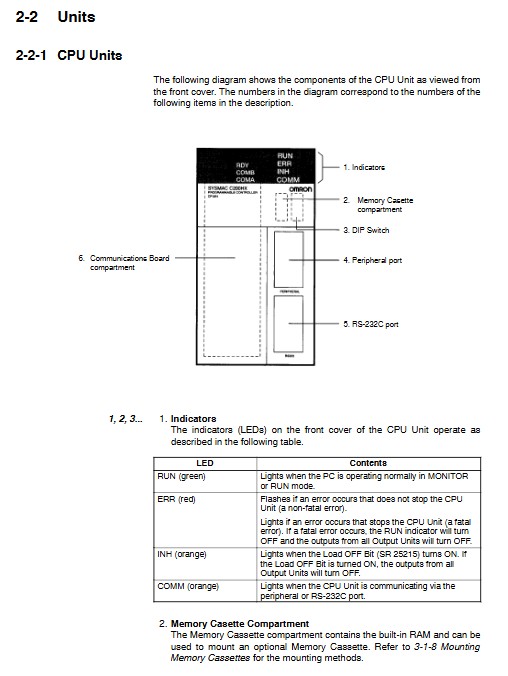

CPU单元:C200HX/HG/HE提供了多种型号,从入门级的C200HE-CPU11-E/ZE到高性能的C200HX-CPU85-ZE。不同型号在程序容量、I/O点数、扩展数据内存(EM)及指令执行速度上有所差异。例如,C200HX-CPU85-ZE拥有高达63.2K字的用户程序内存和16个银行的扩展数据内存,适合处理极其复杂的控制算法。CPU单元正面集成了指示灯(RUN、ERR、INH、COMM)、内存盒插槽、DIP开关以及外围端口和RS-232C端口。
电源单元:电源单元安装在底板的第一个槽位,负责为系统供电。型号涵盖了AC输入(如C200HW-PA204,支持100-240VAC宽电压输入)和DC输入(如C200HW-PD024,支持24VDC)。部分高端型号如C200HW-PA209R提供了更高的输出电流(9A)和RUN输出触点,而C200HW-PA204C则具备独特的“更换通知功能”,当电源寿命即将终结时,会通过报警输出提醒用户更换,避免意外停机。
底板:分为CPU底板和I/O底板,提供3槽、5槽、8槽和10槽等多种规格。底板上的连接器负责连接各单元,并通过I/O连接电缆连接扩展机架。
2. 扩展I/O机架
为了满足大量I/O点的需求,系统允许连接最多2至3个扩展I/O机架(具体数量取决于CPU型号)。扩展机架通过I/O连接电缆(总长度不得超过12米)与CPU机架相连,增加了系统的物理覆盖范围和控制规模。

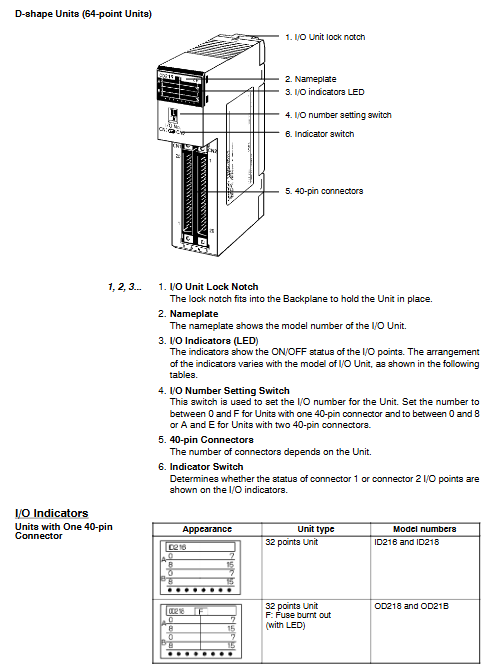

3. 特殊功能单元与网络
除了标准的I/O单元,该系列PLC支持丰富的特殊I/O单元,如模拟量输入/输出单元、温度控制单元、高速计数单元、位置控制单元等。在网络通信方面,支持SYSMAC LINK、SYSMAC NET、Host Link、DeviceNet等多种网络架构,能够轻松构建分层分布式控制系统。


安装环境与物理部署

正确的安装是保证PLC长期稳定运行的前提。安装指南中对此有严格的规定,必须予以遵守。
1. 环境要求
PLC的工作环境直接关系到其寿命。必须避免在以下环境中安装:
阳光直射、温度或湿度超出规格范围(工作温度:0至55°C,湿度:10%至90%无冷凝)。
存在腐蚀性、易燃气体或大量粉尘(特别是铁粉)、盐分。
强电磁干扰或振动源。
为了应对恶劣环境,控制柜的设计至关重要。需保持机柜内的通风,必要时安装冷却风扇,并确保机柜达到NEMA标准,以防尘防水。
2. 安装细节
安装方向:PLC必须垂直安装,以确保良好的散热风道。切勿水平或倒置安装。
间距:为了便于接线和散热,机架上下应预留至少20mm的空间;机架与机架之间建议保留70mm至120mm的间距。
DIN导轨安装:支持标准的DIN导轨安装,但在振动较大的环境中,建议使用螺丝直接固定到底板,以提高抗震性。
防静电:在触摸单元前,务必先接触接地的金属物体以释放静电,防止静电放电损坏敏感的半导体元件。


接线规范与抗干扰措施

接线质量直接决定了信号传输的准确性。错误的接线不仅会导致设备损坏,还可能引发安全事故。
1. 电源接线
AC电源单元:接线时需注意电压选择端子(针对早期型号),现代宽电压型号(如PA204)则无需手动切换。务必使用压接端子,不可直接连接裸线。接地(GR)端子必须连接到100Ω以下的接地极,以保护设备和人员安全。LG端子为噪声过滤中性端子,通常在干扰严重时与GR短接。
DC电源单元:接线时需区分正负极。为满足EC指令,直流电源应具备加强绝缘或双重绝缘。
2. I/O接线
端子紧固:接线螺丝的扭矩应控制在0.8 N·m。过松会导致接触不良,过紧则可能损坏端子。
标签管理:在接线过程中保留单元顶部的保护标签,防止线屑掉入单元内部;接线完成后务必撕下标签,以免影响散热。
线缆隔离:I/O信号线与动力线应尽量分开走线,若必须平行敷设,间距至少保持300mm。对于交流输入/输出线,建议使用屏蔽电缆,并将屏蔽层接地。
3. 噪声对策
工业现场充满了电磁噪声。对于感性负载(如继电器、电磁阀),必须在负载两端并联浪涌抑制器(如RC电路、二极管或压敏电阻),以吸收断开瞬间产生的反向电动势,防止损坏PLC输出触点。对于高频开关的继电器输出,需注意其电气寿命限制(约30万次),必要时应使用中间继电器进行隔离。


编程设备与系统调试

系统搭建完成后,需通过编程设备进行调试。C200HX/HG/HE支持两种主要的编程方式:
编程控制台:如C200H-PRO27-E,连接至CPU的外围端口,适合现场简单的程序修改和监控。
CX-Programmer软件:运行在IBM PC/AT兼容机上,通过RS-232C端口或专用的连接电缆(如CQM1-CIF02)连接,提供图形化的编程界面和强大的调试功能。
初次通电时,应检查编程控制器的显示是否正常,并输入正确的密码(Clear + Monitor键)。在下载程序前,确认CPU处于PROGRAM模式,避免运行中的程序发生意外冲突。


维护、故障排查与部件更换

PLC虽然坚固耐用,但定期的检查与维护必不可少。手册中详细列出了维护与故障排查的流程。
1. 故障排查
PLC具有强大的自诊断功能。用户应首先观察CPU面板上的指示灯状态:
RUN灯不亮:检查程序是否缺少END指令,或是否存在严重的硬件错误。
ERR灯闪烁:表示非致命错误(如电池电压低),系统可继续运行,但需及时处理。
ERR灯常亮:表示致命错误,CPU停止运行,需检查用户程序或硬件故障。
INH灯亮:表示输出禁止位(SR 25215)被置位,所有输出被强制切断。
2. 部件更换
熔断器更换:部分输出单元(如OD411, OA221)配有熔断器。若熔断器指示灯亮起,说明负载侧存在短路。更换前必须切断电源,使用厂家推荐的UL/CSA认证熔断器。
继电器更换:对于继电器输出单元(如OC221),继电器属于易损件。若发现触点粘连或接触不良,应在断电后打开单元外壳,使用随附的继电器拔取器更换新的继电器(型号G6B-1174P-FD-US-M)。
电池更换:电池(C200H-BAT09)用于在断电时保持RAM中的数据。当ERR灯闪烁且编程器显示“BATT FAIL”时,必须在1周内更换电池。更换过程应在通电状态下或断电后5分钟内完成,以防止数据丢失。正常使用寿命约为5年(25°C)。
3. 定期检查
建议每6个月至1年进行一次定期检查。检查项目包括:电源电压波动是否在允许范围内、端子螺丝是否松动、是否有粉尘堆积等。对于带有“更换通知功能”的电源单元(PA204C),当显示“0.0”和“A02”交替闪烁或报警输出关闭时,必须在6个月内更换电源模块。
