SIEMENS SINAMICS S120 驱动器
时间: 2026-03-26浏览次数：
SIEMENS SINAMICS S120 驱动器
SIEMENS SINAMICS S120 驱动器
SINAMICS S120 概述
核心组成
AC/AC 单轴驱动器：电源 + 电机模块集成，CU310 DP/PN+PM340，支持多类型电机，适用于单轴速度 / 定位控制；
DC/AC 多轴驱动器：电源与电机模块分离，通过DRIVE-CLiQ高速接口连接，核心为 CU320，还包含电源模块、电机模块、传感器模块等，适用于多轴行业（造纸 / 包装等），轴间可能量共享。

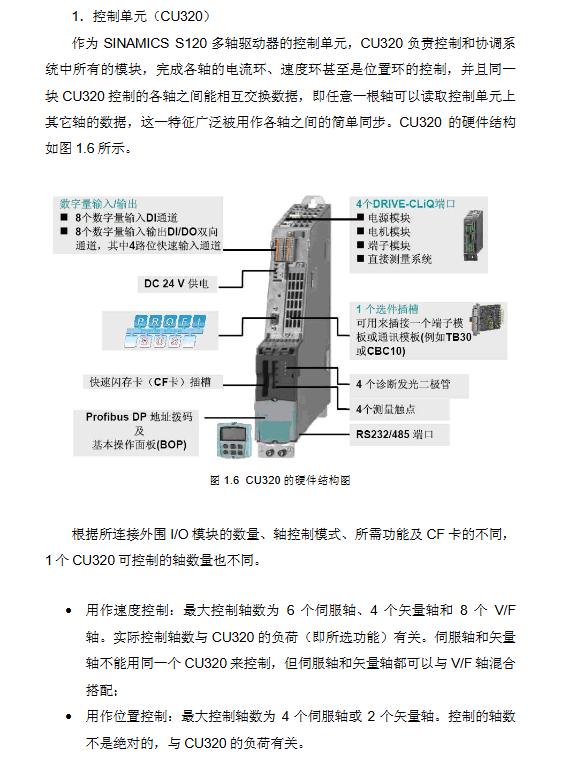

CU320 控制能力：速度控制最大 6 伺服轴 / 4 矢量轴 / 8 V/F 轴；位置控制最大 4 伺服轴 / 2 矢量轴，伺服与矢量轴不可混控，均可与 V/F 轴搭配。
电源模块分类：基本型（BLM，无回馈）、智能型（SLM，回馈 + 母线电压不可调）、主动型（ALM，回馈 + 母线电压可调）。
指示灯：CU320、ALM/SLM 整流模块、电机模块均配备 LED 指示灯，通过颜色 / 状态反映设备运行故障，如 CU320 的 RDY 灯红色常亮表示存在故障，需清除故障后恢复。
实验设备：以 230V 进线为基础，包含带 TB30 的 CU320、5kW SLM、3A 双轴电机模块、2 台 1FK7 同步电机、SMC20 编码器模块、Control Box 操作盒。
SINAMICS S120 项目配置
配置前需准备装有 SCOUT 软件 + DP 通讯卡的 PC，完成硬件连接，DP 地址通过开关二进制设置（向上 ON=2ⁿ，n 从 0 开始）或 P0918 参数设置（开关全 ON/OFF 时），支持离线、在线两种配置方式，配置后需将数据从 RAM 下载至 ROM（CF 卡）实现掉电保存。
离线配置：适用于无 DRIVE-CLiQ 接口的电机，步骤为新建项目→DP 通讯口设定→驱动单元（电源 / 电机 / 编码器）配置→项目下载与存储，配置时需选择控制模式（矢量 / 伺服），且一个 CU320 不可同时配置矢量和伺服轴。
在线配置：适用于有 DRIVE-CLiQ 接口的西门子电机，步骤为新建项目→DP 设定→在线连接→恢复工厂设定→自动配置→离线补配无 DRIVE-CLiQ 组件→下载存储，若固件版本低会自动升级（3-4 分钟）。
基本调试
调试前需确认项目拓扑与实际硬件一致，支持控制面板、操作盒、BOP20三种基础控制方式，同时可通过 Scout 工具调试电机动态特性。
控制面板控制：选轴→取得控制权→轴使能→设定转速→启停，切换轴需先放弃控制权。
操作盒控制：需在 CU320 插入 TB30 选件板并接线，通过数字量输入（DI） 控制启停 / 复位，模拟量输入（AI） 设定转速，需完成 CU320/TB30 与操作盒的参数对应（如 DI0 对应 r0722.0）。
BOP20 基本操作面板：带 6 按键 + 背景灯，可实现参数修改、电机启停、故障复位，支持热插拔，核心参数如 p0003（访问等级）、p0008（传动对象选择），长按 P 键 3 秒可执行Copy RAM to ROM。
电机动态特性调试
Trace 功能：测量转速 / 电流等时域曲线，可设置触发方式，通过曲线分析超调量等问题；
函数发生器：设置电机正反转，记录动态响应曲线；
Measuring function：仅适用于伺服控制，测量频域 Bode 图，通过调整比例增益 / 积分时间优化，要求幅值裕度 > 12dB，相角裕度 30-60°。
电机优化
从 FW V2.4 开始支持电机优化，适用于西门子 / 第三方的感应电机、同步伺服电机，包含自动优化、手动分步优化，优化前需保证电机冷态、抱闸断开、机械系统无危险。
自动优化：在 Scout 中执行Automatic controller setting，完成电机数据计算、静 / 动态优化，优化后需接受参数并保存，优化后电机超调量显著降低。
感应电机优化（矢量 / SLVC 模式）
表格
步骤 参数 功能 备注
1 铭牌参数（p304/p305 等） 配置电机基础数据 需输入额定电压 / 电流 / 功率等
2 P340 电机数据计算（定 / 转子阻抗） 无需使能变频器
3 P1910 静态辨识（定子 / 转子阻抗、漏感等） 需使能，电机可能转 90°
4 P1960 动态辨识（编码器测试、速度环优化、惯量计算） 空载 / 带载分别优化，需使能
伺服电机优化
基础步骤与感应电机一致，核心差异为动态辨识需 P1959+P1960 配合，静态辨识时电机可能转 210°，空载 / 带载优化需根据实际调整斜坡时间、电流 / 速度限幅。
基本定位

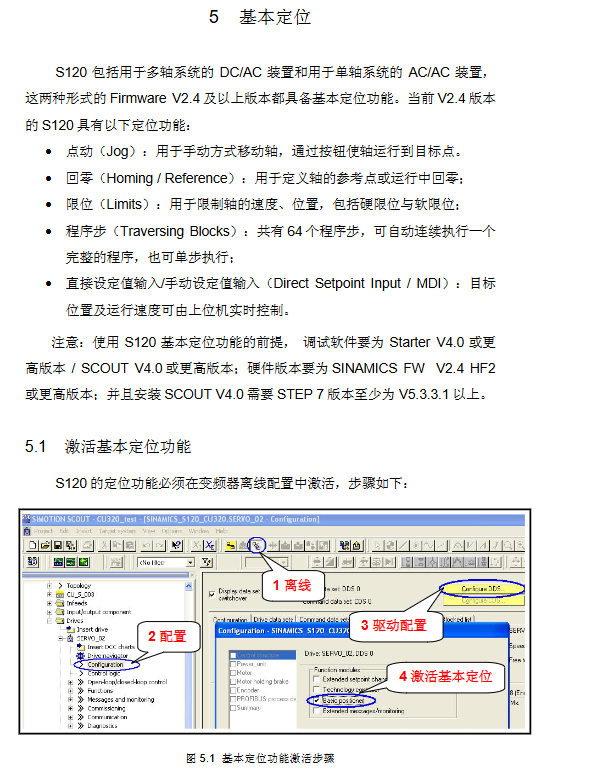

FW V2.4 HF2 及以上版本支持基本定位功能，调试软件需为 Scout/S120 V4.0+、STEP7 V5.3.3.1+，需在离线配置中激活，包含5 大核心功能，支持控制面板 / 专家参数表设置。
激活条件：配置后确认 r108.3=1、r108.4=1，项目导航栏出现Technology / Basic positioner。
核心功能
点动：分速度方式（按按钮运行，松钮停止）和位置方式（运行至目标位置自动停止），需先使能 ON/OFF1（P840）；
回零：增量编码器需回零，绝对值编码器仅初始化校准一次，分设置参考点（任意位置设原点）、主动回零（仅增量，3 种方式）、被动回零（动态置零，不影响运行）；
限位：含软限位（P2582 激活，P2578/2579 设范围）和硬限位（P2568 激活，到达后故障停车，仅可反向运行），可限制速度 / 加速度；
程序步：最多64 步，支持自动连续 / 单步执行，步间通过数字量输入切换；
MDI：分位置模式（绝对 / 相对）和速度模式，数据传输支持单步（沿有效）和连续（仅绝对位置，实时修改）。
停车方式：ON/OFF1（正常停车）、OFF2（自由停车）、OFF3（快速停车，紧急用）。
通讯功能
S120 支持与 HMI 直接通讯、与 S7-300 通过 DP 总线通讯两种方式，均需先完成 DP 地址设置，通讯分周期性、非周期性两种数据交换形式。
S120 与 HMI 直接通讯：无需 PLC，通过 WinCC flexible 实现，步骤为DP 地址设置→Step7 插入 HMI Station 并配置→建立变量表，变量表 DB/DBW 遵循DBW=1024× 装置号 + 参数索引号规则。
S7-300 与 S120 DP 总线通讯
报文配置：常用报文如 370、999（自定义），SERVO 轴支持 2/3/7 等报文，VECTOR 轴支持 1/2/20 等报文；
周期性通讯：通过SFC14（读）/SFC15（写） 实现电机启停、速度控制，控制字 Bit0 控制启停，主设定值 4000H 对应 100% 转速；
非周期性通讯：通过SFC58（写）/SFC59（读） 实现驱动器参数读写，基于 DPV1 功能，最多交换 240bytes 数据，应答含错误码（如 0x02 表示参数值超限）。
DCC 功能
DCC（Drive Control Chart） 是西门子为 SINAMICS/SIMOTION 开发的图形化 CFC 编程工具，FW V2.5x/SCOUT V4.1x 及以上支持，实现逻辑、运算、闭环控制等功能。
核心组成：DCC 编辑器（CFC 编程）+DCC 功能库（SINAMICS/SIMOTION 库），分 DCC-SIMOTION（P/C/D）和 DCC-SINAMICS（S120）。
基本功能：逻辑运算、算术运算、数据类型转换、闭环控制、工艺功能、系统功能。
组态编译流程：添加工艺包→导入库文件→离线编程并分配执行组采样周期→编译下载→运行调试。
关键注意点
执行组分固定 / 自由，自由执行组采样周期 P21000 为 1ms~r21003，为硬件 / 软件采样时间整数倍；
DCC 会增加 CU 负荷，performance 1 的 CU 要求 r9976 平均值 / 最大值≤85%，超过 90% 触发 A50512 报警；
参数分直接赋值型（@+ 编号） 和BICO 型（@*+ 编号），BICO 型可实现参数互连。
实验演示：通过积分器生成正余弦曲线，关联至速度设定参数 P1155，实现电机转速按曲线变化，最大转速可通过 P2900 限幅。
