Emerson ControlWave® Micro混合控制器
时间: 2026-03-26浏览次数：
Emerson ControlWave® Micro混合控制器
Emerson ControlWave® Micro混合控制器
产品概述
项目 详情
产品名称 ControlWave® Micro
产品类型 混合控制器（融合 PLC 与 RTU 功能）
核心设计理念 低功耗、模块化、可扩展性
适用场景 过程工厂、远程 SCADA 系统、石油天然气、水处理、危险场所
关键认证 ATEX、UKCA、CE、Class I, Div. 2（Groups A-D, T4）、EN 60079 系列标准
硬件系统配置
（一）基单元与扩展单元

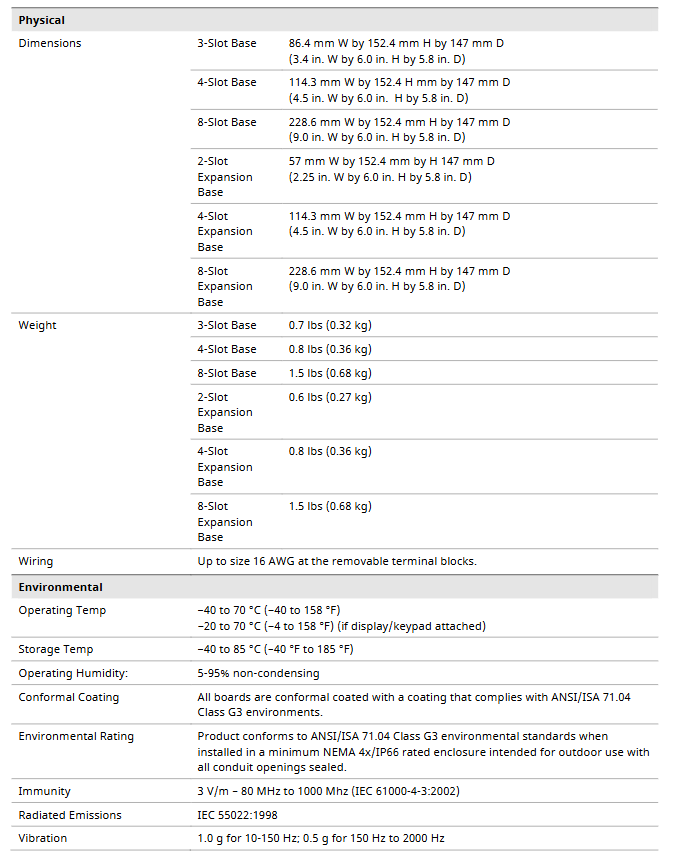

基单元：铝制外壳，包含电源模块（第 1 槽）、CPU 模块（第 2 槽），剩余槽位用于 I/O 或通信模块，有 3/4/8 槽三种规格：
3 槽：86.4×152.4×147 mm（3.4×6.0×5.8 in），重量 0.32 kg
4 槽：114.3×152.4×147 mm（4.5×6.0×5.8 in），重量 0.36 kg
8 槽：228.6×152.4×147 mm（9.0×6.0×5.8 in），重量 0.68 kg
扩展单元：铝制外壳，附加 I/O 模块安装，有 2/4/8 槽三种规格，最多支持 14 个 I/O 模块（基单元 + 扩展单元组合）：
2 槽：57×152.4×147 mm（2.25×6.0×5.8 in），重量 0.27 kg
4 槽 / 8 槽：尺寸与重量同对应基单元
（二）CPU 模块参数
CPU 型号 核心参数 通信端口配置 功耗
33 MHz 32 位 ARM 9 处理器，Boot 512 KB，2 MB 备份 SRAM，64 MB SDRAM，16 MB 闪存 2 个 RS-232（9 针 D-sub）+1 个 RS-485（9 针 D-sub），波特率最高 115.2 KB 0.1 W（无以太网）
150 MHz 32 位 ARM 9 处理器，同内存配置，可选钥匙锁安全开关 选项 1：1 个以太网 + 2 个 RS-232+1 个 RS-485；选项 2：2 个以太网 + 1 个 RS-232+1 个 RS-485 1.0 W（无以太网）、1.2 W（1 个以太网）、2.0 W（2 个以太网）
（三）电源模块
输入电压范围：
6-18Vdc PSSM：5.4-18 Vdc
12-24Vdc PSSM：10.79-30.0 Vdc（12V 系统）、21.7-30.0 Vdc（24V 系统）
输出特性：3.3 Vdc 电压，最大 10 A 输出电流，纹波 50-110 mVpp（30V 输入）
保护功能：3A 慢熔保险丝，500Vdc MOV 浪涌抑制，符合 ANSI/IEEE C37.90-1978 标准
功耗：12/24V PSSM 为 0.08 W，6/12V PSSM 为 0.009-0.53 W
（四）I/O 模块分类与特性
I/O 类型 典型配置 连接方式 关键特性
混合 I/O 6 DI/DO +4 AI +2 HSC ±1 AO 本地 / 远程端子（带保险丝） 支持多种信号类型，成本优化
DI/DO 12 DI+4 DO、16 DI、16 DO、8 DI（120-240 Vac） 本地 / 远程端子（可选保险丝） 隔离型可选，最大 6A 继电器输出
AI/AO 6 AI +2 AO、8 AI（隔离）、4 AO（隔离） 本地 / 远程端子（可选保险丝） 支持 4-20 mA 信号， surge 保护
温度类 6 TC（热电偶）、4 RTD（热电阻） 本地 / 远程端子 适配工业温度测量场景
特殊功能 4 HSC（高速 / 低速计数器）、8 HART/BTI（2 通道可作 AO） 本地 / 远程端子 支持 HART 协议，满足高精度计数需求
（五）分布式 I/O 系统（DIOS）
核心配置：采用与基单元相同的外形尺寸，最多支持 14 个 I/O 模块
通信方式：通过标准以太网与基单元连接
关键特性：
内置专用 CPU 模块（通信引擎），负责基单元与 DIOS 间的数据传输
具备电源故障 / 恢复控制功能，电池备份 RAM 在短断电时保留 I/O 数据
通信功能详解
（一）硬件通信端口
串行通信：
基础端口：CPU 模块自带 2 个 RS-232+1 个 RS-485（33 MHz CPU）或灵活组合（150 MHz CPU）
扩展模块：支持 3 种通信模块（1 个 RS-232+1 个 RS-485；含 56kb 拨号调制解调器；2 个 RS-232+2 个 RS-485）
隔离特性：RS-485 端口隔离至 500 Vdc
以太网通信：
端口规格：10/100 Mbps，RJ45 接口，最多 2 个端口（150 MHz CPU 可选）
适用场景：基单元与 DIOS 通信、SCADA 系统远程连接
（二）支持通信协议
协议类型 关键特性 应用场景
Modbus 支持 RTU/ASCII/TCP，主 / 从模式，命令码 1-8/15/16，整数 / IEEE 4 字节浮点 工业设备互联，SCADA 数据采集
DNP3 支持 SAv5 安全认证（设备身份验证，抗外部干扰） 远程 SCADA 系统，高安全需求场景
其他标准协议 BSAP、FOUNDATION fieldbus、HART、DFI、CIP、串行 ASCII 多厂商设备兼容，过程控制信号传输
软件与编程环境
（一）编程软件：ControlWave Designer
兼容性：完全符合 IEC 61131-3 标准
编程语言：支持 5 种工业标准语言（功能块图、结构化文本、顺序功能图、梯形图、指令表）
函数库：
基础库：200 + 常用功能块（触发器、计数器、定时器、算术 / 布尔运算、类型转换等）
ACCOL III 专业库：60 + 工业专用功能块（PID、超前滞后、AGA 气体流量计算、调度排序、文件处理等），适用于石油天然气、水处理等场景
（二）辅助软件工具
软件名称 核心功能 关键特性
OpenBSI 网络配置、通信诊断、数据查看 支持串行 BSAP 和以太网 IP 通信，访问 ControlWave 控制器
ObjectServer OPC 兼容服务器 适配低带宽 / 高延迟网络（无线电、卫星、蜂窝网络），直接连接 ControlWave 系列设备
历史数据收集系统 时间戳历史数据库管理 存储于控制器闪存，支持定时 / 按需采集，导出为.CSV/ODBC 格式，通信恢复后自动补全缺失数据
审计系统 事件与报警记录 存储重大事件、实时 / 历史报警，通过 OpenBSI 导出为文本文件，支持故障追溯
安全与环境特性
（一）安全防护
物理安全：
钥匙开关：三位置（运行 / 远程 / 本地），控制程序下载与修改权限
运行模式：拒绝本地 / 网络修改程序
远程模式：仅允许网络修改（需安全认证）
本地模式：允许本地 / 网络修改（需安全认证）
访问控制：
用户管理：支持 240 个用户账户，用户名 / 密码最长 16 字符
加密保护：56 位加密技术，64 项可自定义访问权限（数据读写、配置编辑、诊断运行等）
（二）环境适应性
环境参数 规格
工作温度 -40 至 70°C（无显示 / 键盘）；-20 至 70°C（带显示 / 键盘）
存储温度 -40 至 85°C
工作湿度 5-95%（非冷凝）
conformal 涂层 符合 ANSI/ISA 71.04 Class G3 标准，适应恶劣环境
振动防护 1.0 g（10-150 Hz）；0.5 g（150-2000 Hz）
电磁兼容性 辐射抗扰度 3 V/m（80 MHz-1 GHz，IEC 61000-4-3:2002）；辐射发射符合 IEC 55022:1998
