ABB 800xA用于Advant主配置
时间: 2026-03-26浏览次数：
ABB 800xA用于Advant主配置
ABB 800xA用于Advant主配置
产品概述
产品定位：过程监控与控制系统，用于将操作工位与 MasterBus 300 控制网络中的 AC 400 系列控制器（含 MasterPiece 200/1）集成。
核心功能
通过RTA 板（实时加速器板） 实现与控制网络的连接。
支持在线 / 离线搭建操作工位控制结构。
自定义事件与报警的报告和呈现。
利用 AC 400 的 TTD 历史日志作为数据源，支持配置新 TTD 日志。
通过系统状态、系统报警和 RTA 板控制功能实现系统监控与维护。
前置要求：需参考《System 800xA, Installation》（3BSE034678*）了解操作工位的硬件和软件要求。
核心配置流程
（一）系统配置
库与对象类型
基础库：AdvantMasterObjectTypes（定义所有 Advant Master 对象类型及图形独立方面）。
扩展库：AdvantMasterObjectTypesPG2Ext（过程图形方面）、AdvantMasterObjectTypesVB6Ext（VB 过程图形方面），支持激活 / 停用。
库状态：安装后默认 “关闭”，可强制设为 “打开” 进行自定义修改。
RTA 板配置
关键设置：网络 / 节点号（MasterBus 300 网络）、PU410 冗余电缆监控、时间同步、字符转换（默认英语，支持德语 / 瑞典语）。
时间同步模式：
AC 400 控制器为时钟主站：适用于仅 MB 300 控制网络的配置，需关闭 “800xA as Clock Master”。
800xA 为时钟主站：适用于 MB 300 网络的 AC 400 与 TCP/IP 网络的 AC 800M 共存场景，需开启 “800xA as Clock Master” 并修改 RTA 板参数。
过程对象锁定
手动锁定：通过面板锁定按钮，关闭面板 / 点击解锁按钮 / 超时（最长 5 分钟）后释放。
自动锁定：通过用户结构中的 “Graphics Profile Values” 方面配置，支持按用户启用。
快捷键配置
预定义快捷键：支持确认（CTRL+SHIFT+Q）、启动 / 停止（CTRL+SHIFT+1/0）、手动 / 自动模式切换（CTRL+SHIFT+Y/U）等，适配 AI、AO、DI、DO 等 16 种对象类型。
（二）控制结构搭建
搭建模式 操作流程 适用场景
在线搭建 1. 用配置向导创建 RTA 板对象；2. 添加控制器节点并输入网络 / 节点号；3. 通过 MB300 Uploader 的 “From Controller” 标签上传控制器的 I/O 板、过程 / 系统对象 控制器已联网运行
离线搭建 1. 用 FCB 工具创建上传源文件（.OCD）；2. 复制文件到 800xA 服务器；3. 通过 MB300 Uploader 的 “From FCB” 标签上传；4. 控制器联网后，通过 “From Controller” 标签补充上传物理地址 控制器未安装或未联网
测试演示搭建 1. 搭建模拟控制结构；2. 为对象添加 Property Signal Generator 方面；3. 配置信号生成规则（正弦波 / 斜坡 / 随机值等）；4. 导出节点对象供后续复用 产品测试、功能演示
（三）报警与事件处理
事件处理定义
层级：控制器数据库元素、RTA 板事件处理数据库元素、库结构中的报警与事件列表配置。
事件处理指针：1-18 为系统预定义（不可修改），20-300 支持用户自定义，用于指定报警优先级、声音提示、文本呈现等。

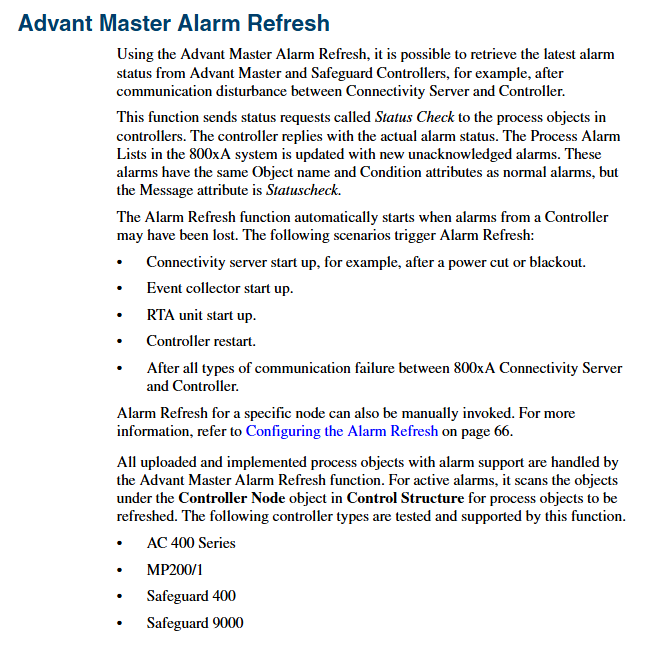

报警刷新（Feature Pack 功能）
触发场景：连接服务器启动、事件收集器启动、RTA 单元启动、控制器重启、通信故障恢复。
配置：修改 AdvMbAeOPCServer.csv 文件，将 RefreshActDef 参数设为 1，支持自定义刷新速率（4-200 对象 / 秒，默认 20）和延迟时间（默认 10 秒）。
事件过滤：在 RTA 板创建 NODE_DESCR 数据库元素，配置网络号、节点号和过滤状态（1 = 激活），支持筛选特定控制器的报警与事件。
（四）历史日志管理

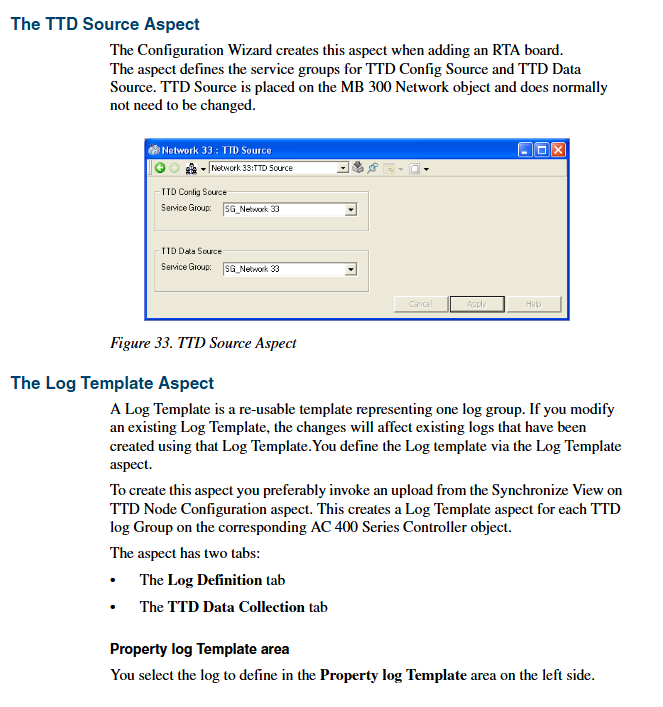

TTD 日志（时间标记数据）
核心概念：日志组（1-15 个）、日志索引（1-127 个 / 日志组），存储间隔和容量为日志组共用参数。
配置流程：1. 上传控制器 TTD 配置；2. 创建日志模板（定义存储间隔、容量）；3. 为对象添加日志配置；4. 通过 TTD Node Configuration 下载配置到控制器。
推荐设置：最小日志长度 40 分钟，800xA 与 MB300 网络时间同步误差≤20 秒。
OPC 直接日志
支持间隔：1/3/9 秒（控制器优化间隔）及其他自定义间隔。
注意事项：通信故障时会丢失日志数据，直接作为数据源时，采样时间不得快于 9 秒。
（五）系统管理与维护
故障排查
工具：系统状态查看器（网络 / 控制器 / 服务结构状态）、系统报警列表、RTA 板控制方面。
常见故障：RTA 板通信丢失（重启 RTA 板）、控制器 I/O 板故障（查看 Local Devices 显示）、订阅过载（监控 RTA CPU 负载，不得超过 50%）。
备份与恢复
RTA 板配置备份：通过 RTA 板控制方面的 “Save Config” 按钮，备份文件存储路径为 \ProgramData\ABB\AC400Connect\AdvantBase\Data\RTA\Init。
系统备份 / 恢复：参考《System 800xA, Maintenance》（3BSE046784*），需备份网络配置、时间服务器设置。
中央备份（Feature Pack 功能）
支持对象：AC 400、MasterPiece 200/1、Safeguard 400/3000/9000 控制器。
操作：创建全备份定义对象，支持手动备份、定时备份（需安装 ABB Inform IT Scheduler），恢复时需先将控制器设为 P2 模式。
关键技术参数与限制
类别 关键参数 限制 / 要求
网络配置 网络号范围 11-19、21-29...81-89、91-99、126-127
节点号范围 1-99
OPC 订阅 循环订阅间隔 1/3/9 秒（推荐 9 秒）
最大订阅数 每个连接服务器最多 500 个更新速率＞10 秒的订阅
RTA 板性能 PU515A CPU 负载 每 1 个 MB300 信号 / 秒占用 0.3%
PU410 CPU 负载 每 1 个 MB300 信号 / 秒占用 0.25%
中央备份 支持控制器类型 AC 400、MasterPiece 200/1、Safeguard 系列
备份文件格式 On-line Builder 命令 DUAP 格式
