OMRON FQM1运动控制器指令系统
时间: 2026-03-25浏览次数：
OMRON FQM1运动控制器指令系统
OMRON FQM1运动控制器指令系统
OMRON FQM1系列柔性运动控制器作为工业自动化领域的核心组件，其强大的指令集与灵活的系统架构为现代FA（工厂自动化）系统提供了坚实的基础。本文基于FQM1系列（涵盖FQM1-CM002、FQM1-MMP22及FQM1-MMA22型号）的指令参考手册，深入剖析其技术规格、安全准则、版本演进及编程指令细节，旨在为电气工程师与系统设计师提供一份详尽的专业技术指南。
系统概述与安全规范
FQM1系列控制器由协调模块与运动控制模块组成，其设计初衷是为了满足复杂的运动控制与逻辑控制需求。作为专业工业设备，其操作与维护严格限定由具备电气工程知识的专业人员执行。手册中通过“DANGER”、“WARNING”及“Caution”三个等级清晰界定了安全风险。
在操作层面，手册强调了几项至关重要的安全原则：
触电防护：严禁在通电状态下拆卸模块或触摸端子，这可能导致严重的电击伤害。
外部安全回路：鉴于控制器可能因硬件故障或自诊断错误导致输出异常（如输出锁定在ON或OFF状态），系统设计必须包含外部物理安全回路（如紧急停止电路、互锁电路），以确保在控制器失效时系统能安全停机。
接地要求：安装时必须连接100Ω以下的接地电阻，特别是电源单元的功能接地与线路接地端子短接时，必须确保接地良好，以防触电或干扰。
此外，手册还详细列出了运行环境注意事项，禁止在阳光直射、凝露、腐蚀性气体或强电磁场环境下运行，并强调在接线时需使用压接端子，避免直接连接裸露绞线，以防止短路或火灾风险。
单元版本与功能演进
FQM1系列控制器通过“单元版本”管理功能的迭代与硬件升级。版本号通常标注在模块名牌的批次号右侧。从版本2.0到3.3，控制器经历了显著的功能增强：
版本3.1：主要改进在于获得了UL认证，要求配置特定的继电器单元与连接电缆以符合安全标准。
版本3.2：引入了多项关键功能。电子凸轮模式下，PULS(886)指令支持脉冲输出过零点（CW/CCW方向），并可自动计算脉冲输出频率。此外，新增了循环刷新区用于模块间数据交换，并扩展了对CJ系列单元的支持，如模拟量输出单元（CJ1W-DA08V等）及位置控制单元。在系统设置中，20MHz时钟频率输出范围可扩展至1 Hz至1 MHz，极大提升了低频控制精度。
版本3.3：重点增强了对伺服电机的兼容性，开始支持OMNUC G系列绝对编码器，并进一步扩展了CJ系列特殊I/O单元的挂载能力，包括模拟输入/输出单元及混合模块。
这些版本差异要求工程师在设计系统时需核对模块版本，确保软件指令与硬件功能的匹配。
编程基础与数据结构

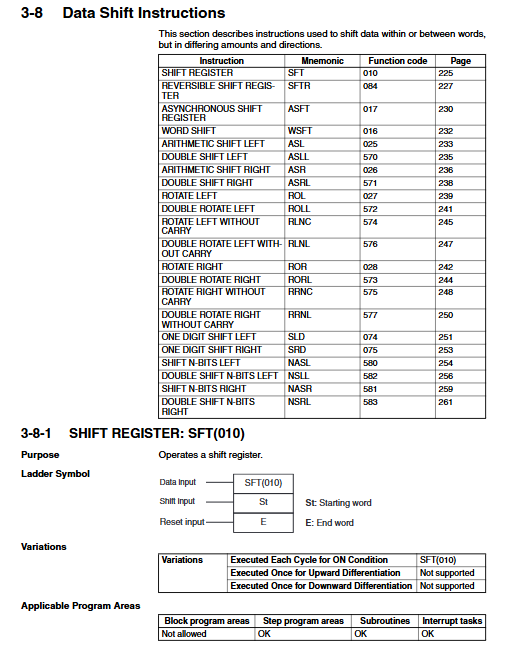

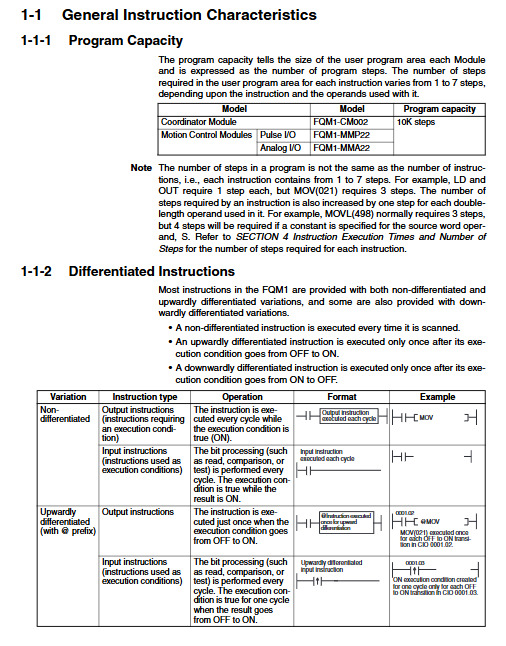

FQM1的程序容量依模块类型而异，协调模块（CM002）为10K步。编程采用梯形图逻辑，指令执行涉及位处理与字处理。理解数据格式与寻址方式是高效编程的前提。
1. 数据格式
FQM1支持多种数据格式，包括无符号二进制、有符号二进制、BCD码以及浮点数。浮点数遵循IEEE754标准，支持单精度与双精度运算，广泛应用于高精度的数学运算指令中。二进制负数采用补码表示，这对于理解算术运算结果至关重要。
2. 操作数与寻址
指令通常包含源操作数、目标操作数及控制数。
位地址：指定字地址与位号（如0001.02）。
间接寻址：支持二进制模式（@D）与BCD模式（*D）。例如，@D00300表示将D00300的内容作为新的地址指针，极大地增强了程序的灵活性。
常量输入：支持十进制（&前缀）与十六进制（#前缀），但在计时器/计数器设定值中，常量输入需符合BCD码范围。
3. 微分指令
为了捕捉信号的边沿变化，FQM1提供了非微分、上升沿微分（@前缀）及下降沿微分（%前缀）指令。上升沿微分仅在执行条件由OFF转ON时执行一次，下降沿微分则反之。这在处理触发信号、避免重复执行方面具有关键作用。
核心指令集详解
FQM1的指令集庞大且分类细致，以下重点解析关键指令类别。
1. 顺序输入指令
这是梯形图编程的基石。LD（载入）、AND（与）、OR（或）及其非（NOT）形式构成了逻辑判断的基础。
逻辑块连接：AND LD与OR LD指令用于连接复杂的逻辑块。手册指出，在使用这些指令连接多个逻辑块时，LOAD指令的数量必须比AND LD/OR LD指令多一个，否则将引发编程错误。
位测试指令：TST(350)与TSTN(351)允许像LD/AND/OR一样测试指定字中的特定位状态，且支持DM区操作，解决了传统触点指令无法直接读取DM区位的局限。
条件通断：UP(521)与DOWN(522)指令简化了微分逻辑，无需占用工作位即可产生单周期脉冲，有助于精简程序步数。
2. 顺序输出指令
输出与保持：OUT指令直接输出执行条件的状态，而KEEP(011)指令则实现了锁存继电器功能。当Set输入ON时置位，Reset输入ON时复位。需注意，在互锁程序段中，KEEP指令能保持状态，而普通自保持电路则会因互锁解除而复位。
置位与复位：SET与RSET指令独立于执行条件，仅当条件ON时改变位状态，OFF时保持不变。相比之下，SETB(532)与RSTB(533)及OUTB(534)指令不仅能操作DM区位，还支持立即刷新变体（!前缀），可直接更新物理输出端子，缩短了响应时间。
3. 顺序控制指令
互锁：IL(002)与ILC(003)必须成对使用。当IL条件为OFF时，IL与ILC之间的程序段输出被强制复位（OUT变OFF，TIM复位），但SET/RSET及计数器状态保持不变。这与JMP指令不同，JMP跳过的程序段中所有输出状态均保持原状。
跳转：JMP(004)/JME(005)对用于跳过程序段。当JMP条件OFF时跳转发生，跳过的指令不执行，循环时间缩短。CJP(510)为条件ON时跳转，CJPN(511)则类似JMP。注意跳转指令必须成对且在同一任务内。
循环：FOR(512)/NEXT(513)构成了循环结构，N值决定循环次数。BREAK(514)指令可用于强制退出循环。循环嵌套深度限制为15层，且不可跨任务。
4. 定时器与计数器指令
FQM1提供了多种精度的定时器：
TIM：标准100ms递减计时器，精度-0.01s~0s。
TIMH(015)：高速10ms递减计时器。
TMHH(540)：超高精度1ms递减计时器，其当前值通过中断每1ms刷新，适合微秒级控制需求。
CNTR(012)：可逆计数器，具备递增与递减输入端，适用于位置累计等场景。
手册特别指出，在跳转程序段中，正在计时的定时器会继续计时；而在互锁程序段中，定时器会被复位。这是由于IL指令会强制重置输出状态，而JMP仅跳过执行逻辑。
5. 数据处理与运算指令
虽然本文源数据未完全覆盖所有运算指令，但从指令列表可窥其全貌。
比较指令：除了基本的CMP，还有符号比较指令（如LD >, AND <=等）以及表格比较（TCMP）、块比较（BCMP）。块比较BCMP(068)能判断源数据是否在预设的上下限范围内，极大地简化了多区间判断逻辑。
数据移动：MOV指令家族支持字、位、数字位的传输。XCHG(073)用于数据交换，XFER(070)用于块传输，BSET(071)用于内存填充。
数学运算：支持BCD码与二进制的四则运算，含进位处理。浮点运算指令（如+F, *F）符合IEEE754标准，支持三角函数、指数对数运算，满足复杂算法需求。
逻辑运算：ANDW, ORW, XORW等指令用于字数据的按位逻辑操作，常用于状态字屏蔽或提取。
高级功能与系统维护
FQM1具备完善的自诊断功能。FAL(006)用于非致命错误报警，系统继续运行；FALS(007)则指示致命错误，会停止控制器运行。这些指令配合辅助区（A区）的标志位，为故障排查提供了便利。
数据备份机制方面，协调模块的用户程序与部分DM区通过Flash内存备份，而运动控制模块的部分DM区与错误日志则依赖超级电容。在25°C环境下，电容备份时间可达约100小时，但随环境温度升高及年限增加，备份时间会缩短。因此，对于长期断电后的数据恢复，建议将关键参数存入Flash支持的DM区地址（D20000-D32767）。
