Schneider Easergy P5通信架构与协议
Schneider Easergy P5通信架构与协议
Easergy P5通信架构与协议深度解析：构筑智能化电网的坚实通信枢纽
在电力系统自动化向数字化、智能化加速演进的时代背景下，保护、测量与控制设备（IED）的通信能力已成为决定其核心价值的关键维度。施耐德电气的Easergy P5系列保护继电器，以其强大、灵活且高度可靠的综合通信系统，成为现代智能变电站和配电网络中的关键节点。本文将依据其技术手册，系统性地解析Easergy P5的通信架构、协议支持、网络冗余策略及配置实践，揭示其如何无缝融入复杂的电力自动化生态。
多元融合的通信架构设计
Easergy P5的设计理念在于提供即插即用的数据交换能力，支持从传统串行链路到现代以太网的平滑过渡与混合部署，充分保护用户既有投资，并为未来升级预留空间。
串行网络架构：此架构适用于传统SCADA/HMI系统与多台继电器通过主从模式的RS-485多分支链路进行连接的场景。这种经济型方案在小型变电站或对实时性要求不极端苛刻的场合依然有效。设备支持2线或4线连接，并可通过eSetup Easergy Pro软件配置通讯参数（波特率、奇偶校验等）。
以太网网络架构：这是实现高性能、高密度数据交换的首选方案。Easergy P5可直接接入以太网交换机，支持在同一物理网络和同一设备IP地址上，同时运行多达三种不同的以太网协议。这种多协议并行能力极具灵活性，例如，可在同一网络上同时使用IEC 61850 GOOSE进行继电器间快速跳闸信号传递，并使用Modbus TCP/IP与监控系统通信，实现了保护系统内部快速控制与外部管理数据流的解耦。
全面覆盖的通信协议支持
Easergy P5内置了电力行业主流及广为接受的通信协议，确保了与不同厂家SCADA/EMS系统及不同层级自动化设备的广泛互操作性。
IEC 61850 —— 未来变电站通信的标准：Easergy P5对IEC 61850标准（Edition 1 & 2）提供了完整支持，包括核心的客户端-服务器模型和快速可靠的GOOSE通信。
模型与配置：设备遵循IEC 61850-6, -7系列标准建模，通过CID/SCD文件进行系统化配置。其逻辑节点和数据集可灵活配置，以满足不同SCADA系统的信息点需求。
GOOSE通信：这是IEC 61850最具革命性的特性之一。Easergy P5可作为GOOSE发布者和订阅者，实现毫秒级的设备间对等通信。通过发布跳闸信号、闭锁信号等状态信息，可以替代传统的硬接线，大大简化二次接线，提升系统可靠性。配置过程可通过专业的CET850配置工具完成，确保GOOSE消息的正确映射与测试。
服务能力：支持多达8个并发客户端连接、动态/静态数据集、缓冲/非缓冲报告控制块，以及多种控制模式（直接控制、选择-执行等），满足复杂应用场景需求。
DNP3 —— 北美及全球广泛采用的协议：设备全面支持DNP3协议（串口及TCP/IP模式），具备Level 2符合性。它支持数据分类、事件触发报告（非请求响应）、时间同步、断路器控制及扰动记录文件传输。其配置参数丰富，可精细调整链路层确认、应用层确认、事件缓冲区大小以及模拟量死区报告策略，以适应不同的网络带宽和可靠性要求。
Modbus —— 通用的工业协议：提供Modbus RTU（串口）和Modbus TCP/IP支持。作为从站设备，它支持功能码03、04、06、16等，允许主站读取测量值、状态信息、事件记录及进行远程控制。特别地，Modbus接口还支持通过文件读取功能（功能码20）传输扰动记录（COMTRADE格式）文件。对于需要与PLC或传统HMI集成的场景，Modbus提供了简单直接的解决方案。
其他重要协议：

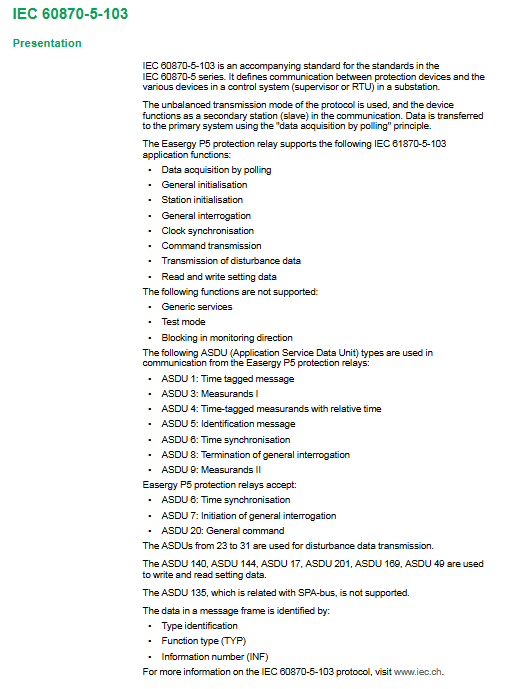

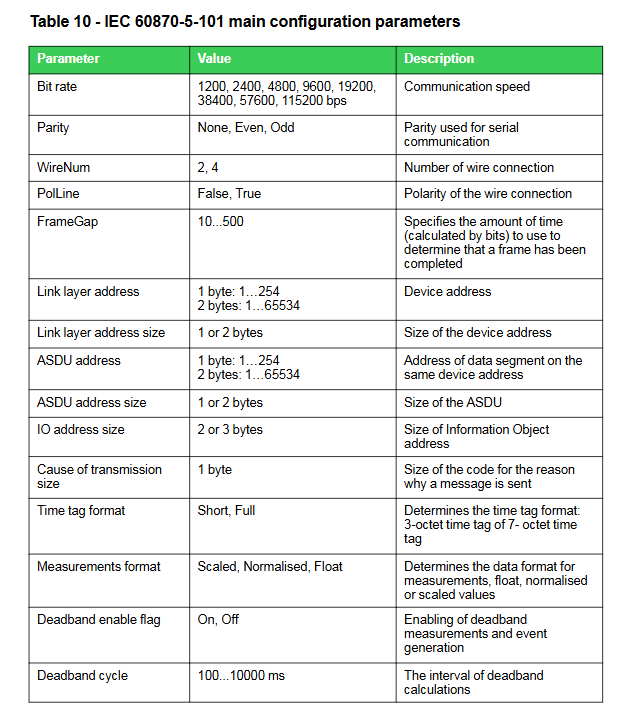

IEC 60870-5-101/103：支持这两种应用于变电站的远动协议，特别是在与老旧SCADA系统或遵循特定行业惯例的地区系统集成时。
EtherNet/IP：支持该工业以太网协议，方便与使用Allen-Bradley等品牌的工业控制器和系统进行直接数据交换。
辅助协议：支持sFTP用于文件安全传输，SNMP用于网络管理，SNTP用于网络时间同步，以及HTTPS用于安全的Web HMI访问。
工业级的以太网冗余技术
电力系统对通信可靠性的要求近乎苛刻。Easergy P5通过可选的以太网模块，支持三种主流的冗余协议，确保网络故障时通信零切换或快速恢复。
并行冗余协议：提供最高级别的冗余。数据同时在两个完全独立的网络（A网和B网）上并行传输。接收端自动丢弃重复帧。PRP可实现0毫秒故障恢复时间，但代价是需要构建双倍的网络基础设施。适用于保护跳闸等绝对不允许通信中断的关键业务。
高可用无缝冗余：典型应用于环形拓扑。数据帧沿环的两个方向同时传输，接收端处理先到达的帧。同样具备0毫秒恢复时间，且相比PRP节省网络设备成本。Easergy P5的PRP/HSR模块占用双重插槽，并提供专用配置参数。
快速生成树协议：一种更通用的以太网冗余方案。它通过阻塞冗余链路来防止环路，在故障时重新计算并激活备用链路。RSTP的优势在于兼容性好，适用于任意网络拓扑，但其恢复时间（可能数百毫秒至数秒）可能无法满足最严格的保护级通信要求。
用户可根据可靠性需求、成本预算和网络现有架构，选择合适的冗余方案。
系统配置与安全性实践
配置工具链：Easergy P5的配置实现了软硬件结合。基础设置可通过设备前面板、Web HMI进行。高级配置（如IEC 61850、GOOSE映射、DNP3点表）则依赖于eSetup Easergy Pro配置软件。对于IEC 61850系统工程，更推荐使用独立的CET850工具来编辑和验证SCD文件，从而实现与整个变电站自动化系统的协同配置。
端口硬化与网络安全：设备提供了端口硬化功能，允许用户在物理层禁用未使用的通信端口或协议，有效减少攻击面。手册也严肃指出了工业网络安全的重要性，强调除加密的GetSet/TLS通道外，多数支持的传统协议（如IEC 61850， DNP3以太网）本身不提供加密。因此，必须通过划分VLAN、使用防火墙、IP地址过滤，以及在外部连接时采用VPN/TLS隧道等标准安全实践来加固网络。
