ProSoft MVI56-PDPMV1模块：PROFIBUS DPV1主站集成完整指南
时间: 2026-03-25浏览次数：
ProSoft MVI56-PDPMV1模块：PROFIBUS DPV1主站集成完整指南
ProSoft MVI56-PDPMV1模块：PROFIBUS DPV1主站集成完整指南
在当今高度集成的工业自动化领域，无缝、可靠的设备间通信是系统高效运转的核心。Rockwell Automation的ControlLogix平台以其强大的处理能力和灵活的架构著称，而PROFIBUS DP作为全球领先的工业现场总线标准之一，被广泛应用于分布式I/O、驱动系统及智能仪表等场景。MVI56-PDPMV1模块，作为ProSoft Technology推出的专用通信解决方案，正是连接ControlLogix处理器与PROFIBUS DPV1网络的桥梁。本指南将基于官方手册，全面剖析该模块的技术特性、安装配置、高级功能应用及故障诊断，为工程师提供一份详尽、专业的集成参考。
系统概述与硬件准备
MVI56-PDPMV1模块是一款专为ControlLogix背板设计的单插槽通信模块。它扮演着PROFIBUS DPV1主站的角色，能够管理与多达125个PROFIBUS从站设备的通信，支持周期性数据交换、非周期性访问（DPV1服务）以及报警处理等高级功能。该模块的引入，使得ControlLogix处理器能够轻松集成广泛的PROFIBUS设备，极大扩展了系统的设备接入能力。
硬件规格与要求

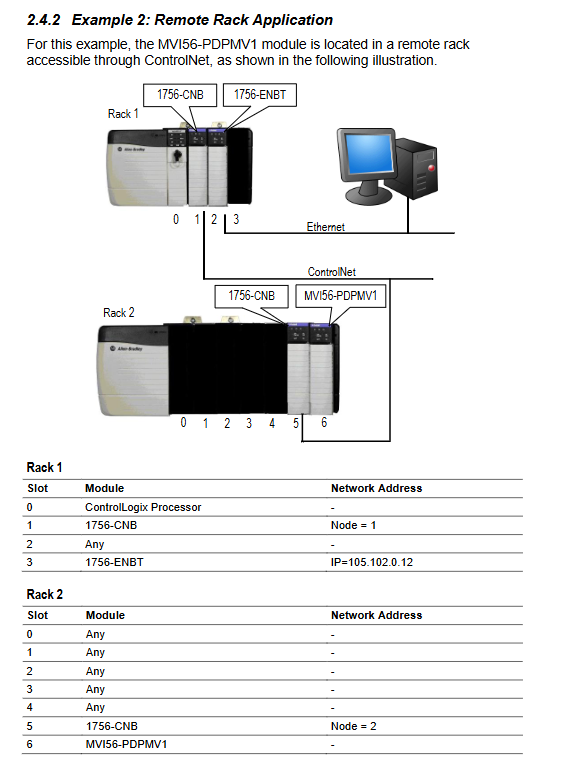

模块本身对ControlLogix机架提出了明确的硬件需求。首先，模块需要安装在机架的一个空闲插槽中，并要求该插槽能够提供足够的背板电流。具体而言，模块需要800 mA @ 5 VDC和3 mA @ 24 VDC的背板电源支持。工程师在选择电源和规划机架布局时必须充分考虑这一需求，以确保系统稳定供电。其次，模块支持在本地机架（与处理器同机架）或远程机架中安装。对于远程机架应用，模块通过EtherNet/IP或ControlNet网络与处理器通信，这要求系统具备相应的网络基础设施和配置。
环境与安全规范
安全始终是工业设备安装的首要考量。手册明确指出，模块适用于Class I, Division 2，Groups A, B, C, and D的危险环境或非危险环境。在安装、接线、更换模块时，必须严格遵守相关的防爆安全规程，如在危险区域必须断电后操作。此外，模块在出厂时配备了用于配置与调试的专用串口线缆（RS-232 NULL Modem线缆及RJ45-DB9转接器），这是进行首次配置和后期诊断的必备工具。
软件配置与项目建立
硬件安装完成后，软件配置是模块投入运行的关键步骤。此过程主要依赖于ProSoft Configuration Builder (PCB)软件，这是管理MVI56-PDPMV1模块的核心工具。
1. 安装与项目初始化
工程师需从ProSoft Technology官网下载并安装最新版本的PCB软件。首次使用时，需要在软件中创建一个项目，并添加MVI56-PDPMV1模块对象。在模块的参数设置中，最基础的配置是确定PROFIBUS网络所需的输入和输出数据字大小。这一数值应根据连接的从站设备实际产生的I/O数据总量来设定。对于固件版本1.21及以上的模块，一个至关重要的选择在于“工作模式”：Legacy Mode（传统模式）或Flex Mode（灵活模式）。Legacy Mode模式固定输入块大小为250字、输出块大小为248字，兼容早期固件，配置简单；而Flex Mode模式允许用户根据实际数据量灵活调整背板I/O块大小（输入12-250字，输出5-248字），特别适合远程机架应用，能有效优化网络带宽和背板性能。此选择必须与随后在RSLogix 5000中导入的示例程序或添加指令（AOI）类型严格匹配。
2. PROFIBUS网络配置
PROFIBUS主站和从站的配置是PCB的核心功能。工程师首先需要安装从站设备的GSD文件，该文件由设备制造商提供，定义了从站的通信特性。在PCB的“总线配置”窗口中，工程师可以图形化地添加主站和各个从站节点。对于每个从站，需要配置其PROFIBUS地址（通常从3开始）、选择其数据交换模块（决定I/O数据类型和长度），并为其分配在模块内部数据库中的起始地址。PCB的一个强大功能是能够自动计算并显示“处理器网络内存映射”，清晰列出所有从站I/O数据在ControlLogix处理器中对应的标签地址范围，为后续编写PLC逻辑提供直接依据。
对于复杂网络，PCB的“自动扫描”功能可以极大提高配置效率。该功能能够扫描PROFIBUS网络上所有在线从站，自动识别其设备标识、配置信息，并尝试匹配已安装的GSD文件，生成网络配置草稿，供工程师审核和修改。
与ControlLogix处理器的逻辑集成
完成硬件配置后，必须将模块与ControlLogix处理器进行逻辑绑定，实现数据交换。这主要通过在RSLogix 5000软件中配置模块和导入示例代码或添加指令（AOI）来实现。
1. 模块配置
在RSLogix 5000的I/O配置树中，需要添加一个“Generic 1756 Module”来代表MVI56-PDPMV1。配置的关键参数必须与PCB中的设置一致，尤其是通信格式（Data-INT）、输入/输出大小、以及RPI时间。RPI时间定义了处理器与模块间背板数据刷新的周期。对于本地机架或EtherNet/IP远程机架，在Flex模式下，推荐将RPI设置为最大值750ms，因为该模式下的AOI逻辑会使用IOT（立即输出）指令进行快速数据更新，过短的RPI反而会增加处理器负担。
2. 导入示例逻辑与AOI
为了简化集成，ProSoft提供了完善的示例程序和AOI。对于固件16及以上的ControlLogix处理器，强烈推荐使用AOI。AOI文件（.L5X格式）封装了数据类型、控制器标签、功能块逻辑和调用梯形图，导入后只需简单配置模块连接路径即可使用。AOI极大地降低了编程工作量，并确保了与模块通信逻辑的正确性。
无论使用Legacy还是Flex模式，AOI都提供了标准化的数据接口：
PROFIBUSData数组：承载周期性输入输出数据。
Command结构体：用于触发非周期性邮箱命令。
Mailbox结构体：存储邮箱命令的参数和响应数据。
Status结构体：包含模块状态、网络状态、从站诊断等信息。
Config结构体：存储模块配置信息。
工程师在应用程序中只需操作这些标签即可实现对PROFIBUS网络的全面监控和控制。
高级功能：邮箱消息与非周期通信
MVI56-PDPMV1作为DPV1主站，其强大的非周期通信能力通过“邮箱消息”机制实现。这使得处理器不仅能与从站交换周期性I/O数据，还能执行设备参数设置、读取诊断信息、处理报警等高级操作。
邮箱消息流程
邮箱消息的执行遵循一套请求-响应机制：
处理器发送请求：在控制逻辑中设置命令参数（如从站地址、读写长度等），然后置位相应的命令触发位（例如，MVI56PDPMV1.Command.GetSlaveDiagnostics）。
模块处理并响应：模块接收请求后，通过PROFIBUS网络与目标从站执行相应的DPV1服务，并将响应结果存放在指定的邮箱输入标签中。
处理器处理响应：逻辑检测到响应完成（如相应计数器递增或状态位变化）后，从邮箱输入标签中读取结果。
关键邮箱命令示例
Get Slave Diagnostics：获取指定从站的详细诊断信息，对于快速定位网络故障点至关重要。
Class 1 Acyclic Read/Write：这是DPV1的核心服务，允许对支持DPV1的从站进行非周期性的数据读写，常用于读取驱动器参数、写入配置数据等。
Set Slave Address：在线修改支持该功能的从站的PROFIBUS地址，便于网络调试。
Get Live List：获取当前网络上所有活动节点的列表及其类型（主站/从站），是网络诊断的有力工具。
Alarm Handling：模块能够自动接收并缓存DPV1从站发出的报警信息，处理器可通过邮箱消息查询并确认这些报警。
合理利用这些邮箱命令，可以开发出强大的设备管理、预测性维护和人机交互功能。

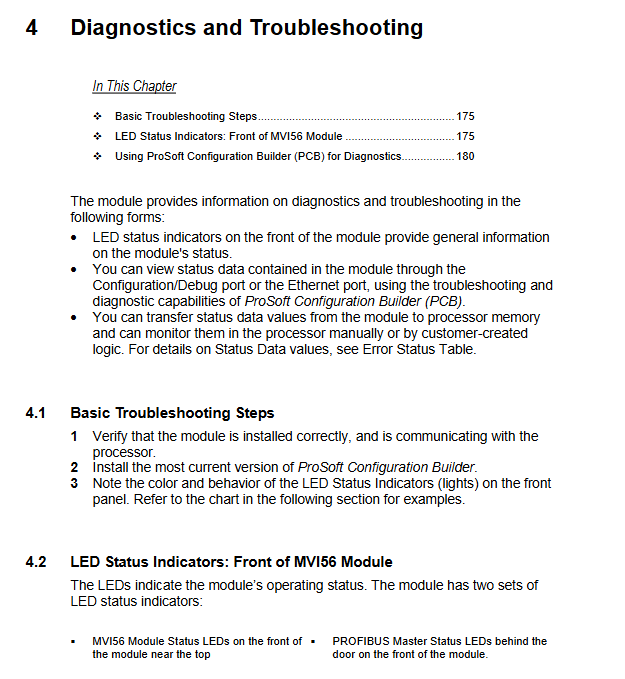

诊断、维护与故障排除
一个可靠的系统离不开有效的诊断手段。MVI56-PDPMV1模块提供了多层次的诊断工具。
1. 前面板LED指示灯
模块前面板集成了一系列状态LED，能快速指示系统健康状况：
OK：绿灯表示模块正常；红灯表示程序错误或配置不匹配，可能是不兼容的示例逻辑导致。
BP ACT：琥珀灯亮起表示背板通信成功；灭掉则表明与处理器连接失败。
APP STATUS：琥珀灯亮起通常表示输入输出块校验和不匹配，需要检查PCB配置与RSLogix中的校验和。
PROFIBUS Master LEDs：位于模块门后，提供更详细的PROFIBUS网络状态。COM STAT绿灯亮表示与所有配置从站通信正常；DBASE STAT绿灯表示配置数据库已下载；MSTR STAT绿灯表示主站处于运行模式。
2. 串口调试菜单
通过随附的串口线缆连接PC与模块的CFG端口，可以在PCB的“诊断”窗口中访问强大的基于文本的调试菜单。通过命令键（如[?]显示主菜单，[2]查看PROFIBUS数据），工程师可以直接查看模块的内部数据库、操作状态、从站配置列表（SLAVE CFG LIST）和实际通信从站列表（TRANSFER LIST）的位图对比。这些原始数据是诊断PROFIBUS网络断线、从站掉线、地址冲突等问题的最直接依据。
3. 在线监控与MSG指令
在RSLogix 5000在线状态下，监控AOI提供的Status标签结构体，可以实时获取模块状态、各个从站的通信状态和诊断标志。此外，发送GetLiveList或GetSlaveDiagnostics邮箱命令，并在标签窗口中观察返回结果，是进行在线网络扫描和深入诊断的实用方法。
4. 常见问题排查
模块无法与处理器通信：检查模块是否安装在正确槽位，RSLogix中的模块配置槽号是否匹配，RPI设置是否合理，处理器是否运行。查看BP ACT LED状态。
PROFIBUS通信失败：检查PROFIBUS电缆接线、终端电阻设置、波特率是否与从站一致。使用串口菜单或在线查看从站状态列表。确保从站地址与PCB配置一致。
邮箱命令无响应：检查命令触发逻辑是否正确执行，检查从站是否支持该DPV1服务。查看邮箱响应中的错误代码。
配置不匹配错误：当修改了PCB中的PROFIBUS配置后，必须重新下载配置到模块，并根据手册指引，在RSLogix中删除旧的AOI及相关标签和数据类型，然后重新导入从PCB导出的新的.L5X文件。
总结与最佳实践
MVI56-PDPMV1模块是实现ControlLogix系统与PROFIBUS DPV1世界高效互联的专业化工具。其成功集成依赖于对硬件规范、软件配置流程、通信模式以及诊断方法的系统理解。为了确保项目的顺利实施与长期稳定运行，建议遵循以下最佳实践：
规划先行：在采购前详细评估网络节点数量、数据量及功能需求，确定模块数量及工作模式。
版本匹配：确保PCB软件、模块固件、ControlLogix固件及使用的示例程序版本相互兼容。
配置同步：严格保证PCB中的参数（数据大小、校验和）与RSLogix 5000中的模块配置完全一致。
善用工具：充分利用PCB的内存映射报告、AOI的标准化接口以及串口调试菜单来简化开发与诊断。
规范文档：及时备份PCB项目文件、GSD文件及最终生成的处理器导入文件，建立完整的工程文档。
