EATON 起重机控制系统完全指南
时间: 2026-03-25浏览次数：
EATON 起重机控制系统完全指南
EATON 起重机控制系统完全指南
概述
伊顿（Eaton）旗下 Cutler-Hammer 品牌的起重机控制产品技术目录,聚焦起重机运行中的制动、控制、限位及电路保护需求，涵盖三大核心产品体系，提供了完整的规格参数、选型方法、安装要求及配件信息，适用于工业场景中起重机、卷扬机等设备的配套与维护。
核心产品详细信息

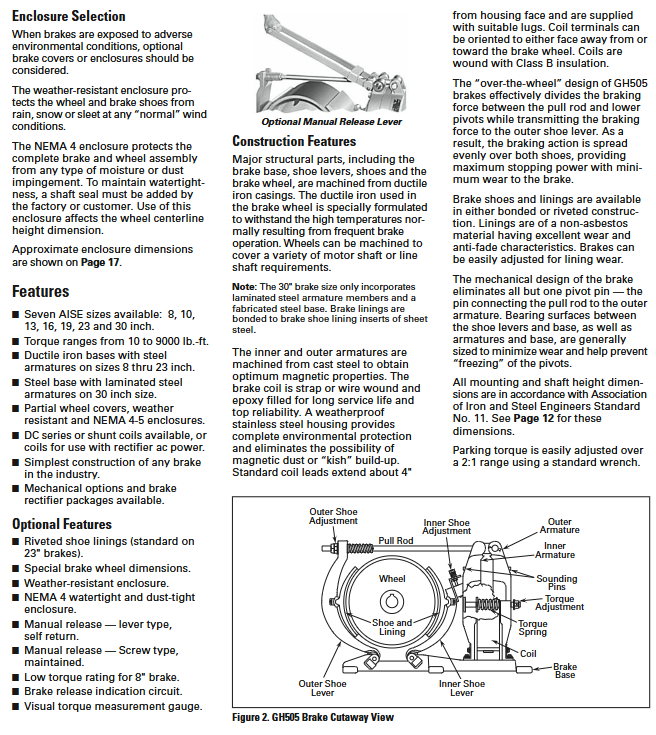

（一）重型制动器（Heavy-Duty Brakes）
核心产品为GH505 系列电磁蹄式制动器，是专为起重机、卷扬机设计的重型制动解决方案。
关键特性 具体参数 / 说明
尺寸规格 7 种 AISE 标准尺寸：8/10/13/16/19/23/30 英寸（203-762mm）
扭矩范围 10-9000 lb.-ft.，可机械调节至最大扭矩的 50%
运行方式 电动释放（直流线圈）、弹簧制动，失电自动制动（故障安全设计）
响应时间 释放与制动时间≤0.5 秒
结构材质 球墨铸铁制动轮（耐高温）、不锈钢线圈外壳（防环境侵蚀）、无石棉衬片
标准认证 符合 AISE No.6/11、NEMA STD.2-220、CMAA 4.9 标准
适配电源 直流线圈，可选 GH515 整流面板适配交流电源

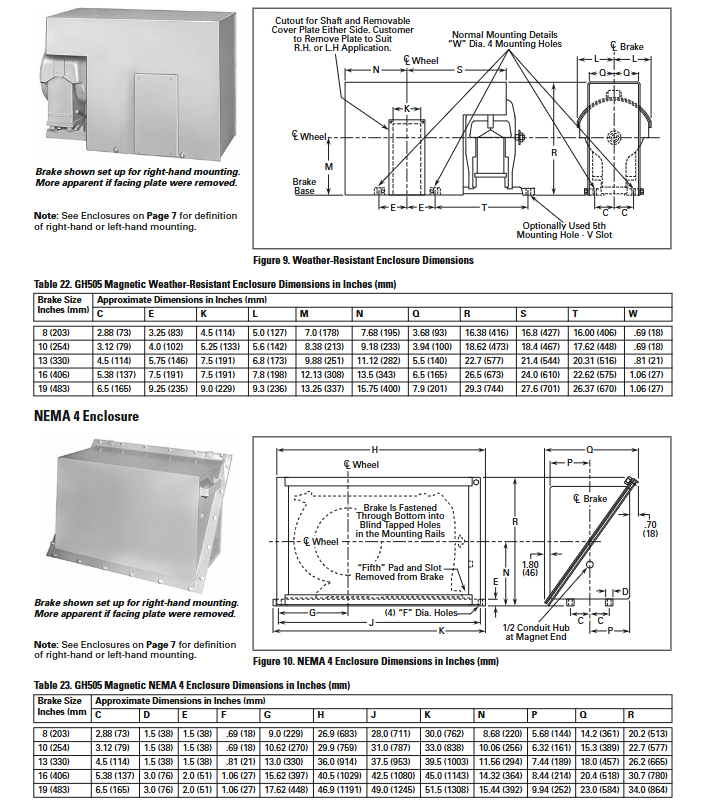

可选配件 防风雨外壳、NEMA 4 密封外壳、手动释放杆、扭矩测量仪表
（二）主令开关与限位开关（Master and Limit Switches）
两类产品用于起重机的操作控制与行程限位，保障设备运行安全。
主令开关
Type F/GH101：支持 6/12/16 回路，最大 6 档速度，可选单动作或操纵杆操作，NEMA 3 防护等级，电压最高 250V，电流直流 30A（闭合）/10A（持续）。
Type C/GH103：最大 6 回路，3 档速度，可选开放式或 NEMA 1 外壳，电压最高 250V，电流直流 0.6A（250V 电感）/ 交流 5A（115V）。
限位开关
类型 核心参数 适用场景
起重机动力限位开关（P50-P500） 功率范围 50-500HP，AC/DC 适配，NEMA 3 防护 起重机吊钩防过卷
Type E84 重型控制限位开关 电压最高 600V，电流 1.25A（250V 直流持续） 输送机、移动机械行程控制
高速限位开关（14977 系列） 最高运行速度 1200 英尺 / 分钟，3 回路无重叠触点 高速起重机 trolley
脚踏式 / 绳索式限位开关 机械触发，NEMA 7/12 防护 工厂重型设备紧急停止 / 安全限位
（三）接触器与继电器（Contactors and Relays）
用于起重机电路的通断控制与过载、低压保护，核心产品如下：
接触器
Type C80 直流接触器：电流 5-1800A，电压 600Vdc，机械寿命 2000 万次，电气寿命 50 万次，支持表面或高架安装。
Type C82 Ltl 电感时限接触器：电流 5-810A，双线圈设计，用于加速或反接制动控制。
KD/KS 系列直流接触器：电流 5-900A，刀边枢轴设计（防尘），模块化头部组件，支持前端直接安装。
继电器与定时器
低压监测继电器（LVMR）：监测 230-270Vdc 总线电压，40 毫秒响应，防止吊机下降时电源丢失。
直流重载继电器：115/230Vdc 线圈，支持 4/8 回路，电流 10A 持续。
磁过载继电器（C304 系列）：电流 1.5-6500A， inverse 时间或瞬时跳闸，手动 / 自动复位可选。
C84 静态在线定时器： timing 范围 0.05-180 秒，输出电流 0.75A（稳态）/10A（冲击）。
选型与安装关键要求
选型依据：需根据设备的电机功率、扭矩需求（制动类）、电路电压 / 电流（接触器类）、行程范围（限位开关类）及环境条件（防护等级）确定型号。
安装规范：必须符合美国国家电气规范（NEC）及地方工业标准，户外使用需加装防护外壳。
配件适配：接触器需搭配辅助触点、机械联锁；直流设备适配整流面板时需注意电阻匹配。
配件与替换零件
通用配件：整流面板（GH515 系列）、线圈电阻套件、机械联锁组件、接线端子。
替换零件：制动蹄衬片、接触器触点、继电器线圈、限位开关触块，文档提供详细零件编号及交叉参考表。
