DEIF XDi 系列船用桥楼显示指示器
时间: 2026-03-24浏览次数：
DEIF XDi 系列船用桥楼显示指示器
DEIF XDi 系列船用桥楼显示指示器
产品基础与核心定位
产品身份：XDi 系列是 DEIF 研发的柔性显示指示器，主打 “颠覆传统桥楼仪表”，以虚拟显示替代机械指针和刻度，解决传统仪表机械限制、布局固定、安装繁琐等问题。
核心技术：基于专利 X-coil 或显示技术，兼容模拟信号、数字信号及 CAN 总线，适配船舶从传统模拟仪表向 CANbus-based 系统的转型需求。
核心价值：
空间节省：单屏可显示多组数据（如 RPM + 螺距 + 方位角），大幅减少桥楼面板占用；
安装高效：简化布线，支持快速安装与现场配置；
维护便捷：内置 USB 接口，可在线更新布局库，备用单元可快速替换故障设备；
灵活定制：支持标准库选择或 3 级定制化，适配不同船舶系统需求。
认证合规：全系列按功能具备MED 认证（符合船舶设备指令），可根据应用场景获取主要船级社认可（如 DNV GL、韩国船级社 KR 等）。
产品型号与核心差异
XDi 系列分为基础款（XDi-D/M）和高端导航款（XDi-N），核心差异如下表：
表格
型号类别 具体型号 核心接口 操作方式 显示能力 核心特色功能
基础款 XDi-D（Dual） 模拟 / 数字 / CAN，简化 NMEA0183 隐藏式按键（仅设置） 固定 1 个虚拟指示器，支持 1-2 个输入值 标准布局库选择，适用于基础推进 / 监测场景
基础款 XDi-M（Multi） 模拟 / 数字 / CAN，简化 NMEA0183 隐藏式按键（仅设置） 固定 1 个虚拟指示器，输入值依应用而定 支持多组数据组合显示，适配复杂监测需求

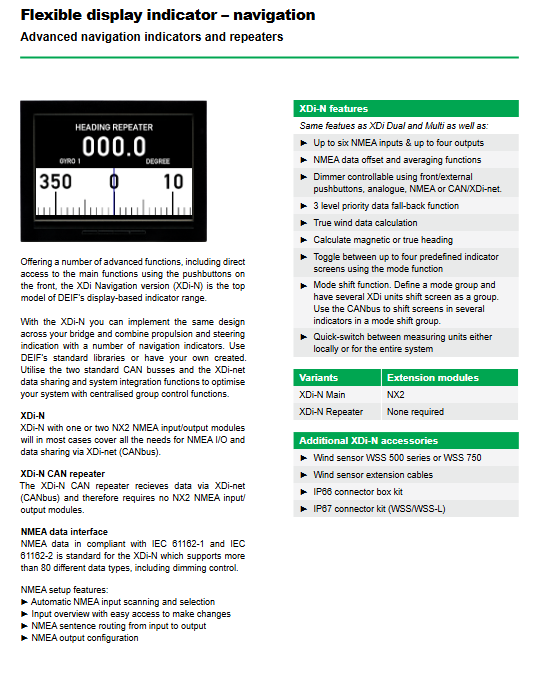

高端款 XDi-N（导航版） 模拟 / 数字 / CAN/NMEA0183（IEC61162-1） 4 个前置按键 切换最多 4 个虚拟指示器，支持多组数据 数据计算、NMEA 路由、3 级优先级 fallback、模式组同步
核心硬件与规格参数
显示屏规格：提供 3 种尺寸选择，适配不同安装空间需求：
3.5 英寸、5 英寸、7 英寸 TFT 图形 LED 屏；
宽视角设计，优化昼夜显示调色板，支持自定义黄昏调色板，无机械误差和视差误差。
安装与防护：
面板开孔：支持96/144/192 DIN标准开孔，适配主流船用仪表安装尺寸；
防护等级：可选IP66防护，适应海洋恶劣环境；
电源配置：冗余电源输入，提升运行可靠性。
通信能力：
标配双 CAN 总线，支持 XDi-net 协议（CANopen 简化协议），实现设备间数据共享与组控制；
XDi-N 支持 NMEA0183 输入输出，兼容 80 余种数据类型，支持数据路由与偏移 / 平均计算。
核心功能与定制化能力
布局库资源：内置超 100 种预安装指示器布局，按应用场景分类，核心类别如下：
表格
库类别 涵盖场景 示例布局 对应型号
推进类 方位推进器、隧道推进器、主推进、舵角 / 喷水推进、RPM 方位角显示、RPM 监测 XDi-D/M/XDi-N
导航类 航向、转向率、速度 / 深度 航向 340-000° 显示、速度 22.3 节监测 XDi-N
气象类 风数据、气象参数 风速 18.5 节、风向 240° XDi-N
通用数字类 频率、电流、电压等 频率 690Hz、转速 50.2RPM XDi-D/M
定制化服务：提供 3 级定制化选项，满足不同需求：
1 级定制：组合标准库中的布局，无参数修改，仅收取一次性小额费用；
2 级定制：修改标准布局的参数或默认设置，费用略高于 1 级；
3 级定制：全自定义设计（符合企业品牌形象），需根据需求报价；
额外定制：支持在前置框架添加企业 logo（推荐，避免占用显示空间）。
特色功能：
模式切换：XDi-N 支持最多 4 个模式组，一键同步切换多个指示器的显示屏幕（如港口模式、航行模式、作业模式、信息模式）；
调光控制：支持前置按键、外部按键、模拟信号、CAN 总线等多种调光方式，可组控多个指示器亮度；
数据处理：XDi-N 支持真风数据计算、磁航向 / 真航向转换、数据优先级 fallback（2-3 路输入）；
快速更新：通过背部 USB 接口免费下载更新标准库或定制库，无需返厂。
扩展模块与配件
XDi 系列支持通过扩展模块拓展功能，最多可连接 1 个（XDi 96）或 2 个（XDi 144/192）扩展模块，核心模块如下表：
表格
模块型号 模块类型 核心功能 应用场景
AX1 模拟扩展模块 2 路模拟输入（电流 / 电压）、1 路调光电压输入、1 路参考电压输出 新增模拟传感器输入、外部调光控制
DX1 数字扩展模块 2 路数字输入（RPM 传感器 / 远程调光）、2 路继电器输出 连接 RPM 传感器、控制外部告警设备
NX1 NMEA 输出模块 1 路 NMEA0183 输出、2 路触点输入 向 VDR/DP 系统传输数据、远程按键控制
NX2 NMEA I/O 模块 2 路 NMEA 输入、1 路 NMEA 输出、1 路可配置 NMEA I/O、2 路触点输入 复杂 NMEA 数据交互、多设备联动控制
核心配件：包括前置框架、4 按键框架套件、调光电位器套件、方位 / 舵角发射器（RTA602/RTC300/RTC600）、风传感器（WSS500/WSS750）、IP66/IP67 连接器套件等。
典型应用场景

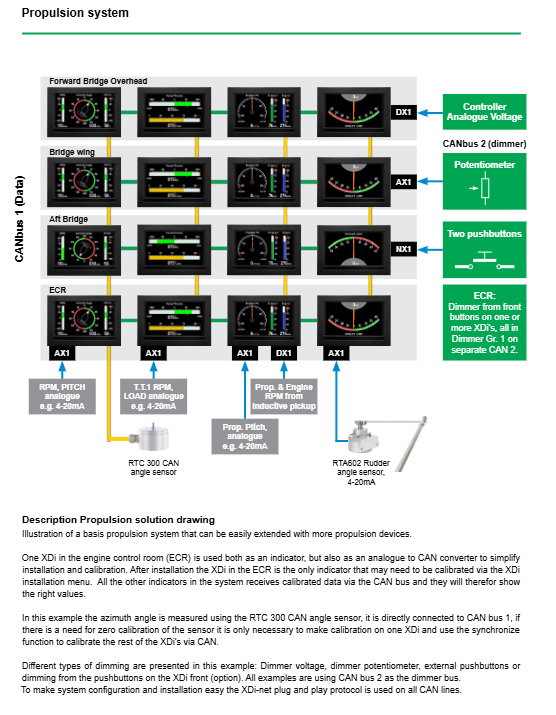

推进系统监测：适配 ZF Marine Krimpen 的可伸缩方位推进器，自动切换不同运行模式的指示器量程，单屏替代多个传统仪表，简化操作；
桥楼导航集成：XDi-N 作为核心导航指示器，组合航向、速度、深度、风数据等，通过 CAN 总线实现多设备数据共享与组控制；
多场景模式切换：如船舶在港口、航行、作业等模式下，一键切换所有 XDi 指示器的显示内容，适配不同工况下的监测需求。
