DEIF AGC 100 系列发电机组控制器
时间: 2026-03-24浏览次数：
DEIF AGC 100 系列发电机组控制器
DEIF AGC 100 系列发电机组控制器
丹麦 DEIF 公司的AGC 100 系列发电机组控制器（固件 4.0x.x）是一款支持多场景部署的控制设备，含 AGC 112/113/145/146 等子型号，采用面板嵌入式安装（标准防护 IP52，选装 Option L 可达 IP65），面板开孔尺寸151×211+1mm（H×W），配备丰富端子接口，支持三相 / 单相 / 分相电压电流接线，兼容Modbus RTU（RS485）、CAN J1939通信协议，供电范围6-36V DC（UL 认证 7.5-32.7V DC），可适配发电机组的启动控制、参数监测、断路器管理，支持外接 AOP-2 操作员面板与外部 I/O 模块，安装需由专业人员执行，出厂默认设置需适配发电机组后启用。
安装规格与硬件参数
安装方式与防护
安装类型：面板嵌入式安装，标配 8 个固定夹，防护等级IP52；
升级防护：选装 Option L（12 个固定夹 + 专用垫片），防护等级提升至IP65；
面板开孔尺寸：151.00×211.00+1.00mm（H×W），换算英寸为 5.94×8.31+0.04 英寸，需严格按尺寸开孔确保安装精度。

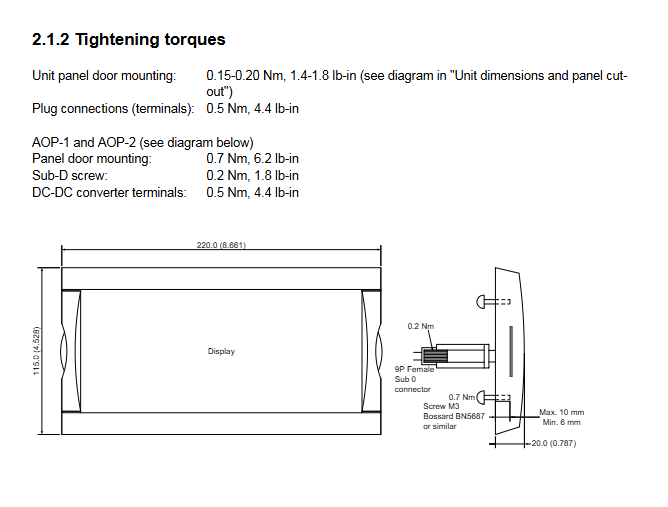

紧固扭矩要求
不同部位紧固扭矩不同，需使用合适工具操作，避免过紧损坏设备：
紧固部位 扭矩值 备注
面板安装 0.15-0.20Nm（1.4-1.8lb-in） 嵌入式安装固定
端子连接 0.5Nm（4.4lb-in） 所有接线端子
AOP-2 面板安装 0.7Nm（6.2lb-in） 额外操作员面板
AOP-2 Sub-D 螺丝 0.2Nm（1.8lb-in） 通信接口固定
DC-DC 转换器端子 0.5Nm（4.4lb-in） 扩展电源端子
端子定义与核心功能
AGC 100 系列端子数量丰富，涵盖电源、输入、输出、通信等全功能，核心端子定义如下表（关键端子）：
端子号 类型 技术参数 核心功能
1-2 电源 6-36V DC（UL：7.5-32.7V DC） 设备主电源输入，1 为 +，2 为 GND
6-8 多用途输入 支持 4-20mA、Pt1000、数字输入 灵活适配多种传感器信号，仅 6-7 支持 Pt1000
10-15 数字输入 12/24V DC 双向光耦 接收远程启动、启动使能等数字信号
16-18 转速输入 磁电式转速传感器、PNP/NPN、W 端子 监测发电机转速，16 为 MPU，18 为 W/L
19-20 紧急停止 公共端 + 输入 紧急停机控制，20 为公共端
21-27 继电器输出 21-23（2A 30V DC/AC），24-27（8A 30V DC/AC） 通用控制输出，可配置为启动准备、告警等
28-32 市电电压输入 L1-L3、N 监测市电电压 / 频率，31 端子未使用禁止连接
33-38 发电机电压输入 L1-L3、N 监测发电机电压 / 频率，35/37 端子未使用禁止连接
39-44 发电机电流输入 L1-L3 的 s1/s2 监测发电机三相电流
45-48 断路器继电器 45-46（发电机断路器，NO），47-48（市电断路器，NC，Option M19 为 NO） 控制断路器分合，2A 30V DC/250V AC
49-51 Modbus RS485 49（B-）、50（GND）、51（A+） 支持 Modbus RTU/ASCII 通信
53-55 CAN 总线 A 53（CAN-H）、54（Com）、55（CAN-L） CAN J1939 发动机通信
57-59 CAN 总线 B 57（CAN-H）、58（Com）、59（CAN-L） 连接 AOP-2 面板或外部 I/O 模块
接线规范与场景适配
核心接线要求
DC 连接：设备电源回路需串联2A 慢熔保险丝，防止高压损坏设备；
数字输入：所有数字输入为双向光耦型，仅模式切换和测试输入支持脉冲信号，其余为固定信号；
断路器配置：支持脉冲式、持续式、紧凑型三种断路器，需通过 PC utility software 配置输出端子；
充电器发电机连接：两种反馈方式可选 ——D + 端子接 12 号端子，或 W 端子接转速输入端子，12V 系统配 47Ω 4W 励磁电阻，24V 系统配 100Ω 6W 电阻。
典型接线场景
设备支持多场景接线，核心场景如下：
场景 子型号 接线类型 核心用途
孤岛运行 AGC 112 三相 / 单相 / 分相 发电机组独立供电，无市电接入
AMF（市电失效切换） AGC 113 三相 / 单相 / 分相 市电故障时自动启动发电机组供电

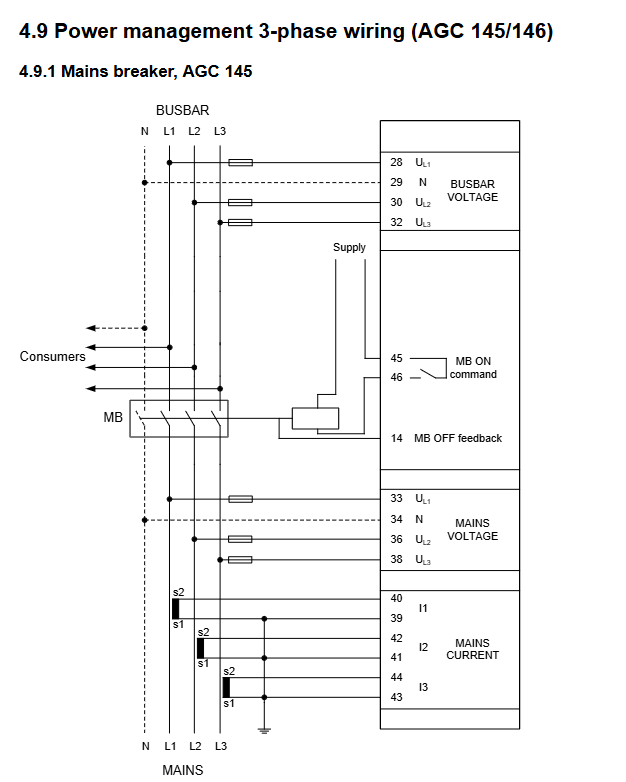

电力管理 AGC 145/146 三相 含市电断路器（145）或市电 + 联络断路器（146）管理
通信配置规范
通信协议与接口
Modbus RTU/ASCII：通过 RS485 接口（端子 49-51），支持与 PLC 等设备通信；
CAN 总线：CAN J1939 协议（端子 53-55）用于发动机通信，端子 57-59 用于连接 AOP-2 操作员面板或外部 I/O 模块（Option H8）。
通信线缆要求
线缆类型：Belden 3106A 或等效屏蔽双绞线，22AWG（0.324mm²），屏蔽覆盖率≥95%；
通信距离：最大300m，当总线长度超过 30m 时，需安装 120Ω 终端电阻；
屏蔽处理：确保屏蔽层有效接地，减少电磁干扰。
扩展配置
外部 I/O 模块：需与 AOP-2 面板配合使用，总终端电阻需为 120Ω；
AOP-2 操作员面板：标配 DC-DC 转换器和 2 根 1m 线缆（一端 RJ12，一端剥线），通信距离最大 300m。
