DEIF AGC-3 自动发电机组控制器
时间: 2026-03-24浏览次数：
DEIF AGC-3 自动发电机组控制器
DEIF AGC-3 自动发电机组控制器
丹麦 DEIF 公司AGC-3 自动发电机组控制器的操作员手册，核心面向日常操作人员，详细介绍了设备的15 个按键功能、10 个 LED 指示灯含义、双菜单系统（查看菜单 / 设置菜单）、5 种运行模式（SEMI/AUTO/MAN/TEST/BLOCK） 及告警处理与日志查询流程；设备配备115×220mm 背光 LCD 显示屏（4 行 ×20 字符），支持查看发电机运行参数，可记录150 条事件、30 条历史告警、52 次电池测试记录，需注意安装 / 操作需由授权人员执行，非授权拆机会失效质保，工厂默认设置需适配发电机组后再启用。
硬件核心功能（按键、LED、显示屏）
按键功能（15 个核心按键）按键功能涵盖菜单导航、设备控制、告警查看三类，核心功能如下表：
功能分类 按键作用 关键说明
菜单导航 光标左右移动、菜单后退、菜单跳转（JUMP） JUMP 键可直接输入菜单编号，无需逐级导航
设备控制 发电机组启停、断路器分合（SEMI 模式生效）、参数增减 启停 / 断路器按键仅在 SEMI/MAN 模式下可用
信息查看 切换显示窗口、查看告警列表、查看日志列表 告警列表键可直接跳转至告警页面，日志键可查看三类日志
模式切换 切换运行模式（MODE 键） 需通过 SEL 键确认选中的模式

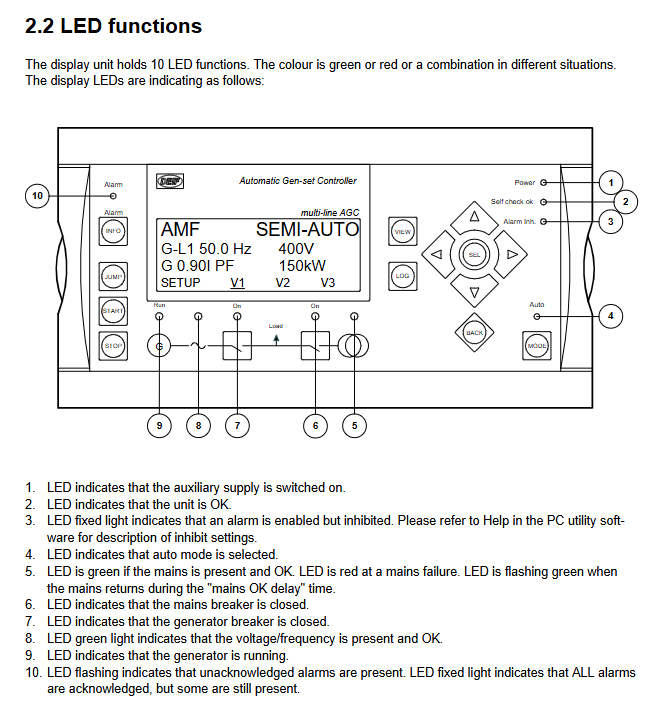

LED 指示灯（10 个，绿 / 红双色）指示灯用于快速识别设备状态，核心含义如下：
电源与设备状态：辅助电源开启、设备正常运行；
告警状态：告警使能但被抑制、未确认告警（闪烁）、已确认但未恢复告警（常亮）；
运行模式：自动模式（AUTO）已选中；
电源与断路器状态：市电正常（绿）/ 故障（红）/ 恢复延迟（绿闪）、市电断路器闭合、发电机断路器闭合；
发电机状态：发电机电压 / 频率正常、发电机运行中。
显示屏参数
尺寸：115×220mm（4.528”×8.661”）；
规格：背光 LCD 文本屏，4 行 ×20 字符，无亮度调节功能；
显示内容：所有测量值、计算值、运行状态、告警信息均可显示，具体显示项通过 PC 工具配置。
菜单与显示系统
菜单结构（双菜单系统）
查看菜单（View menu）：日常操作核心菜单，无需密码，含 V1、V2、V3 三个子菜单，共15 个可配置窗口；
设置菜单（Setup menu）：设备配置专用菜单，参数修改需密码保护，操作人员较少使用。
核心菜单操作
入口窗口：开机默认显示，是菜单系统的 “枢纽”，按 BACK 键 3 次可随时返回；若开机时有告警，将自动显示告警列表；
V1 菜单：手动切换型，通过按键可在 15 个窗口间切换，显示预设的测量参数；
V2/V3 菜单：自动切换型，随发电机组运行模式（启动准备 / 同步 / 升速 / 降速 / 正常运行）自动切换，无需手动操作，V2 全显示测量值，V3 首行显示状态文本、后两行显示测量值。
状态文本说明
显示屏首行可显示多类状态文本，反映设备运行状态，核心分类如下：
运行模式类：如 ISLAND MAN（孤岛手动）、AMF AUTO（自动市电失效切换）、FIXED POWER ACTIVE（固定功率运行）；
告警与限制类：如 DG BLOCKED FOR START（发电机启动锁定）、GB TRIP EXTERNALLY（发电机断路器外部跳闸）；
测试与过渡类：如 IDLE RUN（怠速运行）、COOLING DOWN（冷却中）、SYNCHRONISING（同步中）；
电力管理类（G5 选项）：如 BTB XX DIVIDING SEC（母线联络断路器分区）、BROADCAST COMPLETED（应用程序广播完成）。
运行模式（5 种核心模式）
设备支持 5 种运行模式，通过 MODE 键选择、SEL 键确认，核心功能与适用场景如下表：
运行模式 核心功能 按键权限 关键说明
SEMI（半自动） 调节器激活（启机后自动达额定转速），支持手动启停、断路器分合，分合前自动同步（允许时） 启停、断路器按键生效 日常常用模式，兼顾手动控制与自动保护
AUTO（自动） 按预设控制类型（AMF / 固定功率 / 削峰等）自动运行 手动按键禁用 无人值守场景首选，支持定时启停、故障自动切换
MAN（手动） 调节器禁用（需通过二进制输入调节转速 / 电压），支持手动启停、断路器分合，分合前必做同步检查 启停按键生效 调试或特殊工况使用，需操作人员手动控参数
TEST（测试） 自动启机→执行预设测试（简单 / 负载 / 全测试）→停机→返回原模式 无手动操作权限 简单测试：启机不并网；负载测试：并网带预设负载；全测试：转移负载至机组、断开市电
BLOCK（锁定） 禁止发电机组启动，运行中选择需停机后生效 所有控制按键禁用 维护或故障时使用，退出需输入密码
告警处理与日志查询

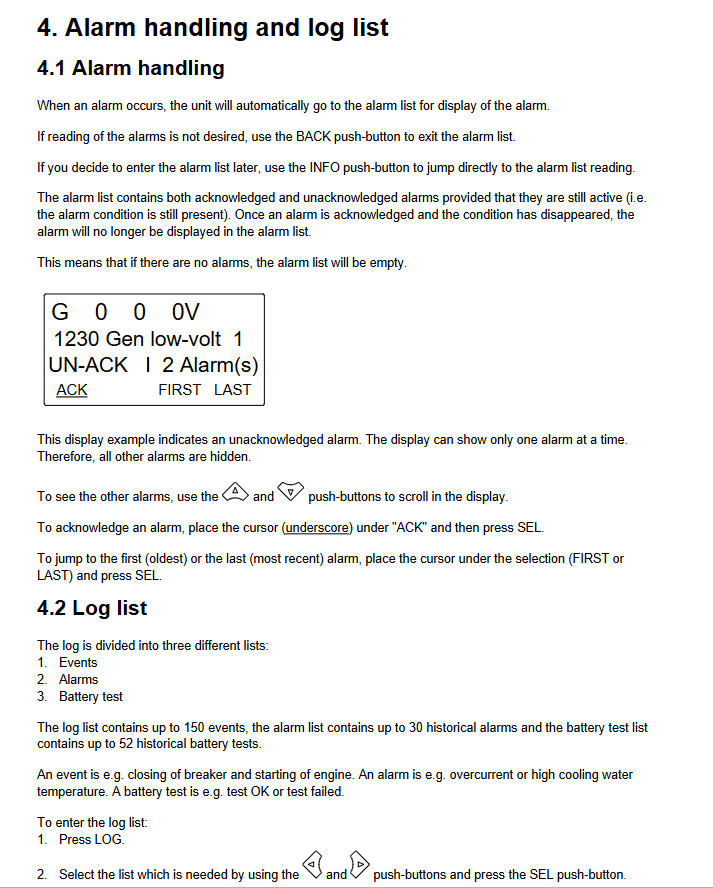

告警处理流程
告警触发：自动跳转至告警列表，仅显示 1 条告警，其余需滚动查看；
告警操作：通过按键滚动切换告警，选中 “ACK” 并按 SEL 键确认告警；可直接跳转至首条（最早）或末条（最新）告警；
告警显示规则：仅显示活跃告警（告警条件仍存在），已确认且恢复的告警不显示。
日志查询功能
日志分类：含 3 类日志，存储容量如下：
事件日志：最多150 条（如断路器分合、启机等操作）；
告警日志：最多30 条历史告警（如过流、水温过高等）；
电池测试日志：最多52 条历史记录（如测试成功 / 失败）；
查询操作：按 LOG 键进入日志菜单，通过按键选择日志类型，支持上下滚动、跳转首末条日志。
