DEIF Multi-line 2/version 2-GS 多功能发电机保护与控制单元
时间: 2026-03-24浏览次数：
DEIF Multi-line 2/version 2-GS 多功能发电机保护与控制单元
DEIF Multi-line 2/version 2-GS 多功能发电机保护与控制单元
产品基础信息
基于微处理器的多功能发电机保护与控制单元，为中大型发电机组提供一体化解决方案，支持独立运行、多机组并联、与电网并联三种应用场景，核心价值是集成保护与控制功能，降低部署成本，提升运行可靠性。
核心功能与型号差异
Multi-line 2 系列三款型号功能各有侧重，标准功能与可选功能覆盖发电控制全场景，具体如下：
型号 核心定位 标准功能 特色可选功能
GPU 发电机保护单元 3 相测量、过流 / 逆功率等保护、告警输出、kWh/kVArh 计数 同步控制、负载依赖启停、发动机通信、模拟量输出
GPC 发电机并联控制器 同步、负载分配（有功 / 无功）、功率 / 频率控制、并联运行 电压 / VAr/PF 控制、多种通信协议、I/O 扩展、发动机接口
PPU 通用控制单元 基础保护与控制、固定频率 / 功率模式、告警显示 与 GPC 类似，侧重通用场景适配
核心标准功能：
控制功能：同步、有功 / 无功负载共享、功率 / 频率调节；
保护功能（ANSI 标准）：逆功率 (32)、1 级 / 2 级过流 (51)、频率突变 (ROCOF)、矢量跳跃等；
显示与告警：LCD 屏显示数据 / 状态文本、GSM 短信告警、远程告警抑制 / 确认；
测量系统：3 相真有效值测量，电压 / 电流输入 galvanically 隔离。
可选功能拓展：电压 / VAr/PF 控制、电力管理、串行通信（CANopen/Modbus/Profibus 等）、额外操作员显示屏、发动机专用接口（Caterpillar/MTU/Cummins）、I/O 扩展卡等。
安装与硬件配置
安装方式：支持两种安装模式，满足不同场景需求：
DIN 导轨安装：通用场景；
6 螺丝底座安装：DEIF 推荐，船用场景强制要求，确保振动环境下稳定性。

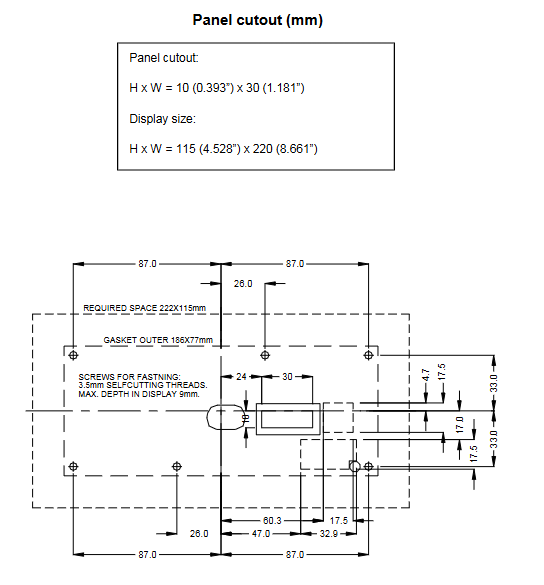

面板开孔与尺寸：
面板开孔尺寸：10mm×30mm（H×W）；
显示屏尺寸：115mm×220mm（H×W）；
主单元重量：1.6kg，可选配件（J1/J3：0.2kg，J2：0.4kg）。
硬件核心结构：
单元顶部含 8 个功能插槽（Slot 1-8），分别对应电源板、测量板、I/O 板、通信板、发动机控制卡等；
端子排：AC 测量端子支持 1/5A 电流输入、100-690V 电压输入，继电器输出端子支持 250V AC/24V DC、5A 负载（单元状态输出 1A）；
显示屏：可独立安装在开关柜柜门，通过专用线缆与主单元连接，最大线缆长度 6m。
接线规范与要求
接线是安装核心环节，文档详细规定了 AC 连接、DC 连接、继电器输出、通信接线等要求，关键要点如下：
AC 连接：
支持三相、单相、分相三种接线配置，需根据配电系统类型选择；
中性线（N）：仅三相 + 中性线系统需连接端子 84（发电机中性）和 88（母线中性），无中性线系统则空置；
电流互感器接地：可选择 s1 或 s2 端子接地，线缆需用 2A 慢熔保险丝保护；
断路器接线：若启用 “同步断电” 功能，推荐使用带辅助触点的自动保险丝，避免熔断器损坏导致误合闸。
DC 连接与继电器输出：
负载共享线：37（有功）、39（无功）端子，信号范围 ±0~5V DC，必须使用屏蔽双绞线；
二进制输入：12/24V DC 双向光耦，阻抗约 4.7kΩ，ON 状态电压 8-36V DC，OFF 状态 < 2V DC；
继电器输出：需安装噪声抑制元件，避免感性负载产生的干扰导致单元误复位。
通信接线：
支持协议：CANopen（H1）、Modbus RTU（H2）、Profibus（H3）、J1939（H5）等，发动机通信支持 Caterpillar CCM（H4）、MTU MDEC（H5）、Cummins ECM（H6）；
线缆要求：统一使用屏蔽双绞线（如 Belden 3105A），22 AWG（0.6mm²），屏蔽覆盖率≥95%；
终端电阻：CANopen、J1939 协议需在总线两端安装 120Ω 终端电阻，长距离通信时 Modbus/Profibus 也需配置。
核心技术参数
Multi-line 2 系列技术参数统一，关键指标如下表，均符合 IEC/EN 相关标准：
类别 关键参数 具体数值 / 要求
测量精度 电压 / 电流测量 1.0 级（IEC/EN 60688）
负序电流测量 2.0 级
测量范围 电压（相 - 相） 100-690V AC（±20%），UL/cUL 认证为 110-480V AC
电流 1/5A AC（来自电流互感器）
频率 30-70Hz
电源规格 辅助电源 12/24V DC，连续工作范围 8-36V DC，短时 6V（1 秒）
功耗 最大 8W，需用 2A 慢熔保险丝保护
环境适应性 工作温度 -25℃~70℃，UL/cUL 认证环境最高 55℃
存储温度 -40℃~70℃
湿度 97% RH（无凝露，IEC 60068-2-30）
振动 / 冲击 振动：3-13.2Hz（2mmpp）、13.2-100Hz（0.7g）；冲击：10g（11ms，半正弦）
防护等级 主单元 IP20（IEC 60529）
显示屏 IP52，带垫片可选 IP54
响应时间 母线过压 / 欠压 <50ms
母线过频 / 欠频 <50ms
发电机过压 / 欠压 70-300ms
快速过流 <42ms
频率突变（ROCOF） 100ms（4 个周期）
认证与适配场景
核心认证：UL/cUL Listed（符合 UL508 标准）、主要船级社认证（如 DNV、LR 等）、GOST-R（俄罗斯）、TÜV Nord（德国），满足全球多地区合规要求。
设备适配：
调速器：兼容 GAC、Barber-Colman、Woodward、Cummins 等主流品牌；
发动机：通过专用接口（H4/H5/H6 选项）适配 Caterpillar、MTU、Cummins 等品牌发动机通信；
应用场景：中大型发电机组，支持独立运行、多机组并联运行、与电网并联运行，适用于船舶、工业电站等场景。
