HONEYWELL INTELLIKNIGHT®5700型可寻址火灾报警控制面板
HONEYWELL INTELLIKNIGHT®5700型可寻址火灾报警控制面板
霍尼韦尔 Silent Knight INTELLIKNIGHT® Model 5700 是一款符合UL 864 标准的地址式火灾报警控制面板（FACP），核心支持SK/SD 系列 SLC 地址式设备（最多 50 个探测器 + 50 个模块），具备双电话线路数字报警通信器（DACT）、2 组 2.5A Notification/Aux 电源电路、125 个软件分区 / 125 个输出组，集成 2 个可编程继电器 + 1 个故障继电器，支持JumpStart 自动编程、1000 条事件记录、多模块扩展（5860 远程 annunciator 等），适配 Class A/B 布线，工作温域0°C-49°C，需遵循 NFPA 72 规范安装维护，广泛应用于商业 / 工业场所的火灾探测、报警与应急通信。
产品核心定位与核心特性
核心定位
符合 UL 864 标准的地址式火灾报警系统核心设备，集成火灾探测、报警通知、应急通信、事件记录功能，支持 SK/SD 两大系列地址式设备，适配商业、工业等多场景的火灾安全防护。
核心优势
灵活扩展：支持 8 个扩展模块（5860 远程 annunciator、5824 打印机接口等），可扩展 NAC 电路、继电器输出；
便捷编程：JumpStart 自动编程功能，自动识别 SLC 设备并配置默认参数，减少人工操作；
高可靠性：双电话线路冗余、备用电池续航（24/60 小时 standby）、1000 条事件记录（掉电不丢失）；
安全合规：支持 Class A/B 布线、故障隔离、防误报机制（报警验证 / 2 计数模式），符合 NFPA 72 规范。
关键技术规格
规格类别 具体参数
供电参数 AC 输入：120VAC（60Hz，1.5A）；备用电池：12V 串联 24V（7-35AH，主柜容纳 7AH，大电池需 RBB 配件柜）
设备容量 SLC 设备：最多 50 个 SK 探测器 + 50 个 SK 模块，或 50 个 SD 系列设备（不可混合）
输出能力 NAC/Aux 电路：2 组，每组 2.5A（总负载≤2.5A）；继电器：3 个 Form C（2.5A@27.4VDC）
通信接口 电话线路：2 路（RJ31X，FCC 认证）；SLC 回路：Class A/B（22AWG 最大 1200 英尺）；SBUS：4 芯屏蔽线（最大 6000 英尺）
环境条件 工作温度：0-49°C；湿度：10-93% RH（无冷凝）；防护：室内干燥环境（避免冷凝 / 水浸）
软件配置 分区：125 个；输出组：125 个；事件记录：1000 条；用户权限：20 个用户配置文件

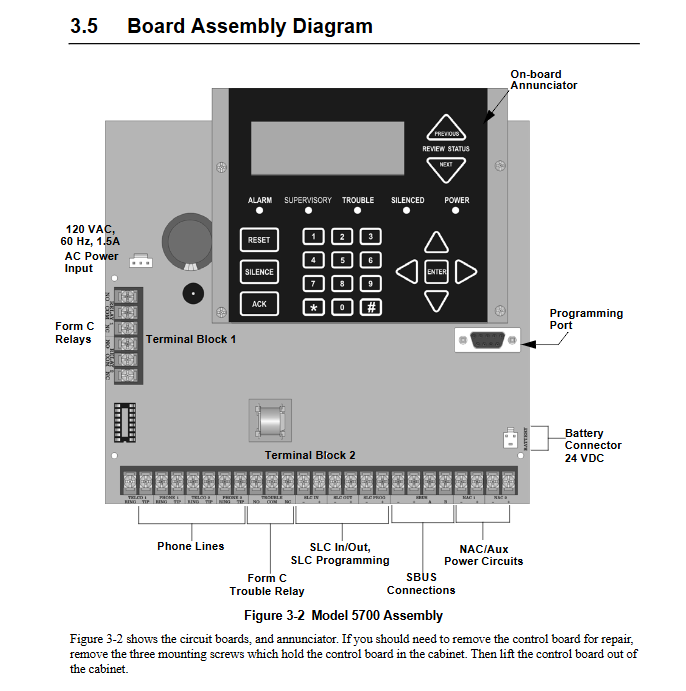

硬件组成与模块适配
核心硬件组件
主控制面板：含 LCD 显示屏、操作按键、端子排（SLC/SBUS/NAC/ 电源）；
备用电池：7-35AH 12V 电池（串联 24V），支持远程电池柜（RBB）；
基础接口：SLC 回路端子（SLC IN/OUT/PROG）、SBUS 扩展端子、电话线路端子（TELCO 1/2）。
兼容设备与模块
| 设备类型 | 代表型号 | 核心功能 |
| SLC 探测器 | SK-Photo（光电）、SD505-HEAT（感温） | 火灾探测（烟 / 温 / CO） |
| SLC 模块 | SK-Monitor（监视）、SD500-ARM（继电器） | 触点监视、继电器输出 |
| 扩展模块 | 5860 远程 annunciator | 远程状态显示与操作 |
| 扩展模块 | 5824 Serial/Parallel 接口 | 事件打印、日志输出 |
| 电源模块 | 5496 智能电源扩展器 | 新增 4 路 NAC/Aux 电路 |
| 辅助设备 | B200S 声光底座、手动报警按钮 | 声光报警、手动触发 |
安装规范
安装要求
位置：室内干燥处，远离冷凝 / 腐蚀环境，便于操作维护；
固定：壁挂安装（12¾”W×15-1/8”H×3-3/8”D），混凝土墙需加装 3/4” 胶合板；
布线：高 / 低压线路分离，屏蔽线单点接地，SLC 回路 Class A/B 布线（EOL 电阻 4.7KΩ）；
电源：AC 接线需专业电工操作，电池串联（避免并联），极性正确。
布线距离限制（铜导线）
| 线路类型 | 22AWG | 18AWG | 16AWG | 14AWG |
| SK SLC 回路 | 1200 英尺 | 3100 英尺 | 4900 英尺 | 7900 英尺 |
| SD SLC 回路 | 1500 英尺 | 3900 英尺 | 6200 英尺 | 10000 英尺 |
| SBUS 扩展 | 185 英尺（1A 负载） | 469 英尺（1A 负载） | 746 英尺（1A 负载） | 1181 英尺（1A 负载） |
编程核心流程
基础编程（JumpStart 自动编程）
触发条件：SLC 设备接线寻址后执行；
自动配置：识别设备类型、创建 Zone 1（所有设备归入）、启用 3 个输出组；
后续调整：可手动修改分区、输出映射、报警模式。
关键编程项
分区配置：125 个分区，可设置名称、报警延迟（1/2 计数、PAS 等）；
输出组映射：11 类事件（探测器报警、水流报警等）可映射至 8 个输出组；
报警模式：1-Count（即时报警）、2-Count（双探测器确认）、Alarm Ver.（报警验证）；
通信设置：4 个报告账户、电话拨号参数（前缀 / 铃声数）、DACT 协议（CID/SIA）。
权限管理
支持 20 个用户配置文件，可自定义访问代码（4-7 位）、操作权限（编程 / 复位 / 测试）；
默认代码：用户码 1111，安装码 123456。
系统操作与维护
基础操作
日常功能：时间设置、事件查询、火灾演习（手动 / 自动 10 分钟超时）；
报警处理：静音（SILENCE 键）、复位（RESET 键）、事件确认；
测试功能：步行测试（带 / 不带报告）、拨号测试、指示器测试（LED/PZT）。
维护要求
定期测试：每月步行测试、每年探测器灵敏度校准、每 6 个月系统全检；
电池维护：定期检查容量，按规范更换（避免过充 / 过放）；
事件管理：定期导出事件日志，清除过期记录（最多 1000 条）。
常见故障处理
| 故障现象 | 可能原因 | 处理方式 |
| 无电源指示 | AC 断电、电池接触不良 | 检查 AC 输入、电池接线 |
| 误报警 | 探测器污染、灵敏度漂移 | 清洁探测器、校准灵敏度 |
| 通信故障 | 电话线路中断、拨号参数错误 | 检查线路、重新配置拨号参数 |
| SLC 回路故障 | 线路短路、EOL 电阻缺失 | 排查布线、加装 4.7KΩ 电阻 |
合规与责任声明
系统仅为火灾预警工具，不保证完全避免财产损失或人员伤亡；
安装、维护必须由授权专业人员执行，严格遵循 NFPA 72、当地消防规范；
质保范围不含水损、误操作、未按规范维护导致的故障。
