HONEYWELL Experion Series-C I/O 模块
时间: 2026-03-23浏览次数：
HONEYWELL Experion Series-C I/O 模块
HONEYWELL Experion Series-C I/O 模块
霍尼韦尔Experion Series-C I/O 模块是适配 C300 控制器的工业级输入输出产品（支持 Experion R300 及以上版本），核心涵盖模拟量（带 / 不带 HART）、数字量、脉冲、温度（TC/RTD）、通用 I/O五大类 20 款模块（如 CC-PAIH01、CC-PDIL01、CC-PPIX01 等），具备模块化设计、热管理优化、冗余配置（部分型号）、电子短路保护等特性，通道数覆盖 8-64 点，支持 Class 1 Div 2 非 incendive 防爆等级，IOTA 底座尺寸分 6/9/12/18 英寸，工作温域 - 40°C 至 + 70°C，广泛应用于流程工业的过程信号采集与控制，兼顾可靠性与安装维护便捷性。
产品核心定位与核心特性
核心定位
专为流程工业设计的工业级输入输出模块，适配霍尼韦尔 C300 控制器（从 Experion R300 版本开始支持），用于采集现场传感器信号（温度、压力、流量等）并输出控制指令，是 Experion PKS 系统的关键组成部分。
核心优势
紧凑高效设计：垂直安装 + 倾斜散热结构，提升机柜安装密度，优化热管理；
便捷维护：可拆卸端子、IOM 模块插拔式接入 IOTA 底座，减少现场布线与维护成本；
高可靠性：支持冗余配置（部分型号）、通道间 galvanic 隔离（1000-1500VAC）、电子短路保护（无需熔断器）；
灵活兼容：覆盖模拟量、数字量、脉冲、温度等全类型信号，部分模块支持 HART 7 协议，适配多厂商现场设备。
模块分类与核心技术规格
按功能分为 7 大类模块，核心型号及关键参数如下：

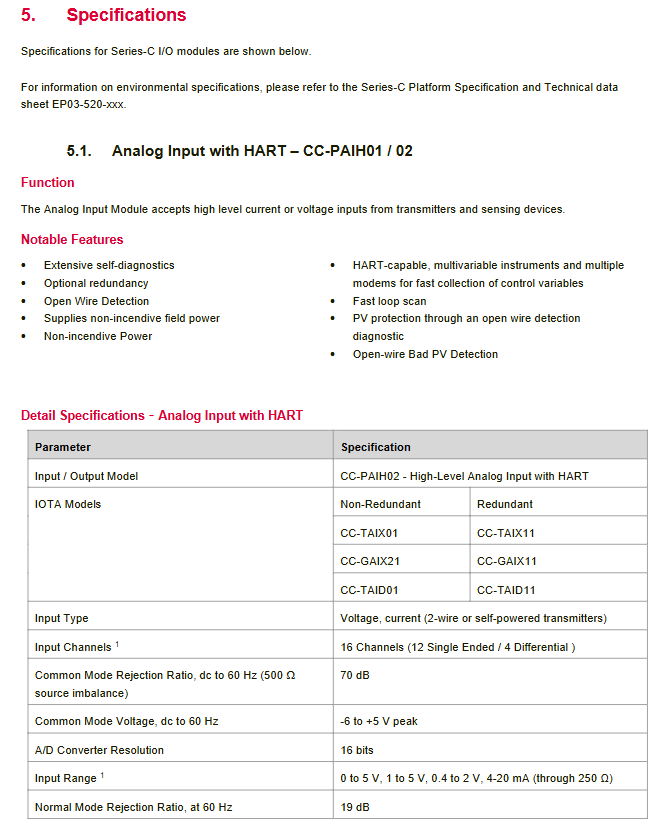

（1）模拟输入模块（AI）
模块型号 核心特性 通道数 输入类型 精度（23.5±2°C） 支持冗余
CC-PAIH01/02 带 HART，电压 / 电流输入 16 4-20mA、0-5V 等 ±0.075%FS 是
CC-PAIH51 带 HART，仅电流输入 16 4-20mA ±0.075%FS 是
CC-PAIX01/02 无 HART，电压 / 电流输入 16 4-20mA、0-5V 等 ±0.075%FS 是
CC-PAIN01 无 HART，仅电流输入 16 4-20mA ±0.075%FS 是
（2）模拟输出模块（AO）
模块型号 核心特性 通道数 输出类型 精度（25°C） 支持冗余
CC-PAOH01 带 HART，FAILOPT 配置 16 4-20mA ±0.35%FS 是
CC-PAOH51 带 HART，状态配置 16 4-20mA ±0.35%FS 是
CC-PAOX01 无 HART，FAILOPT 配置 16 4-20mA ±0.35%FS 是
CC-PAON01 无 HART，状态配置 16 4-20mA ±0.35%FS 是
（3）数字输入模块（DI）
模块型号 核心特性 通道数 输入电压 响应时间 支持冗余
CC-PDIL01 24VDC，开路检测 32 18-30VDC 5ms±20% 是
CC-PDIL51 24VDC，无开路检测 32 18-30VDC 5ms±20% 是
CC-PDIS01 SOE 功能（1ms 分辨率） 32 18-30VDC 正常 20ms / 快速 5ms 是
CC-PDIH01 高压输入 32 110VAC/220VAC/125VDC 10-25ms 是
（4）数字输出模块（DO）
模块型号 核心特性 通道数 输出类型 单通道电流 支持冗余
CC-PDOB01 24VDC 总线型，短路保护 32 源极输出 最大 0.5A 是
继电器型（CC-TDOR01） 干触点，NO/NC 可配置 32 机械触点 最大 3A（250VAC） 是
CC-PDOD51 24VDC 灌电流型 32 漏极输出 最大 0.1A 是
（5）温度输入模块
模块型号 核心特性 通道数 输入类型 扫描速率 支持冗余
CC-PAIM01 多路复用，需 FTA 64 TC/RTD 1 秒 / 通道 否
CC-PAIL51 直连 IOTA，无 FTA 16 TC/RTD（单通道可配置） 1 秒 / 通道 否
（6）脉冲输入模块
模块型号 核心特性 通道数 输入频率 精度 支持冗余
CC-PPIX01 贸易计量，ISO 6551 合规 8 单 / 4 双 0-100kHz（单通道） ±0.001% 读数 是
（7）通用 I/O 模块
模块型号 核心特性 通道数 可配置类型 温域 支持冗余
CC-PUIO01 多类型配置，HART 7 32 AI/AO/DI/DO/ 脉冲 -40°C~+70°C 是
CC-PUIO31 SOE 功能，HART 通道独立 32 AI/AO/DI（SOE）/DO/ 脉冲 -40°C~+70°C 是
关键共性规格
环境与物理规格
工作温度：模块 - 40°C~+70°C，存储温度 - 40°C~+85°C；
湿度：无冷凝（符合工业标准）；
IOTA 尺寸：非冗余款 6/9 英寸，冗余款 12/18 英寸（模拟量 6 英寸为主，数字量 9 英寸为主）；
布线：支持 12AWG/2.5mm² 绞线，通道间隔离布线，避免干扰。
电气防护与性能
隔离等级：通道间 / 通道与电源间 1000-1500VAC galvanic 隔离；
短路保护：电子限流（如 DO 通道短路 10ms 后自动关断）；
精度特性：AI 模块典型精度 ±0.075% FS，AO 模块 ±0.35% FS，温度模块 TC 线性化精度 ±0.05°C。
配置与通信
通信协议：支持 HART 7（CC-PAIH/PAOH/PUIO 系列），兼容多变量设备；
故障配置：FAILOPT 功能（AO/DO 模块），支持保持_last 值或切换至安全值；
诊断功能：开路检测、输出读回校验、通道故障报警。
安装与配置要点
安装要求
安装方式：垂直安装于机柜，利用倾斜设计优化散热；
模块接入：IOM 模块直接插拔式接入 IOTA 底座，无需额外机箱；
电源供应：IOTA 通过 24VDC 总线供电，为 IOM 和现场设备提供电源；
布线规范：模拟量 / 数字量 / 电源线分离布线，屏蔽层单点接地。
冗余配置
支持型号：大部分 AI/AO/DI/DO 模块支持冗余，需搭配对应冗余 IOTA（如 CC-TAIX11 为 CC-PAIH01 的冗余 IOTA）；
切换性能：冗余切换间隙≤10ms（AO 模块），无明显信号中断。
