HONEYWELL ExperionPKS C300 控制器
时间: 2026-03-23浏览次数：
HONEYWELL ExperionPKS C300 控制器
HONEYWELL ExperionPKS C300 控制器
霍尼韦尔ExperionPKS C300 控制器是基于Control Execution Environment（CEE） 的工业过程控制器，分为50ms CEE（通用场景）和20ms CEE（仅涡轮机械控制）两款核心配置，支持冗余部署，适配 FTE 控制网络（100Mbit/sec 传输速率），最大支持96 个节点（带扩展器），具备14852 MU 用户内存、最多4095 个标记块，通信性能支持最高2500 PPS 参数访问速率，I/O 适配 Series C/PM IO 模块，工程工具支持 12 个并发客户端，广泛应用于流程工业的过程控制与设备监控，核心满足高可靠性与灵活扩展性需求。
产品核心配置与定位
核心配置分类该控制器基于统一 CEE 软件架构，按执行周期分为两款核心配置，功能与适用场景差异显著：
| 配置类型 | 50ms CEE | 20ms CEE |
| 适用场景 | 通用流程控制（化工、能源等） | 仅霍尼韦尔涡轮机械控制（TMCS） |
| 支持 I/O | Series C IO、PM IO、Series A IO | 仅 Series C IO（最多 12 个 IOM，单链路≤8 个） |
| 核心功能 | 支持 SCM/RCM/PCDI 等所有模块 | 禁用 SCM/RCM/Exchange 等模块，仅支持基础控制 |
| 冗余支持 | 是，切换中断≤500ms（EIM 配置下≤2.5s） | 是，切换中断≤200ms |
| 固件要求 | 标准固件 | 需单独加载专用固件 + 授权 |
部署模式
非冗余：1 个 C300 通过 FTE 连接至 CF9 防火墙，接入 L1 FTE 网络；
冗余：2 个 C300 配置为冗余对，设备索引为连续奇数 + 偶数（如 n 和 n+1），通过以太网 STP 电缆连接，同步时间≤240 秒。
关键性能规格

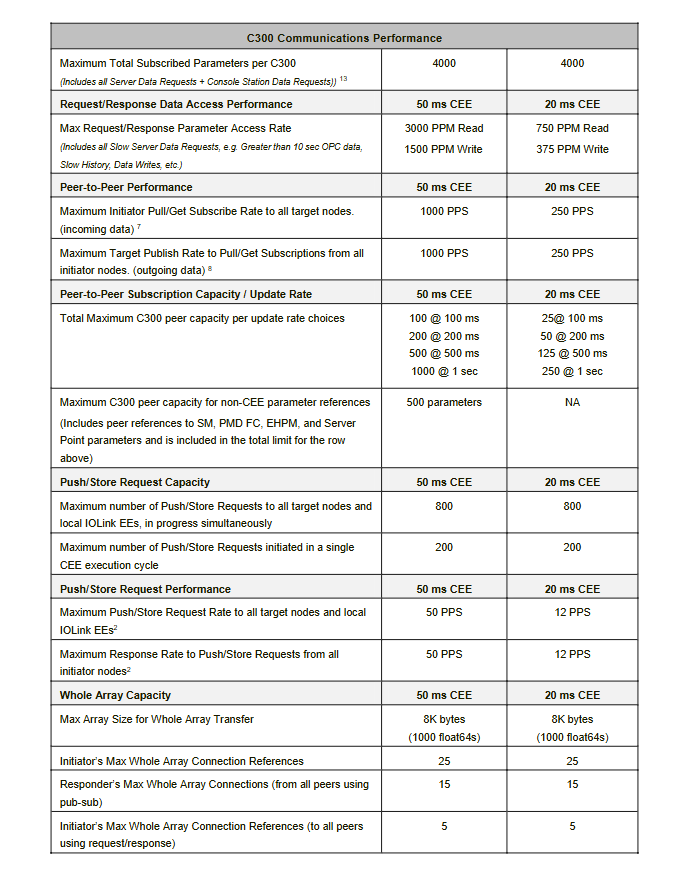

1. 通信性能（核心数字）
性能指标 50ms CEE 20ms CEE
最大参数访问速率（PPS） 2500 700
订阅参数总数 4000 4000
读写速率（PPM） 读 3000 / 写 1500 读 750 / 写 375
Peer-to-Peer 拉取速率（PPS） 1000 250
Peer 连接单元（PCUs） 303 53
Modbus TCP 设备最大数量 8 3
2. 处理与内存容量
处理能力：
50ms CEE：5500 XUs（用户控制、I/O、通信共享）；
20ms CEE：5000 XUs（高执行速率下额外负载权重）；
处理单位（PU）：平台无关指标，典型模拟采集模块 4.4 PU / 模块，调节控制模块 3.1 PU / 模块。
内存容量：
总用户内存：14852 MU（1 MU=1KB）；
最大标记块数量：4095 个（含 CM/SCM/RCM/IOM）；
单 CM 最大组件块：100 个，单 SCM/RCM 最大组件块：400 个。
3. 典型模块资源消耗
模块类型 处理资源（PU / 模块） 内存消耗（MU / 模块）
小型模拟采集模块（1 AI+1 DataAcq） 0.5 1.0
调节控制模块（1 PID+AI/AO+6 逻辑块） 3.1 3.8
数字采集模块（10 DI+10 Flag） 1.2 1.5
序列控制模块 A（10 步 + 10 过渡） 6.0 21.0
配方控制模块 B（10 阶段 + 参数） 2.8 19.3

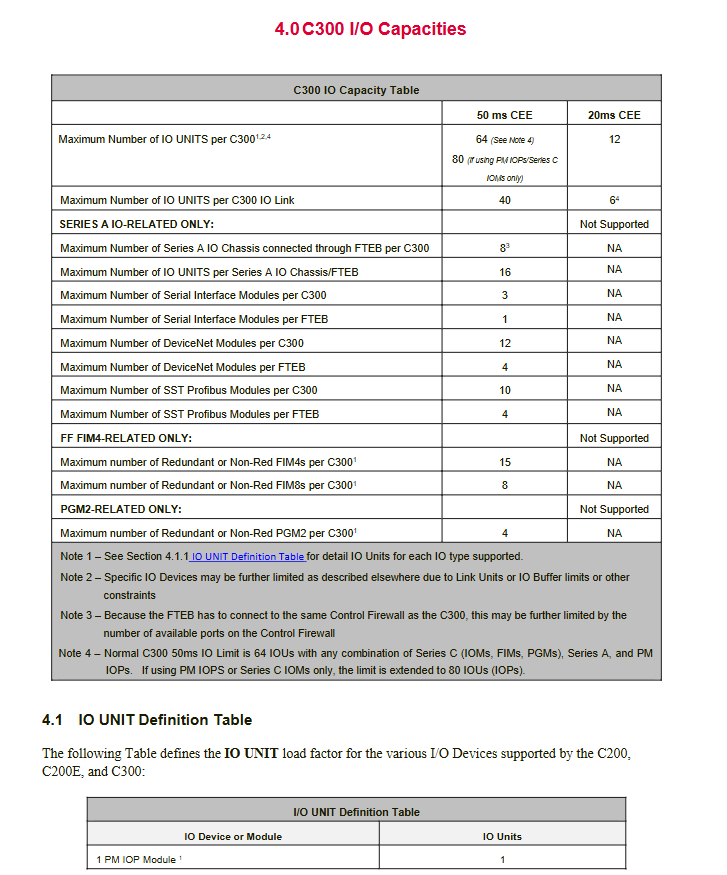

I/O 容量与适配
I/O 链路与模块支持
链路数量：最多 2 个 I/O 链路，支持 375/750 Kbaud 速率；
适配模块：Series C IO（AI/AO/DI/DO/FIM4/FIM8）、PM IO（仅 50ms 款）、串行接口模块（SIM）；
禁用模块：20ms 款不支持 PM IO、FIM4/FIM8、Series A IO。
I/O 单元（IOU）限制| I/O 模块类型 | IOU 计数（C300 适用） |
| Series C IO 模块（单 / 冗余） | 1 IOU / 模块（冗余对计 1） |
| FIM4（Fieldbus 接口） | 4 IOU |
| FIM8（Fieldbus 接口） | 8 IOU |
| 非冗余 FIM2 | 2 IOU（64 单元限制）/3 IOU（24 单元限制） |
| 冗余 FIM2 对 | 2 IOU（64 单元限制）/4 IOU（24 单元限制） |
| 单 C300 最大 IOU 总数 | 64 |
工程工具性能
客户端与操作限制
最大并发客户端数：12 个 / 集群；
同时执行重大数据库操作（SDO）客户端：最多 6 个（超时线性增加）；
单客户端最大操作对象：1000 个典型 CM，100 个典型 SCM/RCM。
关键操作耗时| 操作内容 | 最大耗时 |
| 100 个典型 CM 的 SDO 操作 | 20 分钟 |
| 100 个混合典型对象的 SDO 操作 | 110 分钟 |
| 100 个自动化 SCM 的 SDO 操作 | 240 分钟 |
| 700 个混合对象导入（单客户端） | 180 分钟 |
| 100 个对象模板传播 | 60 分钟 |
其他限制
单操作导入 / 导出混合对象：最多 25000 个；
标记对象名称最大长度：40 字符；
表达式块最大字符数：1024 字符；
模板继承层级：最多 3 级（系统模板外）。
50ms 与 20ms CEE 核心功能差异
功能项 50ms CEE（通用） 20ms CEE（涡轮专用）
支持 I/O 类型 Series C/PM/Series A 仅 Series C（非 Mark II）
模块支持 SCM/RCM/PCDI/Exchange 等全支持 仅支持基础控制块，禁用 SCM/RCM/Exchange
模拟功能 支持 Profit Controller、EIM 不支持
仿真模式 支持 SIM-C300 禁用仿真
特殊模块 不支持伺服阀定位器 / 速度保护模块 支持涡轮控制专用模块
