霍尼韦尔Experion Local Control Network（ELCN） 是基于容错以太网（FTE） 的工业控制网络系统，作为传统同轴电缆 LCN 的升级方案，核心通过Universal Embedded Appliance（UEA） 硬件平台实现，支持ELCN Bridge（LCN 与 ELCN 双向通信） 和ELCN Appliance 节点（ENIM/AM/EPLCG 等） 部署，兼容物理 / 虚拟节点（x86 服务器 / VMware），支持100Mbit/sec 数据传输，最大节点数 96 个（带扩展器），需搭配 Experion R501.4+/TPN R688.1 + 软件及 Windows 10/Server 2016 系统，满足工业环境 G4 腐蚀等级要求，可分步完成 LCN 节点迁移，保障现有数据对象无需重构即可运行，适用于流程工业的控制网络升级与扩展。
产品核心定位与核心价值
定位：ELCN 是传统同轴电缆 LCN（Local Control Network）的升级方案，基于容错以太网（FTE） 构建，实现控制网络的数字化升级，支持 LCN 节点逐步迁移至 ELCN 架构。
核心价值
兼容性：现有 LCN 数据对象（检查点、显示对象等）无需重构、重编译即可运行；
灵活性：支持物理节点（UEA 硬件、x86 服务器）与虚拟节点（VMware 虚拟机）混合部署；
扩展性：最大支持 96 个节点（带 LCN 扩展器），满足大型工业场景需求；
安全性：ELCN Bridge 冗余部署，支持故障自动切换，保障网络稳定性。
核心架构与组件

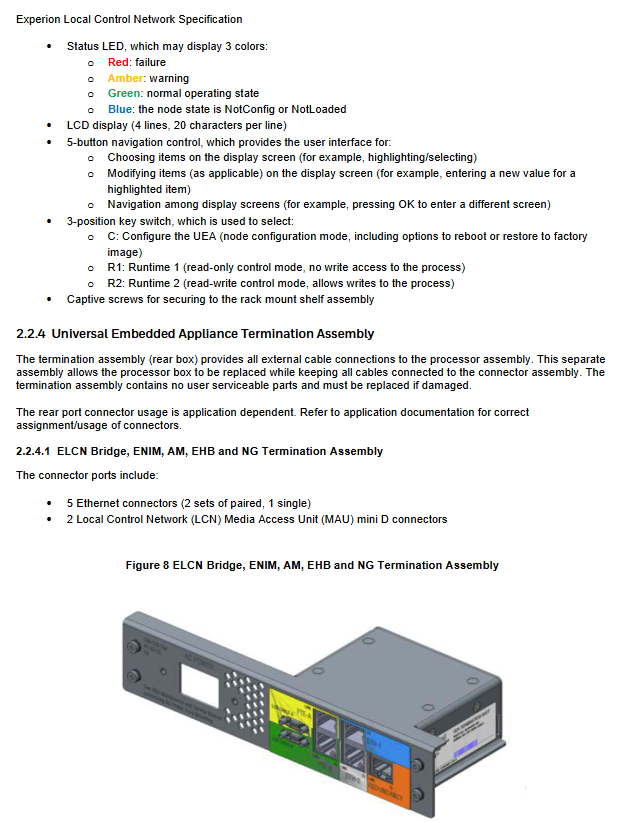

1. 硬件核心：Universal Embedded Appliance（UEA）
物理形态：1U 高度 19 英寸机架式设备，由处理器模块（含 CPU、电源、风扇）和终端组件（通信接口）组成，支持双 UEA 冗余部署；
核心功能：可配置为 ELCN Bridge（LCN 与 ELCN 通信桥梁）或 ELCN Appliance（ENIM/AM/EPLCG 等功能节点）；
关键硬件参数：
| 硬件组件 | 规格详情 |
| 处理器 | XILINX XC7Z020-1CLG400I |
| 内存 | 1G DDR3 SDRAM + 256MB NOR FLASH |
| 输入电压 | 90-264VAC，47-63Hz |
| 功耗 / 散热 | 12W（80% 效率）/9W（80% 效率） |
| 尺寸（处理器模块） | 220mm (W)×375.6mm (D)×43.65mm (H) |
| 重量（含终端组件） | 约 2.5kg（处理器 2kg + 终端 0.5kg） |
2. 节点类型与部署模式
节点类型 部署形式 核心功能
ELCN Bridge 物理 UEA（冗余对） LCN 与 ELCN 双向通信，协议转换（LCN 模拟信号↔FTE 数字信号）
ENIM/AM/EHB/NG 物理 UEA / 虚拟节点 增强型网络接口、应用模块、高速桥接、网络网关功能
EPLCG 物理 UEA / 虚拟节点（仅工程 / 培训） 可编程逻辑控制器网关，支持 RS-232/RS-422 串行通信
ES-T/ESVT/ACE-T/E-APP 物理 x86 服务器 / 虚拟节点 人机界面、服务器、应用控制环境节点，运行 Windows 系统
关键技术规格与限制
1. 系统要求
软件要求：
| 软件类型 | 最低版本 |
| Experion PKS | R501.4 |
| TPN/LCN | R688.1 |
| 操作系统 | Windows 10（ES-T）、Windows Server 2016（服务器类节点） |
网络要求：
网络类型：容错以太网（FTE）；
传输速率：100Mbit/sec；
电缆长度：铜缆最大 100m，光纤最大 2km（需交换机 SFP 端口）；
腐蚀等级：G4（严重腐蚀环境适用）。
2. 系统容量限制
限制项 数量 / 规格 备注
最大 ELCN Bridge 冗余对 1 对 每 LCN 仅支持 1 组冗余 Bridge
最大节点数（无扩展器） 64 个 Bridge 不计入 LCN 节点总数
最大节点数（带扩展器） 96 个 含 ELCN 与遗留 LCN 节点
单 ESVT 集群最大 ES-T 节点 30 个 需 Experion R501.6+/TPN R688.3+，无 C300 控制器集成
单 ESVT 集群最大节点组合 40 个 ES-T+ES-CE+ES-F 总和
最大 NG 节点数（每 LCN） 2 个 1 个主用 + 1 个热备
最小 LCN/ELCN 集成节点数 3 个 避免扩展器故障时节点丢失
部署与迁移流程
部署前提
硬件：先安装冗余 ELCN Bridge 对（UEA），再添加 ELCN Appliance 节点；
软件：升级至 Experion R501.4+/TPN R688.1+，配置 BOOTP 服务器、NCF 时钟；
网络：所有节点归入同一 FTE 社区，K2LCN 卡升级为 K4LCN 卡。
迁移特性
分步迁移：支持逐个 LCN 节点迁移，迁移期间 ELCN 与 LCN 共存；
兼容性：现有用户创建的数据对象（如 CL/AM 对象、显示配置）无需修改，直接运行；
最终状态：所有 LCN 节点迁移完成后，可拆除 ELCN Bridge，UEA 硬件可复用为备用节点。
关键配件与合规信息

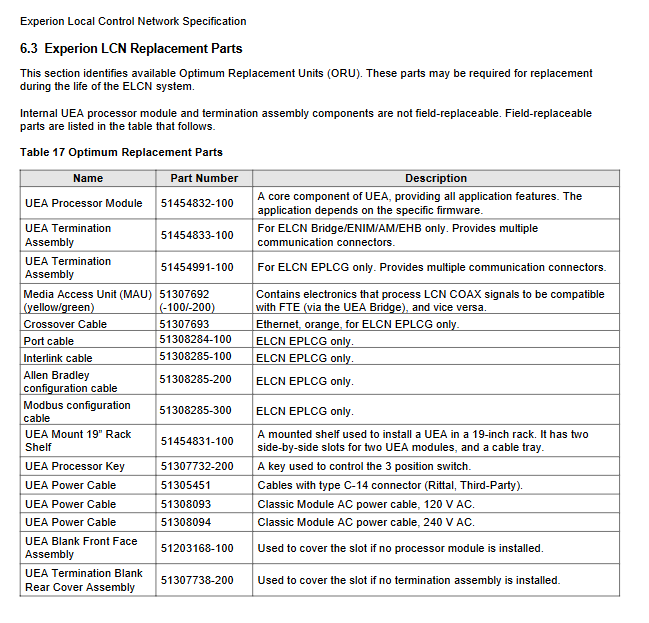

1. 核心配件
配件名称 型号 / 编号 核心用途
MAU 电缆 51307692-100（A）/51307692-200（B） LCN 同轴电缆与 UEA Bridge 连接，信号转换
UEA 机架 51454831-100 19 英寸机架安装，支持 2 个 UEA 模块
EPLCG 配置电缆 51308285-200（Allen Bradley）/51308285-300（Modbus） 串行通信配置
UEA 处理器模块 51454832-100 核心计算组件，含固件与应用功能
2. 合规标准
欧洲 CE 认证：低电压指令 2014/35/EU（IEC/EN 61010-1:2010）、EMC 指令 2014/30/EU（IEC/EN 61326-1:2012）；
加拿大 CSA 认证：CAN/CSA-C22.2 No. 61010-1-12；
韩国 KCC 认证：NRRA Notice 2016-26/79、KN 61326-1 标准。
