HONEYWELL IRIS P522 信号处理器火焰监测设备
时间: 2026-03-23浏览次数：
HONEYWELL IRIS P522 信号处理器火焰监测设备
HONEYWELL IRIS P522 信号处理器火焰监测设备
产品核心定位与功能
产品分类与应用场景
基础款（P522）：26VDC 供电，适用于常规工业燃烧系统（锅炉、窑炉等）；
升级款（P522AC）：支持 85-264VAC 宽压输入，继电器容量提升至 5A，通讯波特率最高 38400，适配更复杂工业环境。
核心应用：监测燃气（天然气、丙烷）、燃油（重油 / 轻油）、煤粉等燃料的燃烧火焰，实现安全联锁控制（火焰丢失时自动切断燃料）。
核心功能
火焰检测：通过观察头采集 UV / 红外信号，区分火焰与背景干扰（如炽热 refractory）；
自诊断：定期检测观察头快门、电子元件、电缆连接，异常则触发锁止（Lockout）；
安全联锁：火焰丢失、自诊断失败时，立即切断燃烧器燃料供应，避免爆炸风险；
灵活输出：支持模拟信号（0-20mA/4-20mA）上传至 DCS/PLC，继电器直接控制燃烧器；
远程控制：通过 Modbus 协议实现参数配置、状态查询，支持多设备组网。
关键技术规格
规格类别 P522 参数 P522AC 参数
供电输入 26VDC±5%/-20%，300mA（单观察头） 85-264VAC（47-440Hz），最大 0.3A；22-24VDC 备用
环境温度 处理器：0-50°C；观察头：0-60°C 处理器：0-52°C（CSA）/0-60°C（FM）；观察头：0-60°C
继电器容量 最大 2A（220VDC/250VAC），60W/125VA 最大 5A（30VDC/125VAC/277VAC）
模拟输出 0-20mA/4-20mA，最大负载 360Ω 0-19.8mA/4-19.8mA，最大负载 360Ω
通讯参数 RS-422，4800/9600 波特率 RS-422，4800-38400 波特率（用户可选）
电缆要求 4 芯屏蔽线（#16/#18 AWG），最长 1000 英尺 同 P522，危险区域需用 UL ITC/CSA CIC 认证电缆
观察头类型与适配场景
观察头型号 检测技术 光谱范围 视角 适配燃料 核心优势
S506（UV 型） UV 光电管 185-260nm 4° 天然气、低 NOx 燃气 抗干扰强，火焰识别精准
S506（自诊断款） UV 光电管 + 快门 185-260nm 4° 天然气 支持自诊断，防 UV 管失控
S509（双波段） Si+PbS Si：350-1100nm；PbS：1100-3000nm 3.9° 重油、煤粉、混合燃料 多燃料适配，信号强度高
S511（红外型） Ge 光电二极管 750-1900nm 1.6° 多燃料 结构简单，稳定性强
S512（红外型） PbS 光电探测器 1100-3000nm 3.2° 天然气、重油、煤粉 线性响应好，无 AGC 非线性问题
安装与配置规范
安装核心要求
观察头安装：
瞄准方向：平行于燃烧器中心线，对准火焰根部（UV 型需瞄准 UV 辐射集中区）；
环境防护：避免振动（需防震支架）、温度≤60°C，高温环境需光纤延伸；
吹扫空气：持续供应清洁干燥空气（≥3CFM，8 英寸水柱压力），防止镜头污染；
压力限制：镜头耐受最大 5psi，超压需配隔离单元。
布线规范：
电缆选型：4 芯屏蔽线（#16/#18 AWG），信号 wire 单独屏蔽（编织屏蔽，禁用铝箔屏蔽）；
线路分离：高压点火线与信号电缆分开布线，避免电磁干扰；
接地要求：屏蔽层两端接地，处理器 / 观察头 / 电源接地电位一致，避免接地环路。
参数配置流程
核心参数：
火焰阈值：FLAME ON（0001-2999）、FLAME OFF（0000-2999），需满足 ON/OFF 比值≥2:1；
响应时间（FFRT）：1-3 秒（符合 FM 标准，最大不超过 4 秒）；
增益（GAIN）：00-99 档，调节信号灵敏度；
通讯参数：地址（0000-0063）、波特率（4800/9600）。
配置方式：

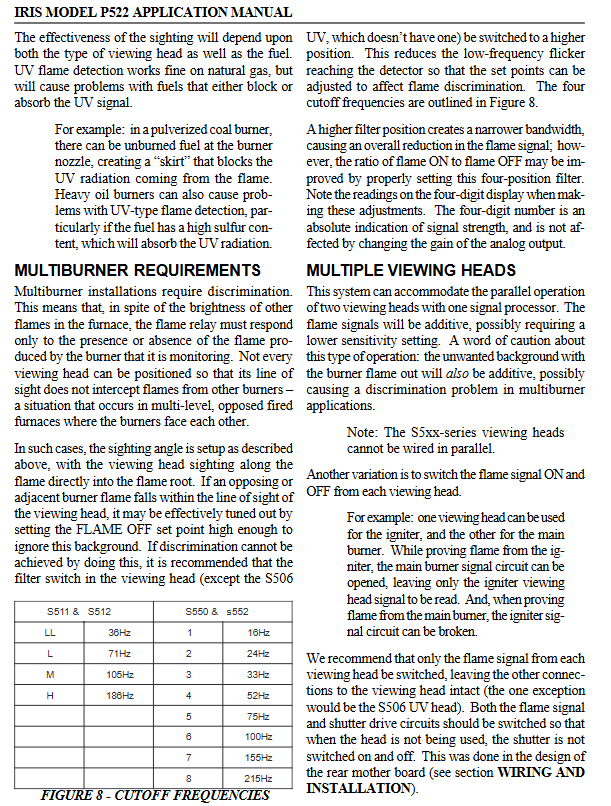

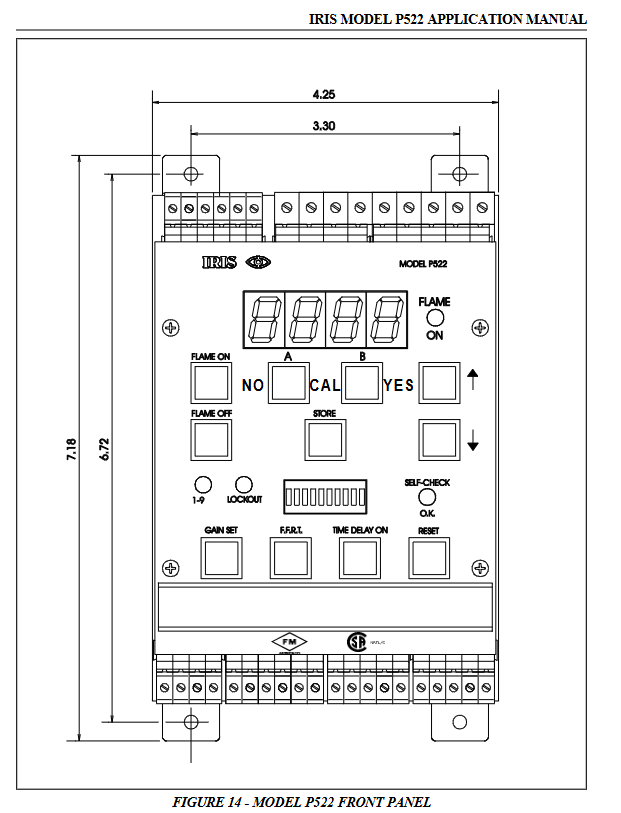

前端面板：按 FLAME ON/OFF/GAIN 等按键查看参数，通过上下箭头修改，STORE 键保存；
远程配置：通过 RS-232/RS-422 转换器连接计算机，或通过 Modbus 连接 PLC。
维护与故障处理
常规维护
定期清洁：观察头镜头（避免油污 / 粉尘遮挡）、吹扫空气管路；
电缆检查：屏蔽层完整性、接头紧固性，最长 1000 英尺时需更换 150Ω 阻抗电阻；
参数校准：每 6 个月验证火焰信号强度，调整阈值与增益；
观察头更换：UV 管寿命约 2-3 年，红外探测器寿命约 3-5 年，故障时需整体更换。
常见故障排查
| 故障现象 | 可能原因 | 处理方式 |
| 无火焰信号，显示 0000 | 观察头未供电、电缆断线、镜头污染 | 检查 26VDC 供电、电缆连续性、清洁镜头 |
| 火焰存在但继电器未动作 | 火焰阈值设置过高、增益过低 | 重新校准信号，降低 FLAME ON 阈值、提高增益 |
| 锁止报警（LOCKOUT 灯亮） | UV 管失控、自诊断失败、信号干扰 | 复位设备，检查观察头快门、排除电磁干扰 |
| 模拟输出异常 | 负载电阻超标、接线错误 | 确保负载≤360Ω，检查正负极接线 |
| 信号波动大 | 振动干扰、火焰不稳定 | 加装防震支架、优化燃烧器工况 |
